Нижняя панель приборной панели

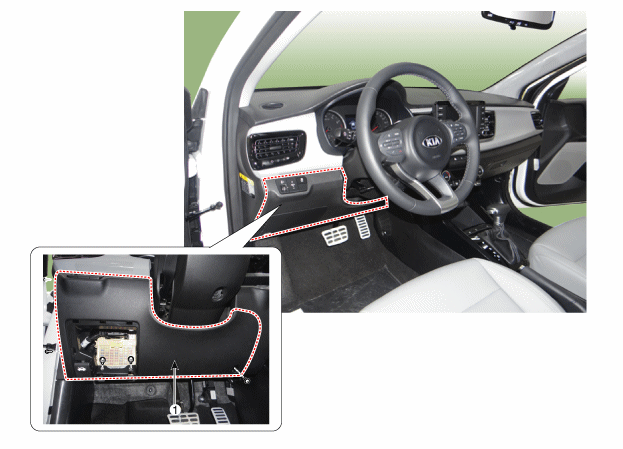

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

Репаратурверфарен

AUS- И EINBAU

1. 1

   Mittelkonsolenblende (A) mit einem Ausbauwerkzeug entfernen.



2. 2

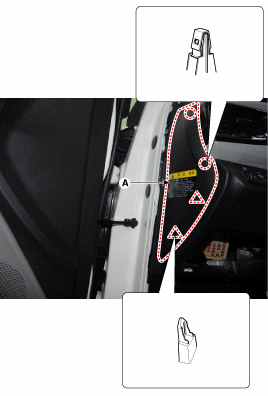

   Armaturenbrett-Seitenverkleidung [LH] (A) mit einem Ausbauwerkzeug entfernen.



3. 3

   Deckel (A) des Sicherungskastens im Beifahrer-Fußraum abnehmen.



4. 4

   Befestigungsschrauben lösen, dann Seilzug (A) des Motorhauben-Entriegelungsgriffs энфернен.



5. 5

   Schrauben lösen, dann untere Armaturenbrettverkleidung (A) abtrennen.



6. 6

   Steckverbinder (A) des Unteren Armaturenbrettschalters abziehen.



7. 7

   Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
