процедуры ремонта

СНЯТИЕ И УСТАНОВКА

1. 1

   Отсоедините кабель заземления аккумуляторной батареи.

2. 2

   Снимите переднее сиденье.

   (См. «Переднее сиденье» — «Переднее сиденье»).

3. 3

   Удалить консоль.

   (См. Консоль пола — «Сборка консоли пола»)

4. 4

   Снимите верхнюю крышку рулевой колонки (А) с помощью съемника.



5. 5

   Снимите лицевую панель центральной консоли (А) с помощью съемника.



6. 6

   Ослабьте крепежные винты, затем снимите аудиосистему (А).



7. 7

   Снимите боковую панель передней панели [RH] (A) с помощью съемника.



8-й.	Ослабьте крепежные винты, затем боковой вентиляционный канал [RH] (A) удаленный.

1. 1

   Ослабьте крепежные винты, затем панель приборной панели (А) со стороны пассажира. удаленный.



2. 2

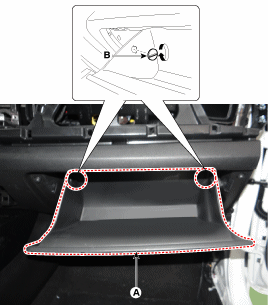

   Снимите стопор (В) с перчаточного ящика (А).



3. 3

   Отсоедините демпфирующий элемент (А) от перчаточного ящика.



4. 4

   Снимите шарнирные штифты (А), затем снимите перчаточный ящик (В).





5. 5

   Ослабьте крепежный винт, затем отсоедините блок управления отопителем (А).



6. 6

   Отсоедините разъем (А) и шланг (В), затем блок управления отопителем. удаленный.



7. 7

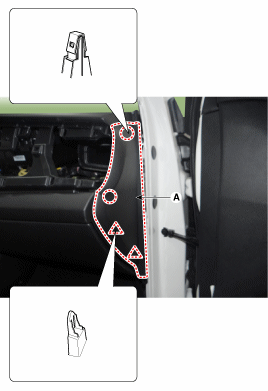

   Снимите боковую панель передней панели [LH] (A) с помощью съемника.



8. 8

   Снимите крышку блока предохранителей (А) в пространстве для ног пассажира.



9. 9

   Ослабьте крепежные винты, затем трос ручки открывания капота (А). удаленный.



10. 10

    Ослабьте винты, затем снимите нижнюю панель приборов (А).



11. 11

    Отсоедините разъем нижнего переключателя приборной панели (А).



12. 12

    Ослабьте винты, затем снимите нижнюю крышку приборной панели (А).



13. 13

    Разъем кнопки пуска/останова (A) и разъем (B) Отсоедините выключатель аварийной световой сигнализации.



14. 14

    Опустите рулевую колонку, предварительно ослабив крепежные винты.

    (См. главу «Рулевое управление» — «Рулевая колонка и рулевой вал»)

15. 15

    Ослабьте крепежные винты, затем снимите комбинированный счетчик (А).



16. 16

    Отсоедините разъем комбинированного счетчика (А), затем снимите комбинированный счетчик.





17. 17

    Снимите облицовку передней стойки (А) с помощью съемника.



18. 18

    Снимите переднюю панель со стороны водителя и воздуховод (А).



19. 19

    Снимите фотодатчик (А) с помощью съемника.



20. 20

    Отсоедините разъем фотодатчика, затем снимите фотодатчик (А).



21. 21

    Отсоедините разъем фотодатчика, затем снимите фотодатчик (А).





22. 22

    Ослабьте крепежные винты и гайки, затем главную панель приборов (A). Удалять.



23. 23

    Вывернуть винты и снять подушку безопасности пассажира (А).



24. 24

    Установка производится в порядке, обратном снятию.
