Kia Stonic: приборная панель / держатель приборной панели

ОБЗОР КОМПОНЕНТОВ

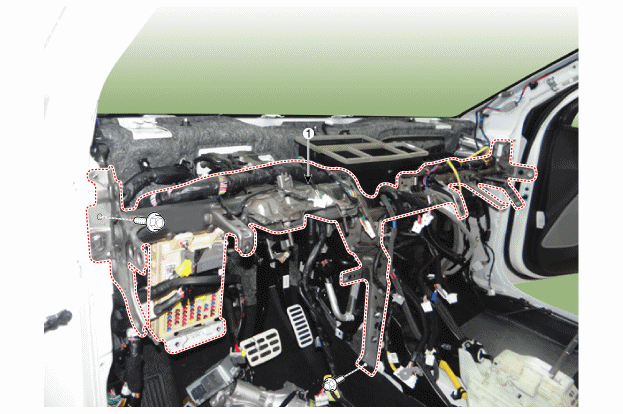

1. Панель инструментов

СНЯТИЕ И УСТАНОВКА

Наденьте перчатки, чтобы защитить руки.

•	Используя инструмент для снятия пластиковой панели, некоторые детали с внутренней подкладки, не царапая поверхность.

•	Не повредите обшивку и листовой металл.

1.	Снимите корпус ударной подушки. (См. Панель инструментов — «Главная панель»)

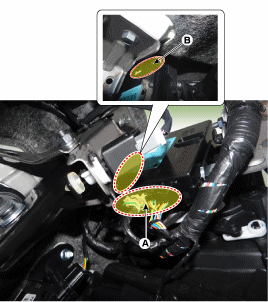

2.	Освободите разъем (А) и защелки в передней стойке. [СТОРОНА ВОДИТЕЛЯ] [СО СТОРОНЫ ПАССАЖИРА]

3.	Отсоедините разъем (А) мультибокса, затем зажимы крепления снять проводку. [СТОРОНА ВОДИТЕЛЯ] [СО СТОРОНЫ ПАССАЖИРА]

4.	Отсоедините разъем блока предохранителей в пространстве для ног пассажира (А).

5.	Отсоедините разъем (А), затем зажимы крепления проводки. удаленный.

6.	Отсоедините разъем (А) модуля управления подушками безопасности.

7.	Отсоедините разъем датчика температуры испарителя (А), затем Снимите фиксаторы проводки.

8-й.	Отсоедините разъемы BCM (А) и (В).

9.	Отсоедините разъем исполнительного механизма режима отключения (A).

10	Отсоедините разъем электродвигателя вентилятора (А), затем подсоедините фиксирующие зажимы. удаленный.

11.	Разъем MOSFET (A) и разъем исполнительного механизма контроля температуры (В) отклеить.

12.	Отсоедините разъем привода всасывания вентилятора (А).

13.	Отсоедините разъем блока смарт-ключа (А).

Снимите колпачок (А) и гайки, затем снимите рычаг стеклоочистителя (В).

Момент затяжки:

22,6~26,5 Нм (2,3~2,7 кгм)

15	Отсоедините шланг форсунки (А).

16	Освободите фиксирующие зажимы, затем снимите верхнюю панель капота (А).

17	Отсоедините разъем электродвигателя стеклоочистителя (А).

18	Ослабьте крепежные винты, затем снимите двигатель стеклоочистителя и рычажный механизм (А).

19	Ослабьте крепежные винты (А) и снимите опору приборной панели.

20	Снимите колпачки (AN) с болта крепления панели приборов.

21	Ослабьте крепежный винт и гайки, затем опору приборной панели (A). Удалять. [СТОРОНА ВОДИТЕЛЯ] [СО СТОРОНЫ ПАССАЖИРА]

22	Снимите главный жгут (А) с решетки приборной панели.

Установка производится в порядке, обратном снятию.

•	Убедитесь, что приборная панель правильно установлена на направляющие штифты сидят.

•	Прежде чем затягивать винты, убедитесь, что жгуты проводов приборной панели не пережаты.

•	Убедитесь, что кабельные разъемы правильно подключены и что антенный кабель правильно подключен является.

•	Введите код для радио, затем предустановки для радиостанций клиента.
