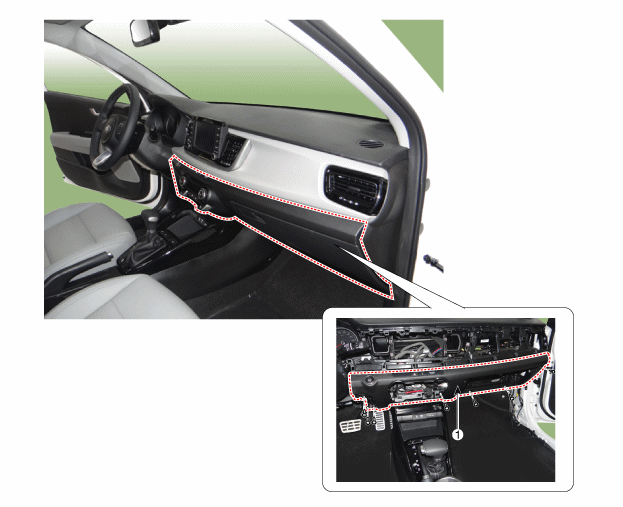

Центральная панель приборной панели

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

Репаратурверфарен

AUS- И EINBAU

1. 1

   Аккумуляторная батарея.

2. 2

   Konsole ausbauen.

   (Siehe Bodenkonsole - "Bodenkonsoleneinheit")

3. 3

   Obere Lenksäulenverkleidung (A) mit einem Ausbauwerkzeug entfernen.



4. 4

   Mittelkonsolenblende (A) mit einem Ausbauwerkzeug abnehmen.



5. 5

   Befestigungsschrauben lösen, dann Audioanlage (A) ausbauen.



6. 6

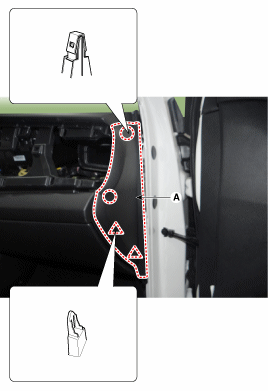

   Armaturenbrett-Seitenverkleidung [RH] (A) mit einem Ausbauwerkzeug entfernen.



7. 7

   Befestigungsschrauben lösen, dann seitlichen Belüftungskanal [RH] (A) энфернен.



8. 8

   Befestigungsschrauben lösen, dann Armaturenbrettverkleidung (A) auf Beifahrerseite энфернен.



9. 9

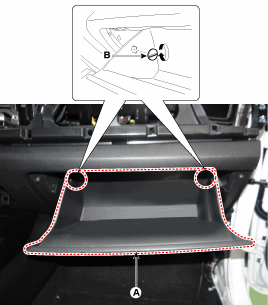

   Anschlag (B) aus dem Handschuhfach (A) ausbauen.



10. 10

    Dampfungselement (A) vom Handschuhfach abtrennen.



11. 11

    Scharnierstifte (A) ausbauen, dann Handschuhfach (B) abnehmen.





12. 12

    Befestigungsschraube lösen, dann Heizungssteuergerät (A) abtrennen.



13. 13

    Steckverbinder (A) и Schlauch (B) abziehen, dann Heizungssteuergerät энфернен.



14. 14

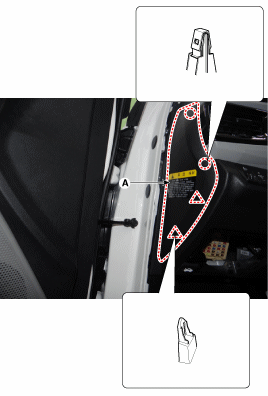

    Armaturenbrett-Seitenverkleidung [LH] (A) mit einem Ausbauwerkzeug entfernen.



15. 15

    Deckel (A) des Sicherungskastens im Beifahrer-Fußraum abnehmen.



16. 16

    Befestigungsschrauben lösen, dann Seilzug (A) des Motorhauben-Entriegelungsgriffs энфернен.



17. 17

    Schrauben lösen, dann untere Armaturenbrettverkleidung (A) abtrennen.



18. 18

    Steckverbinder (A) des Unteren Armaturenbrettschalters abziehen.



19. 19

    Schrauben lösen, dann die untere Armaturenbrettverkleidung (A) entfernen.



20. 20

    Steckverbinder der Start-/Stopp-Taste (A) и Steckverbinder (B) des Warnblinkanlagenschalters abziehen.



21. 21

    Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
