тормозная система

Компоненты и обзор компонентов

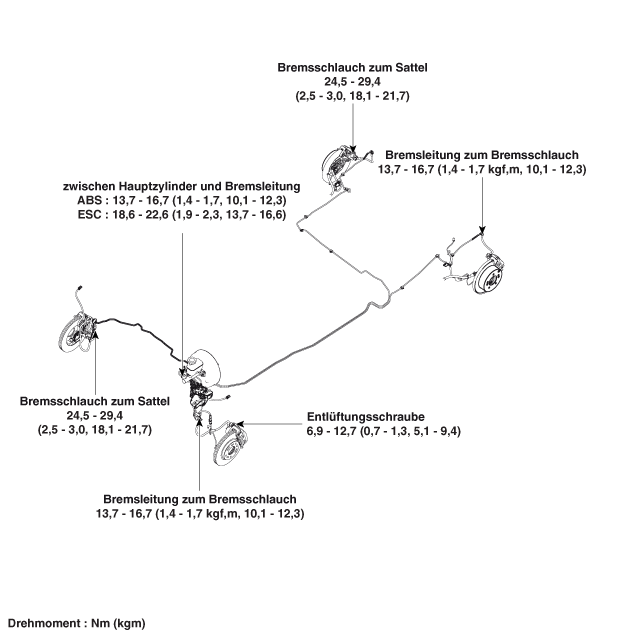

ОБЗОР КОМПОНЕНТОВ

процедуры ремонта

расширение

1. 1

   Отсоедините разъем датчика уровня тормозной жидкости (А) и снимите крышку бачка.



2. 2

   Снимите передние/задние колеса и шины.

   Момент затяжки. 107,9~128 Н·м



3. 3

   Снимите хомут тормозного шланга (А).

4. 4

   Ослабьте конусную гайку (В) и снимите тормозную магистраль.

   Момент затяжки. 13,7~16,7 Н·м





5. 5

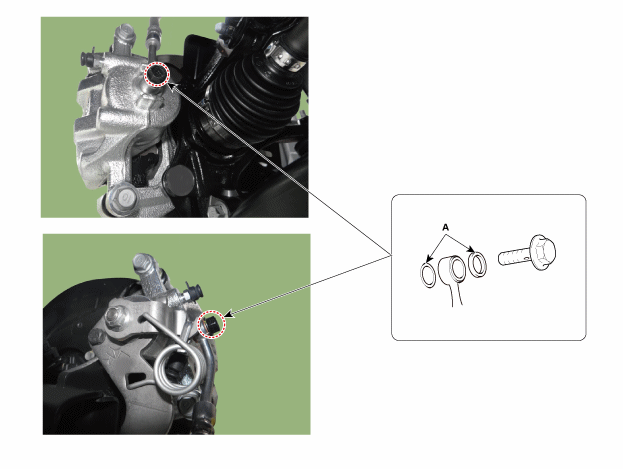

   Ослабьте винт (А) и снимите тормозной шланг с суппорта.

   Момент затяжки. 24,5~29 Н·м





ТЕСТ

1. 1

   Осмотрите тормозные магистрали на наличие трещин, складок и коррозии.

2. 2

   Проверьте тормозные шланги на наличие трещин, повреждений и утечек масла.

3. 3

   Проверьте накидные гайки тормозной магистрали на наличие повреждений и утечки масла.

4. 4

   Проверьте монтажный кронштейн тормозного шланга на наличие трещин или деформации.

монтаж

1. 1

   Установка производится в порядке, обратном снятию.

2. 2

   После установки прокачайте тормозную систему.

   (См. Тормозная система — «Тормозная система»)

3. 3

   Проверьте наличие пролитого тормозного масла.
