Kia Stonic: Bremsanlage / Vordere-scheibenbremse

Ремонт Kia Stonic (YB) / Бремсанлаге / Бремсанлаге / Vordere-scheibenbremse

Bauteile und bauteile-Übersicht

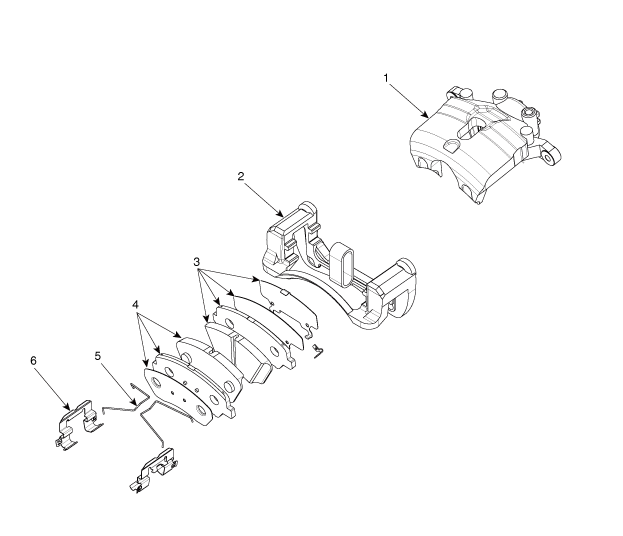

BAUTEILE-ÜBERSICHT

1. Тормозной узел
2. Тормозная система
3. Bremsbelageinheit [IN]

4. Bremsbelageinheit [OUT]
5. Тормозная система Рюкстеллфедер
6. Тормозной ремень

Репаратурверфарен

Аусбау

БРЕМСКЛОТЦ

Vorderräder und -reifen abmontieren.

Anzugsdrehmoment.

107,9 ~ 127,5 Нм (11,0 ~ 13,0 кгм)

Die Schraube (B) der Führungsstange lösen und den Bremssattel (A) nach oben aus dem Weg schwenken.

Anzugsdrehmoment:

21,6 ~ 31,4 Нм (2,2 ~ 3,2 кгм)

Bremsbelag-Rückstellfeder (A) ausbauen und den Bremsbelag (B) abtrennen.

Beim Ersetzen des Bremsbelags Bremsbelag-Rückstellfeder (A), Bremsbelaghalter (B), inneres Zwischenblech (C) и Bremsbelag (D) gleichzeitig ersetzen.

BREMSSATTEL-EINHEIT

Vorderräder und -reifen abmontieren.

Anzugsdrehmoment.

107,9 ~ 127,5 Нм (11,0 ~ 13,0 кгм)

Die Schraube (B) der Führungsstange lösen und den Bremssattel (A) nach oben aus dem Weg schwenken.

Anzugsdrehmoment:

21,6 ~ 31,4 Нм (2,2 ~ 3,2 кгм)

3.	Bremsbelag-Rückstellfeder (A) ausbauen und den Bremsbelag (B) abtrennen.

Schrauben (A, B) lösen, dann den Bremssattel entfernen.

Anzugsdrehmoment:

а: 24,5 - 29,4 Нм (2,5 - 3,0 кгм)

б: 78,5 - 98,1 Нм (8,0 - 10,0 кгм)

КАССИРОВЩИК

Vorderräder und -reifen abmontieren.

Anzugsdrehmoment.

107,9 ~ 127,5 Нм (11,0 ~ 13,0 кгм)

Die Schraube (B) der Führungsstange lösen und den Bremssattel (A) nach oben aus dem Weg schwenken.

Anzugsdrehmoment:

21,6 ~ 31,4 Нм (2,2 ~ 3,2 кгм)

3.	Bremsbelag-Rückstellfeder (A) ausbauen und den Bremsbelag (B) abtrennen.

Schrauben (A, B) lösen, dann den Bremssattel entfernen.

Anzugsdrehmoment:

78,5 ~ 98,1 Нм (8,0 ~ 10,0 кгм)

Den Bremssattelträger mit Draht fixieren.

Die Schraube lösen und dann die Bremsscheibe entfernen.

Anzugsdrehmoment:

4,9 ~ 6,9 Нм (0,5 ~ 0,6 кгм)

ПРЮФУНГ

ТОРМОЗА ВОРН ПРЮФЕН

1.	Bremsbeläge auf Verschleiß und Abnutzung prüfen.

2.	Bremsscheibe auf Schäden und Risse prüfen.

Sämtlichen Rost sowie alle Verunreinigungen von der Oberfläche entfernen und die Stärke der Scheibe an mindestens 8 Stellen im gleichen Abstand (5 мм) vom Außenkreis der Bremsscheibe messen.

Bremsscheibenstärke vorn

- Стандарт: 22 мм

- Verschleißgrenze: 20,4 мм

- Abweichung: менее 0,005 мм

4.	Wenn der Verschleiß den Grenzwert überschreitet, die Baugruppe aus Scheibe und Belag links und rechts am Fahrzeug auswechseln.

BREMSKLÖTZE VORN PRÜFEN

Bremsklötze auf Verschleiß prüfen. Stärke der Bremsklötze messen und Klötze ersetzen, wenn der Verschleißwert unterschritten wird.

Belagstärke der Bremsklötze

Диаметр : 11,5 мм

Verschleißgrenze: 2,0 мм

2.	Überprüfen, ob Fett auf die Gleitkontaktstellen aufgetragen wurde und Belag und Trägermaterial auf Beschädigungen prüfen.

BERPRÜFEN DES TAUMELSCHLAGS ТОРМОЗНАЯ ПЛОЩАДКА

Ein Lehre mit Anzeige ок. 5 мм (0,2 дюйма) von der außeren Umfang der Bremsscheibe ansetzen und den Rundlauf der Scheibe messen.

Тормозной беншлаг

Verschleißgrenze: 0,04 мм или венигер (neu)

2.	Wenn der Bremsscheibenschlag den Grenzwert überschreitet, Bremsscheiben эрзецен. Anschließend Messung wiederholen.

3.	Wenn der Schlag den Grenzwert nicht überschreitet, die Bremsscheibe nach dem Drehen um 180° einbauen und erneut auf Schlag prüfen.

4.	Wenn der Taumelschlag durch die Veränderung der Position der Bremsscheibe nicht korrigiert werden kann, Bremsscheibe ersetzen.

Эйнбау

1.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

2.	Beim Einbau des Bremssattels ein Spezialwerkzeug (09581-11000) verwenden.

3.	Nach dem Einbau das Bremssystem entlüften. (Siehe Bremssystem - «Тормозная система»)
