Kia Stonic: тормозная система/главный цилиндр

Руководство по ремонту Kia Stonic (YB) / система торможения / система торможения / главный цилиндр

Компоненты и обзор компонентов

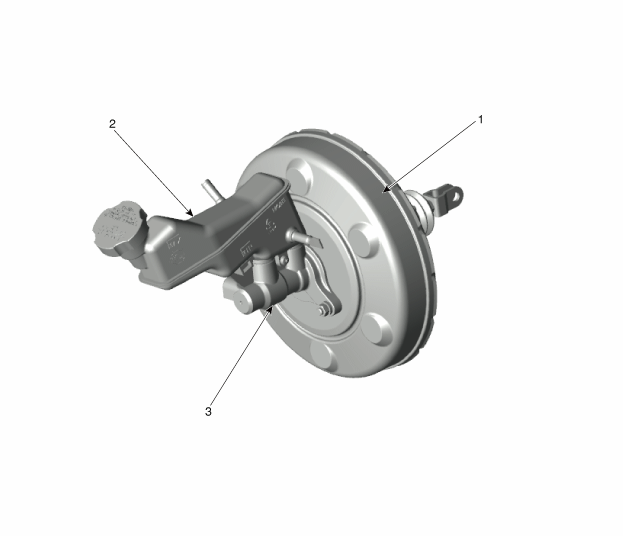

ОБЗОР КОМПОНЕНТОВ

1. Блок усилителя тормозов
2. контейнер
3. Главный цилиндр

процедуры ремонта
расширение
1.

Снимите аккумулятор и держатель аккумулятора с автомобиля.

D 1.6 U2 TCI (см. Электрооборудование двигателя — «Аккумуляторная батарея»)

G 1.0 T-GDI (см. раздел «Электрооборудование двигателя» — «Аккумуляторная батарея»)

G 1.2 MGI (см. Электрооборудование двигателя — «Аккумуляторная батарея»)

G 1.4 MPI (см. главу EE — «Аккумулятор»)

2.

Снимите блок воздушного фильтра.

D 1.6 U2 TCI (см. раздел "Механика двигателя" - "Воздушный фильтр")

G 1.0 T-GDI (см. механику двигателя - «Воздушный фильтр»)

G 1,2 MPI (см. Механика двигателя - «Воздухоочиститель»)

G 1.4 MPI (см. Механика двигателя - «Воздухоочиститель»)

3.

Тормозная жидкость с подходящей помпой/шприцем из бачка отсосать

Не проливайте тормозную жидкость на автомобиль, так как это может повредить лакокрасочное покрытие. При контакте тормозной жидкости с краской приходит, его нужно немедленно смыть водой.

4.

Отсоедините разъем выключателя уровня тормозной жидкости (А) и снимите тормозной шланг (В) с главного цилиндра, ослабив накидную гайку.

Момент затяжки.

АБС: 13,7–16,7 Нм (1,4–1,7 кгм)

ESC: 18,6–22,6 Н·м (1,9–2,3 кг·м)

5.

Снимите главный тормозной цилиндр (В) с усилителя тормозов, предварительно ослабив Снимите крепежные гайки (А).

Момент затяжки.

9,8~15,7 Нм (1,0~1,6 кгм)

монтаж
1.

Установка производится в порядке, обратном снятию.

2.

После установки прокачайте тормозную систему.

(См. Тормозная система — «Тормозная система»)
