Компоненты и обзор компонентов

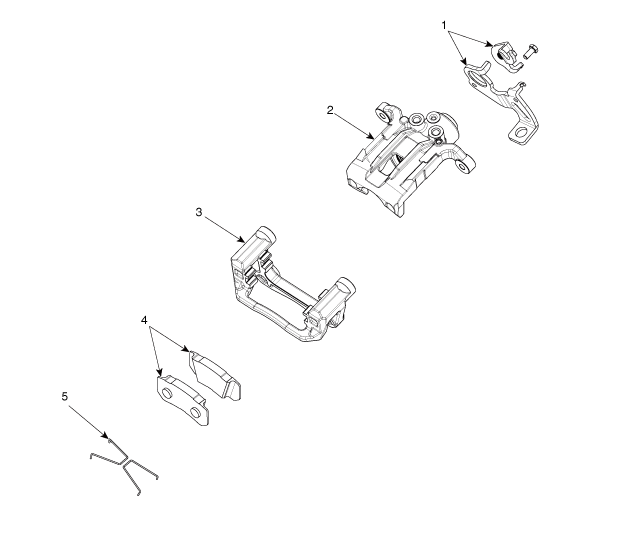

ОБЗОР КОМПОНЕНТОВ

1. Направляющая кабеля и рычаг
2. Корпус седла
3. Моментный рычаг

4. Тормозная колодка
5. возвратная пружина

процедуры ремонта

расширение

ТАРЕЛКА

Снимите задние колеса и шины.

Момент затяжки.

107,9~127,5 Нм (11,0~13,0 кгм)

2.	Отпустите рычаг стояночного тормоза, трос стояночного тормоза ослаблен.

3.	Снимите зажим (В) и снимите трос стояночного тормоза (А).

4.	Чтобы ослабить трос, поверните натяжитель в направлении стрелки ниже потяните, затем снимите трос стояночного тормоза (А).

Ослабьте полый винт (А).

Момент затяжки.

24,5~29,4 Нм (2,5~3,0 кгм)

Ослабьте болты крепления суппорта, затем задний суппорт Удалять.

Момент затяжки

78,5~98,1 Нм (8,0~10,0 кгм)

Ослабьте винт (А) на заднем тормозном диске, затем задний тормозной диск худеть.

Момент затяжки

4,9~6,9 Нм (0,5~0,6 кгм)

ТОРМОЗНАЯ КОЛОДКА

Снимите задние колеса и шины.

Момент затяжки.

107,9~127,5 Нм (11,0~13,0 кгм)

Ослабьте болты крепления суппорта, затем задний суппорт Удалять.

Момент затяжки:

21,6~31,4 Нм (2,2~3,2 кгм)

Снимите возвратную пружину колодки (А) и отделите колодку (В).

•	Поверхность держателя колодки на суппорте чистый.

•	Проверьте пыльник поршня на наличие повреждений и при необходимости замените изменять.

•	Убедитесь, что направляющие штифты работают правильно а защитные пластины направляющих болтов не имеют следов повреждений.

ТЕСТ

ПРОЧНОСТЬ ТОРМОЗНОГО ДИСКА ПРОВЕРЬТЕ ЗАДНЮЮ

1.	Проверьте тормозные колодки на износ.

2.	Проверьте тормозной диск на наличие повреждений и трещин.

Удалите всю ржавчину и грязь с поверхности и измерьте толщину диска не менее чем в 8 точках, переднюю часть иметь одинаковое расстояние (5 мм) до внешней окружности тормозного диска.

Толщина заднего тормозного диска

Целевое значение: 10 мм

Предел износа: 8,4 мм

Отклонение: менее 0,005 мм

4.	Если износ превышает допустимый, тормозные диски и колодки переключаться слева направо.

ЗАДНИЕ ТОРМОЗНЫЕ КОЛОДКИ ТЕСТ

Проверьте тормозные колодки на износ. Измерьте толщину тормозных колодок и Замените колодки, если они упадут ниже значения износа.

толщина тормозных колодок

Значение по умолчанию 10 мм

Рабочий предел 2,0 мм Предел износа: 2,0 мм

2.	Убедитесь, что смазка нанесена на скользящие контактные точки и Проверьте покрытие и несущий материал на наличие повреждений.

ЗАДНИЕ ТОРМОЗНЫЕ ДИСКИ ПРОВЕРИТЬ НА ВОЗДЕЙСТВИЕ

Датчик, показывающий примерно 5 мм (0,2 дюйма) от внешней окружности тормозного диска. и измерьте концентричность диска.

биение тормозного диска

Ограничение: 0,03 мм или менее (новое)

2.	Если биение тормозного диска превышает предел, тормозные диски заменять. Затем повторите измерение.

3.	Если биение не превышает предела, отрегулируйте тормозной диск после поворота на 180° и снова проверьте биение.

4.	Если биение вызвано изменением положения тормозного диска исправить невозможно, замените тормозной диск.

монтаж

1.	Установка производится в порядке, обратном снятию.

2.	Используйте специальный инструмент (09581-11000) при установке тормозного суппорта.

3.	После установки прокачайте тормозную систему. (См. Тормозная система — «Тормозная система»)
