Монитор заднего вида (RVM)

Bauteile und bauteile-Übersicht

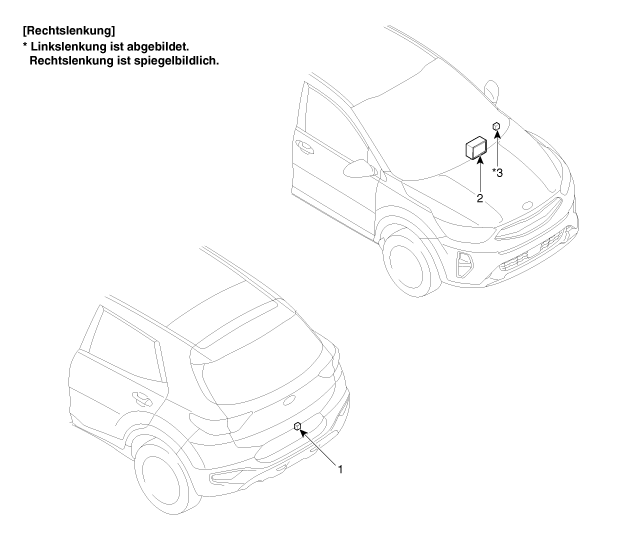

BAUTEILE-ÜBERSICHT

Beschreibung und bedienung

Beschreibung

1. 1

   Um die Sicht des Fahrers nach hinten zu verbessern, wird ein Bildsignal von der Fahrzeugrückseite empfangen und auf dem Monitor der AVN-Haupteinheit oder der linken Seite des Innenrückspiegels angezeigt.

2. 2

   Der Rückfahrmonitor ist ein Zusatzgerät, das den toten Winkel auf dem Überwachungsbildschirm angezeigt. Er wird Automaticisch aktiviert, wenn die Getriebeposition "R" Länger als 3 s vorliegt.

3. 3

   Zeigt den geschätzten Bahnverlauf gemeinsam mit einer Führungslinie für den Parkvorgang entsprechend des Einschlagwinkels des Lenkrads an. (Есть подарок kein отделяет Герэта.)

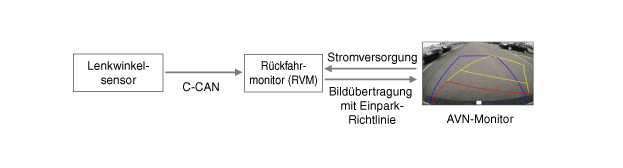

Системная структура (убер Lenkbewegungen gesteuerter Rückfahrmonitor)

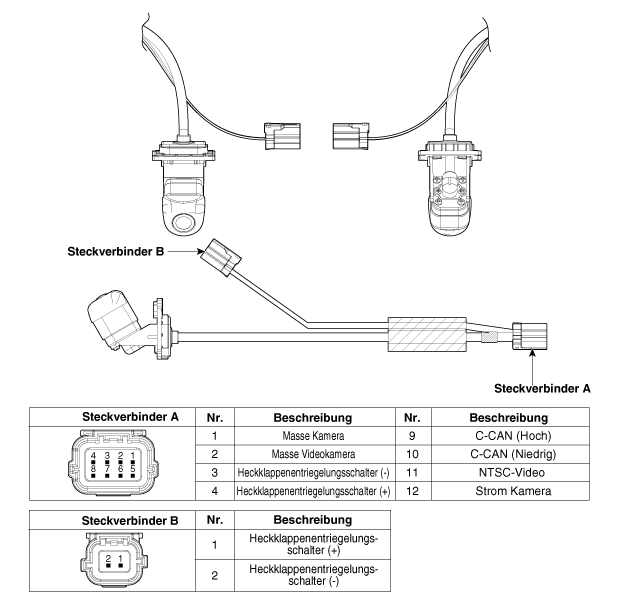

Schematische darstellungen

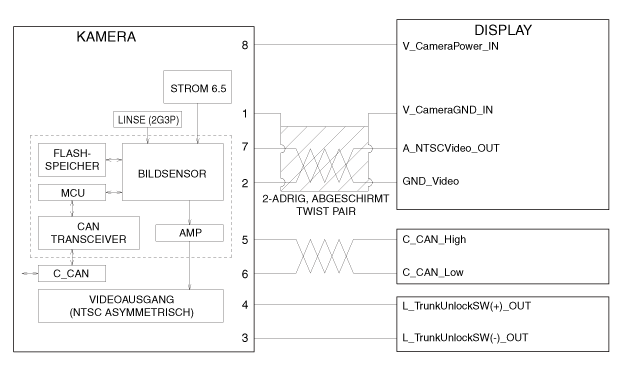

Шальтплан

Репаратурверфарен

Аусбау

1. 1

   Аккумуляторная батарея.

2. 2

   Heckklappenverkleidung abbauen.

   (Siehe Karosserie - "Heckklappenverkleidung")

3. 3

   Steckverbinder (A) des Heckklappen-Außengriffs abtrennen.



4. 4

   Rückfahrkamera (A) Durch Drücken der Sicherheitsstifte entfernen.





Эйнбау

1. 1

   Die Rückfahrkamera einbauen.

2. 2

   Steckverbinder der Rückfahrkamera anschließen.

3. 3

   Heckklappenverkleidung einbauen.

4. 4

   Minuspol (-) der Batterie anschließen.
