Kia Stonic: хромированное внутреннее зеркало заднего вида с электроприводом / стеклоподъемник

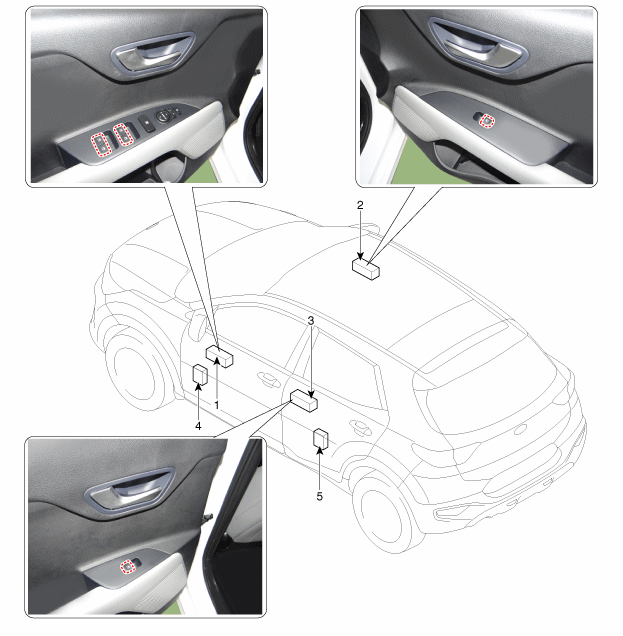

Компоненты и обзор компонентов
1. Переключатель стеклоподъемника (со стороны водителя)
2. Переключатель стеклоподъемника (со стороны пассажира)
3 переключателя заднего стекла
|
4. Электродвигатель переднего стеклоподъемника.
5. Электродвигатель заднего стеклоподъемника.
|
описание и работа
|
Функция безопасности электрических стеклоподъемников
|
Если автоматический выключатель стеклоподъемников на двери водителя
нажата, активируется функция безопасности.
|
1.
|
Условия для функции безопасности
При поднятии окна обнаруживается сила не менее 100 Н.
(используя пружину 10 Н/мм) окно снова опустится.
|
|
2.
|
Длина движения открывания окна (кроме случаев, когда переключатель автоматического
Закрыть удерживается)
|
–
|
Окно перемещается в положение между 4 и 250
мм от верхней части средней стойки
→ Окно перемещается в положение 300 мм от верха
стойка B.
|
|
–
|
Окно перемещается в положение более 250 мм
от верхней части средней стойки.
→ окно перемещается до нижнего упора, когда общая длина
захваченного предмета + 50 мм над самым нижним положением окна
расширяется.
|
|
|
3.
|
Длина пути опускания стекла (при удерживании переключателя автоматического
Закрывать)
|
–
|

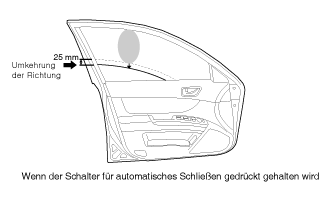

Если блокирующее препятствие при удерживании переключателя
для автоматического закрытия.
→ Окно перемещается на 25 мм в направлении, противоположном объекту
Направление.
|
|
–
|
Автоматическое закрытие происходит через 5 секунд после описанного выше.
Операция недоступна.
→ Если удерживать переключатель автоматического закрывания, окно
закрывается вручную (без функции безопасности).
|
|
|
4.
|
Не относится к области с функциями безопасности
Функция безопасности находится на расстоянии до 4 мм от
Верх оконной рамы недоступен.
|
Инициализация
защитные окна
|
1.
|
Инициализация подключения батареи
Если заряд батареи отсутствует более чем на 5 минут,
выключатель безопасного окна должен быть повторно инициализирован.
|
(1)
|
Работа стеклоподъемников до инициализации
|
–
|
Функция ручного закрытия/открытия окна
доступен
|
|
–
|
Автоматическое открытие/закрытие недоступно
(При нажатии переключателя автоматического открытия/закрытия
окно открывается/закрывается вручную.)
|
|
|
(2)
|
ИНИЦИАЛИЗАЦИЯ
Закройте открытое окно, а выключатель при полностью закрытом
Нажмите и удерживайте окно более 0,2 секунды.
(Если при закрытии окна при полностью закрытом окне
запущен, инициализация может завершиться ошибкой.)
|
|
(3)
|
Если функция безопасности электрических стеклоподъемников в
заблокированное состояние инициализируется, последующее
возникают условия.
|
–
|
Функция безопасности не действует
|
|
|
(4)
|
Используется датчик Холла для запоминания положения окна.
для определения положения окна и направления движения.
ЭБУ распознает самое верхнее положение окна и устанавливает это положение
как «0»
|
|
(5)
|
деинициализация
ЭБУ будет деинициализирован, если выполняются все следующие условия.
выполняются. После завершения деинициализации происходит автоматическое закрытие
и функция безопасности не активирована.
условия деинициализации
|
а.
|
Повторить движение окна вниз 15 раз подряд.
|
|
б.
|
Подача питания прерывается при работающем двигателе.
|
|
в.
|
Дверь водителя открыта, зажигание выключено и стекло
остановок -> В течение 2 с Зажигание включено -> В течение
Через 5 с после включения зажигания подать сигнал ручного открытия 3 раза
-> деинициализация завершена (питание отключено)
не включается в течение 2 с или происходит сбой процесса
завершено в течение 5 с, деинициализация должна быть завершена
повторять сначала.)
|
|
|
|
2.
|
Инициализировать безопасный режим
предотвращение перегрева двигателя; Программная функция для предотвращения
используется перегрев двигателя (но данные EEPROM должны
хранятся в ЭБУ).
|
(1)
|
Когда окно открывается и закрывается автоматически и
двигатель неисправен, переключатель стеклоподъемников работает
из соображений безопасности пользователя он может перейти в режим безопасности
вокруг.
|
|
(2)
|
Работа стеклоподъемников в режиме охраны
|
–
|
Доступна функция автоматического/ручного открытия
|
|
–
|
Функция автоматического/ручного закрытия не
доступный
(Если активировано автоматическое закрытие/открытие, оно перемещается
окно высотой всего 20 мм, а затем останавливается.)
|
|
|
