Технические данные

СПЕЦИФИКАЦИЯ

Поз.	СПЕЦИФИКАЦИЯ
СТРОМВЕРСОРГАНГ	3 В
Betriebstemperatur	-30 - 80 °С
RF-модуляция	ФСК
НЧ-модуляция	ПРОСИТЬ
RF-частоты	433,92 МГц
Число вкуса	3
ФУНКЦИЯ	Türverriegelung
	Турентригелунг
	HECKKLAPPE ENTRIEGELN

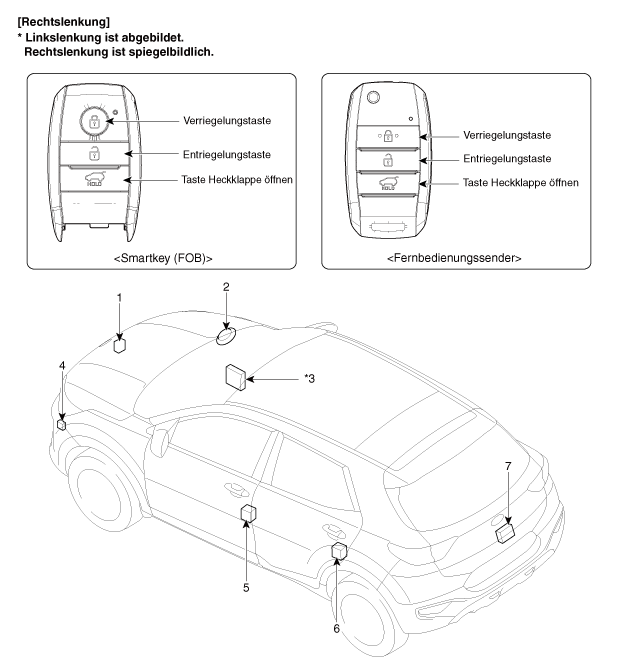

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

1. Моторхаубеншальтер
2. Тревожная сирена
3. Karosserie-Steuermodul (BCM)
4. Türver-/-entriegelungssummer

5. Vordertürstellantrieb и -шалтер
6. Hintertürstellantrieb und -schalter
7. Хекклаппен-Стеллантриб и Шальтер

Beschreibung und bedienung

Beschreibung

Alarmanlagenstatus [А/А-Статус]

А/А состояние

Beschreibung

СНЯТЬ С ОХРАНЫ

1)	Das ist der Status, wenn "ARM" - Modus ausgeschaltet ist.

2)	Wenn alle Türen, oder die Motorhaube oder die Heckklappe geöffnet sind, ertönt kein Тревога.

3)	Die Sicherheitskontrollleuchte blinkt bei ausgeschalteter Zündung, geht aber bei ACC ON aus.

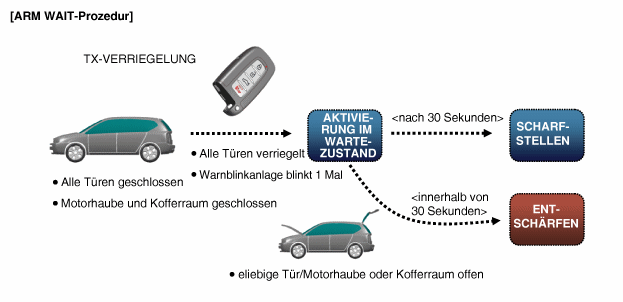

AKTIVIERUNG IM WARTEZUSTAND

Empfängt das BCM Verriegelungssignale von der Fernbedienung oder derpassiven Verriegelung (Spezifikation Smartkey) oder dem Türverriegelungsknopf auf der Fahrerseite und sind die Bedingungen für "ARM WAIT" erfüllt, wartet das BCM nach der Ausgabe des "Alle Türen verriegeln"-Сигналы 30 s lang, bevor es in den "ARM WAIT" - Modus schaltet.

2)	Wenn nach 30 s aktiviertem "ARM WAIT"-Modus kein Alarm ertönt, schaltet sich der "ARM" - Modus ab, auch wenn ein Einbruchsversuch stattfindet.

3)	Unter keinen Bedingungen ist es möglich, direkt in den "ARM"-Modus zu wechseln, ohne vorher in den "ARM WAIT" - Modus zu schalten.

4)	Im "ARM WAIT" - Modus blinkt die Sicherheitskontrolle Leuchte 30 s lang.

※ Bemerkung: Bei einem Fahrzeug mit Smartkey-System gilt das Gleiche auch für пассивная Türverriegelungsfunktion.

А/А состояние

Beschreibung

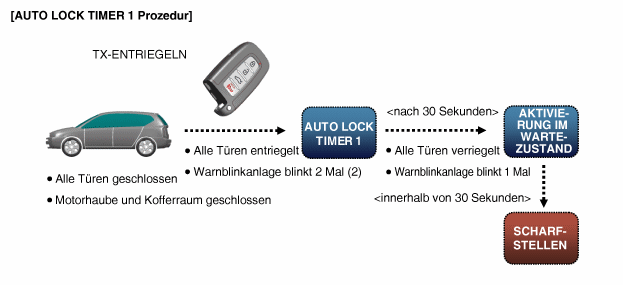

ZEITGEBER FÜR AUTOMATISCHE VERRIEGELUNG 1

1)	Diese Funktion verhält sich ähnlich wie die RELOCK-Funktion (Schließautomatik нах 30 секунд).

2)	Wird die UNLOCK-Taste bei erfüllter "ARM WAIT"-Bedingung oder im "ARM" - Modus gedrückt, werden alle Türen entrigelt und der auf 30 секунд eingestellte Timer läuft an.

3)	Nach 30 Sekunden sendet das BCM Automatican alle Türen ein Verriegelungssignal und schaltet auf "ARM WAIT"-Modus.

4)	Nach dem Ablauf von AUTO LOCK TIMER 1 (30 s), schaltet das BCM автоматический режим "ARM WAIT" и режим "ARM"-Modus (30 с).

5)	Шляпа Wenn der Fahrer die UNLOCK-Taste versehentlich gedrückt, Lässt diese Sicherheitsfunktion das Fahrzeug nach 60 s in den "ARM"-Modus шалтен.

6)	Включите AUTO LOCK TIMER1-Prozesses blinkt die Sicherheitskontrollleuchte.

※ Bemerkung: Bei einem Fahrzeug mit Smartkey-System gilt das Gleiche auch für пассивная Türverriegelungsfunktion.

А/А состояние

Beschreibung

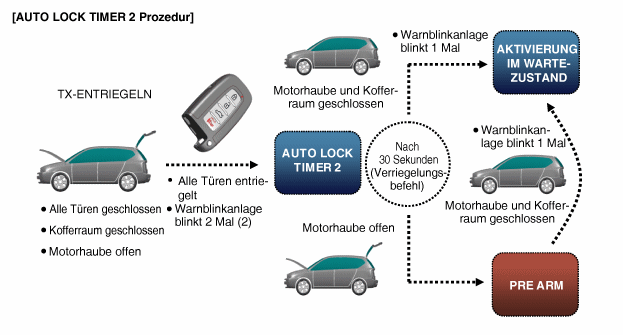

ZEITGEBER FÜR AUTOMATISCHE VERRIEGELUNG 2

1)	Плотная крышка Zweck с AUTO LOCK TIMER 1, die Funktionsbedingungen Синд Джедох Андерс.

2)	Die Funktion wird aktiviert, wenn die UNLOCK-Taste der Fernbedienung bei geschlossenen Türen (außer Motorhaube oder Heckklappe) gedrückt вирд. Nach 30 Sekunden schaltet das Fahrzeug Automaticisch in Den Türverriegelungsmodus.

3)	Nach Ablauf der 30 Sekunden ist es nicht mehr möglich, in den Modus "ARM WAIT" zu schalten, da Motorhaube oder Heckklappe noch geöffnet sind ("PRE ARM" - Modus wird beibehalten).

4)	Sobald die Motorhaube или Heckklappe geschlossen werden, schaltet das Fahrzeug Automaticisch über den "ARM WAIT"-Modus in den "АРМ"-Модус.

5)	Bei aktiviertem AUTO LOCK TIMER 2 blinkt die Sicherheitsanzeige.

※ Bemerkung: Bei einem Fahrzeug mit Smartkey-System gilt das Gleiche auch für пассивная Türverriegelungsfunktion.

А/А состояние

Beschreibung

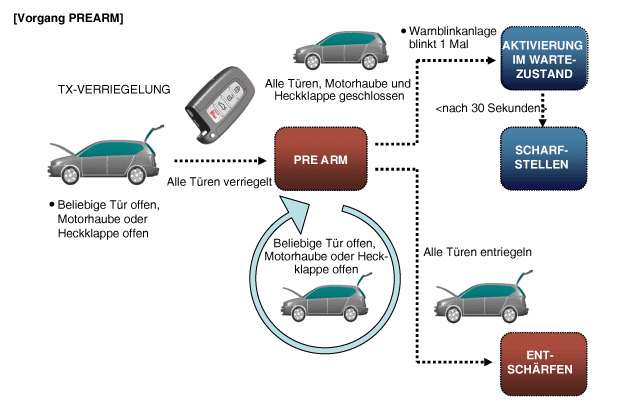

Im voraus scharfstellen

1-1 Dies ist der Status direkt nach dem Umschalten auf "ARM" - Modus, nach dem AUTO LOCK Timer 2 abgelaufen ist und alle Türen geschlossen sind.
1-2 Sobald der Fahrer die Motorhaube oder die Heckklappe schließt, blinkt die Warnblinkanlage einmal, dann schaltet das Fahrzeug Automaticisch über логово "ARM WAIT"-Modus в логове "ARM"-Modus.
2-1 Wird die LOCK-Taste gedrückt, während noch mindestens eine Tür, die Motorhaube oder die Heckklappe geöffnet sind, wird in den "PRE ARM"-Modus geschaltet.
2-2 Weil das Signal Alle Türen verriegeln ausgegeben wurde, aber die Bedingungen für "ARM WAIT" nicht erfüllt sind, bleibt das Fahrzeug im Standby-Modus und schaltet über ARM WAIT auf den ARM-Modus, sobald die geöffnete Tür geschlossen вирд.
2-3 Wenn im PRE ARM-Modus ein Eindringen in den Fahrzeuginnenraum erkannt wird, schaltet das System в DISARM-Modus.
2-4 Im PRE ARM-Modus blinkt die Sicherheitskontrolle Leuchte.

А/А состояние

Beschreibung

ВИДЕР ШАРФ СТЕЛЛЕН

1)	Wird im "REARM" - статус ein Eindringen в das Fahrzeug erkannt, werden Warnblinker und Alarmton aktiviert, und der Status ändert sich auf ALARM-Modus.

2)	Der Alarmanlagenstatus wechselt in den RE ARM-Modus, wenn der Таймер abgelaufen ist (27 с).

3)	Sicherheitsanzeige blinkt weiter.

А/А состояние

Beschreibung

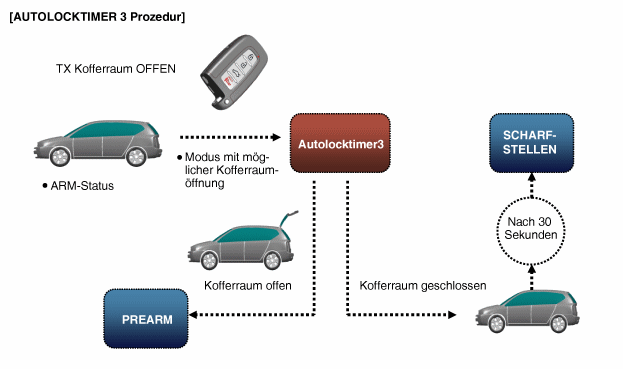

Zeitgeber 3 для автоматического Verriegelung

1)	Der A/A-Status записывается на "AUTOLockTIMER3", если TX-Heckklappenbefehl ausgeführt вирд.

2)	Der A/A-Status wechselt von "AUTOLOCKTIMER3" auf "ARMWAIT", wenn der "30sec."-Timer bei geschlossenen und verriegelten Türen abgelaufen ист.

3)	Der A/A-Status Wechselt от "AUTOLockTIMER3" до "DISARM", wenn eine Tür geöffnet wird.

4)	Статус "AUTOLOCKTIMER3" соответствует таймеру "30 сек.". Венн Дизер Timer abgelaufen ist, wechselt der Status bei geöffneter Heckklappe на "ПРЕАРМА".

5)	В diesem Status blinkt die Sicherheitsanzeige weiter.

А/А состояние

Beschreibung

Aktivierung besteht
(Тревога остановлена: Heckklappe)
※Опция без PTL

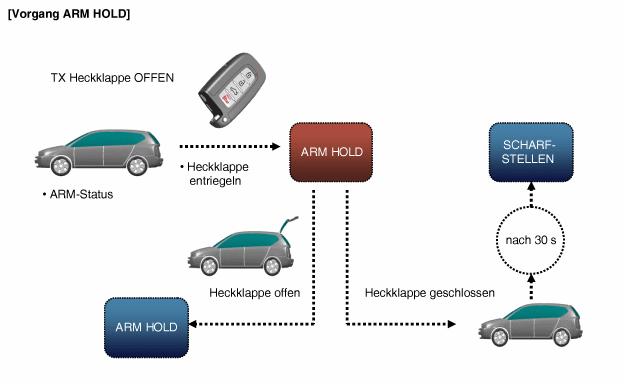

1)	Die Funktion "ARM HOLD" entspricht dem vorhandenen Heckklappenalarmhaltemodus.

2)	Wenn die Heckklappe im ARM-Modus mit einer Fernbedienung (einschließlich Smartkey) geöffnet wird, schaltet das Fahrzeug in den ARM HOLD-Modus, der die Alarmanlage nur bei geöffneter Heckklappe deaktiviert.

3)	Solange die Heckklappe geschlossen ist, bleibt der ARM HOLD-Modus ohne Unterbrechung eingeschaltet.

4)	Wenn die geöffnete Heckklappe geschlossen wird, läuft der auf 30-секундный жест таймера. Während des 30 s dauernden ARM HOLD-Modus, geht die Alarmanlage nicht aus, wenn die Heckklappe geöffnet wird.

5)	30 Sekunden nach dem Schließen der Heckklappe schaltet das Fahrzeug автоматически в ARM-Modus.

6)	Im ARM HOLD-Modus, wird der ARM-Modus für die Türen und die Motorhaube ауфрехтерхальтен. Das bedeutet, dass der Alarm normalerweise ausgelöst wird, wenn ein Einbruch durch die Tür oder die Motorhaube erkannt вирд.

7)	Im ARM HOLD-Modus blinkt die Sicherheitskontrolle Leuchte.

Подсказка 1: Die Funktion ARM HOLD verschiebt die Aktivierung des ARM-Modus nur для Heckklappe. Bei aktiviertem ARM HOLD-Modus wird der ARM-Modus für Türen und Motorhaube aktiviert.

Hinweis 2: Bei Verwendung des Zündschlüssels zum Öffnen der Heckklappe arbeitet die Funktion ARM HOLD in gleicher Weise, vorausgesetzt, dass die Funktion "Türdiebstahlalarm" активиерт ист. Ist diese deaktiviert, ist die schlüsselbasierte ARM HOLD-Funktion ausgeschaltet und das Öffnen der Heckklappe unter Verwendung des Schlüssels wird als Diebstahl betrachtet, woraufhin ein Alarm ausgegeben wird.

А/А состояние

Beschreibung

ВИДЕР ШАРФ СТЕЛЛЕН
(Modus ARM ist wieder aktiviert)

1)	Wenn Tür, Motorhaube und Heckklappe nach dem Beenden des ALARM-Modus geschlossen werden, bedeutet dies, dass der Modus ARM wieder aktiv ист.

2)	Zu diesem Zeitpunkt wird der Stellantriebstatus (Tür verriegelt/entriegelt) ignoriert und der Modus ARM wird solange beibehalten, bis ein Fernbedienungssignal empfangen wird (нормальный ARM-Modus).

3)	Die Sicherheit Kontrollleuchte blinkt für die Dauer dieses Modus.

Рюкстеллен

1)	Wird die Batterie in den Modi ALARM oder RE ARM entfernt, wird der Modus RESET aktiviert.

2)	Wird die Batterie nach dem RESET eingesetzt, wird der Diebstahlalarmbetrieb wieder aufgenommen (anstelle der verbleibenden Ausgabe: Dreimalige Ausgabe von 27 с EIN/10 с AUS)

А/А состояние

Beschreibung

30-е годы Deaktivierung bei SCHLÜSSEL AUF EIN
(Ausführung ohne Smart Key)

1)	Ein Fahrzeug ohne Smartkey-Option schaltet bei eingeschalteter Zündung im ALARM-Modus на 30 с в DISARM-Modus.

Wenn der Motor startet innerhalb von 30 Sekunden gestartet wird (Spannung der Generatorklemme "L" ist HOCH; wird vom Kombiinstrumentmodul CAN-Daten gesendet), wird der Diebstahlalarm sofort deaktiviert. (Keine Zündsperre: Das Wegfahrsperrensystem wird als Basisfunktion angewendet, sodass das Zündsystem normalerweise während des Alarms vom registrierten Wegfahrsperrenschlüssel betätigt wird)

※ Bei einem Fahrzeug mit Smartkey wird der Alarm direkt nach der Authentifizierung des Smartkeys deaktiviert.

Ist der Modus ARM eingeschaltet, ist das ÖFFNEN der Heckklappe und das entriegeln der Zentralverriegelung nicht erlaubt.

Von dem Moment an, wenn ein Fahrzeug nach Aktivierung aller Türschlösser über die Fernbedienung oder den Smartkey в ARM WAIT-Modus wechselt, wird der Zentralentriegelungsschalter des inneren Heckklappenentriegelungsschalters или DDM и ADM (Fensterheberschalter Fahrer- und Beifahrerseite) деактивировать. (Дибштальшютц)

※ Die Funktion wird in den Modi ARM WAIT/ARM/ALARM/RE ARM gleichermaßen Вервендет.

Репаратурверфарен

ПРЮФУНГ

•	Zum Ausbau Schraubendreher oder Abzieher mit Klebeband umwickeln, damit keine Komponenten beschädigt werden.

•	Zum Entfernen der Innenverkleidungsteile ein Ausbauwerkzeug aus Kunststoff verwenden, um die Oberflächen nicht zu beschädigen.

•	Vorsichtig mit der Verkleidung beim Aus-/Einbau und bei Lagerung umgehen, da die Verkleidung durch Schmiermittel und Öl verschmutzt верден канн.

Überprüfung des Vordertürverriegelungsmoduls

1.	Vordere Türverkleidung abbauen. (Siehe Karosserie - "Vordertürverkleidung")

2.	Vordere Türverkleidung Dichtung abbauen. (Siehe Karosserie - "Vordertür-Fensterscheibe")

Steckverbinder vom Stellantrieb abziehen.

[Центральный мотор]

номер	Белегунг дер Штекерклеммен
номер	ССЫЛКИ	РЕХТС
1	-	-
2	Мотор 2	COM
3	Мотор 3	Шальтер Верригельн/Энтригельн
4	Schlüsselentriegelungsschalter	Schlüssel-Verriegelungsschalter
5	Schlüssel-Verriegelungsschalter	Schlüsselentriegelungsschalter
6	Шальтер Верригельн/Энтригельн	Мотор 3
7	COM	Мотор 2
8	-	-

[Мотор Ригельшлосс]

номер	Белегунг дер Штекерклеммен
номер	ССЫЛКИ	РЕХТС
1	Мотор 1	-
2	Мотор 2	COM
3	Мотор 3	Шальтер Верригельн/Энтригельн
4	Schlüsselentriegelungsschalter	Schlüssel-Verriegelungsschalter
5	Schlüssel-Verriegelungsschalter	Schlüsselentriegelungsschalter
6	Шальтер Верригельн/Энтригельн	Мотор 3
7	COM	Мотор 2
8	-	Мотор 1

4.	Funktion des Stellantriebs durch Anschließen von Strom und Masse wie unten gezeigt überprüfen. Um eine Beschädigung des Stellantriebs zu vermeiden, nur kurzzeitig Batteriespannung anlegen. [Центральный мотор] [Мотор Ригельшлосс] [Центральный мотор] (ССЫЛКИ) (РЕХТС) [Мотор Ригельшлосс]

Prüfung des Hintertürverriegelungsmoduls

1.	Hintere Türverkleidung abbauen. (Siehe Karosserie - "Hintertürverkleidung")

2.	Hintere Türverkleidung abbauen. (Siehe Karosserie - "Hintertürfensterscheibe")

Steckverbinder vom Stellantrieb abziehen.

[Центральный мотор]

номер	Белегунг дер Штекерклеммен
номер	ССЫЛКИ	РЕХТС
1	-	-
2	Мотор 2	COM
3	Мотор 3	Шальтер Верригельн/Энтригельн
4	-	-
5	-	-
6	Шальтер Верригельн/Энтригельн	Мотор 3
7	COM	Мотор 2
8	-	-

[Мотор Ригельшлосс]

номер	Белегунг дер Штекерклеммен
номер	ССЫЛКИ	РЕХТС
1	Мотор 1	-
2	Мотор 2	COM
3	Мотор 3	Шальтер Верригельн/Энтригельн
4	-	-
5	-	-
6	Шальтер Верригельн/Энтригельн	Мотор 3
7	COM	Мотор 2
8	-	Мотор 1

4.	Funktion des Stellantriebs durch Anschließen von Strom und Masse wie unten gezeigt überprüfen. Um eine Beschädigung des Stellantriebs zu vermeiden, nur kurzzeitig Batteriespannung anlegen. [Центральный мотор] [Мотор Ригельшлосс] [Центральный мотор] (ССЫЛКИ) (РЕХТС) [Мотор Ригельшлосс]

Prüfung des Heckklappenverriegelung Moduls

1.	Heckklappenverkleidung abbauen. (Siehe Karosserie - "Heckklappenverkleidung")

2.	Die Stecker vom Stellantrieb abziehen.

3.	Funktion des Stellantriebs durch Anschließen von Strom und Masse wie unten gezeigt überprüfen. Um eine Beschädigung des Stellantriebs zu vermeiden, nur kurzzeitig Batteriespannung anlegen.

4.	Die Überprüfung der Heckklappe bei vorhandener elektrischer Betätigung bezieht sich auf das Heckklappenmodul.

Überprüfung des Schalters Zum Öffnen der Heckklappe

1.	Batteriemassekabel (-) abklemmen.

2.	Die Heckklappenverkleidung entfernen. (Siehe Karosserie - "Heckklappenverkleidung")

3.	Steckverbinder des Heckklappen-Öffnungsschalters abziehen.

4.	Zwischen den Klemmen in halbverriegeltem Zustand wie unten gezeigt auf Durchgang prüfen.

Prüfen des Motorhaubenschalters

1.	Steckverbinder (A) des Motorhaubenschalters abziehen.

2.	Zwischen den Klemmen und Masse wie unten gezeigt auf Durchgang prüfen. (Siehe Karosserie - "Haubenschloss")

BERPRÜFUNG DIEBSTAHLHUPE

1.	Befestigungsschraube lösen und Steckverbinder (B) abziehen, dann Alarmsirene аусбауэн.

2.	Um die Sirene zu prüfen, B+ an Klemme 2 und Masse an Klemme 1 anlegen.
