Спецификации

смарт-ключ

компонент	СПЕЦИФИКАЦИЯ
номинальное напряжение	12 В постоянного тока
рабочее напряжение	9 ~ 16 В постоянного тока
рабочая температура	(-35 - 75°С)
нагрузка на двигатель	Максимум 4 мА (при выключенном приветственном индикаторе)

приемник на колесах

компонент	СПЕЦИФИКАЦИЯ
частота	433,92 МГц
тип антенны	FSK (клавиша переключения частоты)

УМНЫЙ КЛЮЧ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

компонент

СПЕЦИФИКАЦИЯ

АККУМУЛЯТОР

Литиевая батарея 3 В 1 шт.

Расстояние

- Расстояние, на которое РЧ (радиочастотный) приемник передает сигнал FOB может получить: 30 м
- Расстояние, на котором НЧ (низкочастотная) антенна (внешняя ручка/багажник/задняя дверь) может принимать широковещательный сигнал FOB: 0,7 м

срок службы батареи

2 года и более (10 раз/день)

•	Неправильно утилизированный аккумулятор представляет опасность для окружающей среды и здоровья.

•	Аккумулятор в соответствии с местными нормами распоряжаться.

Ключи

3 (дверной замок/отпирание/задняя дверь)

Частота (прием)

125 кГц

Частота (передача)

433,92 МГц

числа

2 шт.

АНТЕННА

компонент	СПЕЦИФИКАЦИЯ
номинальное напряжение	12 В постоянного тока
рабочее напряжение	9 ~ 16 В постоянного тока
рабочая температура	-30 - 75 ℃
частота	125 кГц
числа	Салон (3 шт.), Дверь (2 шт.), Бампер (1 шт.)

Компоненты и обзор компонентов

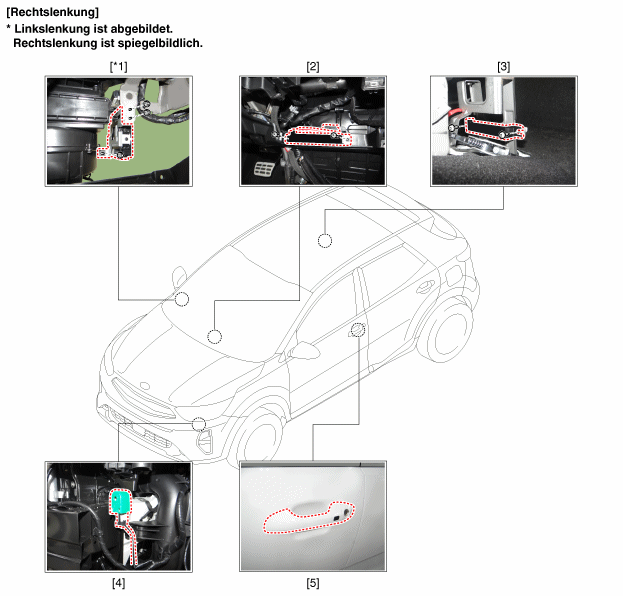

Обзор компонентов (1)

1. Блок смарт-ключа (SMK)
2. Комнатная антенна 1
3. Комнатная антенна 2

4. Зуммер
5. Наружная ручка двери/дверная антенна

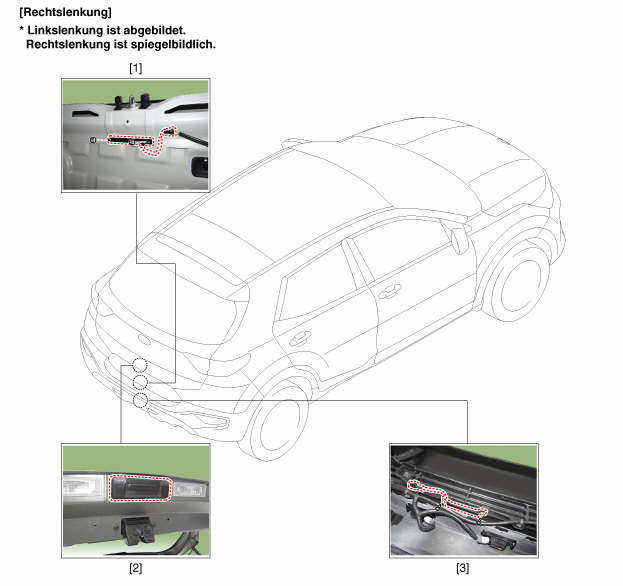

Обзор компонентов (2)

1. Антенна на задней двери
2. Переключатель открытия задней двери

3. Бамперная антенна

описание и работа

Описание

Система SMART KEY — это система, которая позволяет пользователю получить доступ к очень обычный способ посадки и управления транспортным средством. Для посадки в автомобиль, традиционный ключ или пульт дистанционного управления не требуются.

Пользователь носит ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ SMART KEY, который не используется активно (например, нажав клавишу RKE). Система SMART KEY запущена, нажатием кнопки на внутренней ручке двери.

После запуска транспортное средство отправляет запрос в ограниченной области. Когда SMART KEY REMOTE получит этот запрос, он отправит его автоматически. реакция на автомобиль. Затем система принимает решение о конкретном выполнить действие (разблокировать, заблокировать...) или остаться деактивированным.

Опять идет связь между автомобилем и пультом SMART KEY. необходимо, прежде чем можно будет предпринять другие действия.

Система включает в себя следующие функции:

•	Пассивное отпирание всех 4 дверей

•	Пассивное запирание всех 4 дверей

•	пассивный старт

•	Пассивный доступ к задней двери с помощью переключателя задней двери на задней двери

•	система рассчитана максимум на 2 пульта дистанционного управления

•	Резервная антенна иммобилайзера со стороны водителя, встроенная в SSB для Аутентификация TP (например, аварийная функция)

•	Связь с системой управления двигателем

•	Связь с SRX

•	Связь НН-ВН

1.	пассивная разблокировка Система позволяет пользователю войти в транспортное средство (например, для разблокировки) без использования ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ SMART KEY.

2.	пассивная блокировка Система позволяет пользователю запирать автомобиль, нажав кнопку на дверной ручке с помощью ПУЛЬТА ДУ SMART KEY.

3.	кнопка Пуск Система позволяет пользователю переключаться в каждый режим (Выкл., Аксессуары, Зажигание). Он также позволяет запускать и останавливать двигатель автомобиля без использования пульта дистанционного управления SMART KEY. См. технические данные системы кнопки запуска двигателя.

4.	Функция LIMP HOME Кроме того, в системе есть так называемая «аварийная функция». пользователь может управлять всеми функциями автомобиля, когда у него есть ключ нажимает кнопку старт/стоп.

ЭБУ смарт-ключа (SMK) ЭБУ)

ЭБУ SMK управляет всеми функциями, связанными с «пассивным отпиранием», «пассивным Блокировка» и «Пассивная авторизация операции запуска двигателя» связаны.

Он считывает входы (кнопка на дверной ручке, кнопка старт-стоп (SSB), переключатель положения PARK), управляет выходами (например, внешней и внутренней антенной) и обменивается данными через CAN а также через однолинейный интерфейс с другим оборудованием автомобиля.

ЭБУ SMK формирует запрос на связь с ПУЛЬТОМ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ SMART KEY. в виде зашифрованного и модулированного сигнала 125 кГц на выходах индуктивной антенны и получает ответ SMART KEY REMOTE через внешний радиочастотный приемник.

Основными функциональными блоками ЭБУ СМК являются:

•	источник питания

•	Микроконтроллер с флэш-памятью

•	Однолинейный интерфейс SRX

•	Однолинейный интерфейс EMS

•	начальный уровень

•	Усилитель/привод НЧ антенна

•	Связь по CAN с BCM

НЧ-антенна усилителя/привода генерирует синусоидальный несущий сигнал частотой 125 кГц. посылаются на разные антенны.

УМНЫЙ КЛЮЧ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Система поддерживает до 2 ПУЛЬТОВ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ SMART KEY.

Основные функции ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ SMART KEY:

•	пассивная функциональность: получает запрос LF и автоматически отправляет ответ RF.

•	Классическая функция RKE при нажатии до 3 кнопок.

•	Функциональность транспондера с разряженной батареей или с нарушенное общение.

антенны

Передающие НЧ антенны:

Индуктивные антенны в автомобиле и на нем используются для измерения тока, управляемый приводом антенны ЭБУ СМК, в магнитное поле частотой 125 кГц (или 134,2) который является носителем запроса SMART KEY.

Три антенны покрывают внешние поверхности автомобиля: две антенны в ручках дверей (со стороны водителя и со стороны пассажира) закройте пространство вокруг вокруг дверей прочь; антенна в заднем бампере покрывает территорию вокруг вокруг багажника или задней двери.

До трех антенн покрывают салон автомобиля и багажник или задняя дверь выключена: два в салоне и один в багажнике.

2.	Двухсторонняя антенна иммобилайзера (для функции Limp Home): Резервная антенна иммобилайзера используется для передачи и приема используется данными: излучает магнитное поле (запрос 125 ~ 135 кГц) и получает Ä напряженности поля (ответ транспондера).

3.	Получатель Ответ от брелока SMARTKEY поступает через радиочастотный приемник.

дверная ручка

Ручки передних дверей двух дверей (двери водителя/двери переднего пассажира) с передающей НЧ-антенны, передающие сигналы частотой 125 кГц. Ручки передних дверей имеют также с помощью кнопки.

кнопка

Кнопка на дверной ручке служит спусковым крючком и предназначена для индикации намерения оператора указывает на отпирание или запирание автомобиля.

Кнопки установлены на передних дверях и находятся в дверных ручках. интегрированный.

Еще одна кнопка прикреплена к крышке багажника или багажника.

КАК ЭТО РАБОТАЕТ

пассивные функции

Система позволяет пользователю войти в автомобиль без Используйте SMART KEY REMOTE (например, нажмите кнопку RKE). Достаточно наличие действительного ПУЛЬТА ДУ SMART KEY в пределах определенного и ограниченная площадь по отношению к транспортному средству. Вот так устроена система возможность использовать ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ SMART KEY в областях, определенных ниже захватить и аутентифицировать.

рабочий диапазон

SMART KEY REMOTE получает и интерпретирует запрос, отправленный транспортное средство передавалось через внешние антенны в пределах свободного пространства не менее 0,7 м, измерено вокруг внешних антенн, встроенных в дверные ручки; пожалуйста, обратитесь картинка ниже. Зона доступа к багажнику или задней двери также не менее 0,7 м от места расположения антенны.

пассивный доступ (пассивный Начал)

Если кнопка дверной ручки нажата, когда все двери заперты, это показывает указывает на намерение оператора войти в автомобиль и запускает разблокировку системы

пассивная блокировка (Выход)

При нажатии кнопки в дверных ручках при возникновении любого из следующих условий удовлетворен:

•	хотя бы одна дверь открыта, а таймер - two_passes не работает или

•	Таймер two_passes работает и одна из кнопок (кроме передней слева) нажимается

указывает на намерение оператора запереть автомобиль и, таким образом, освобождает блокировка системы.

Предупреждение пассивной задней двери (только седан)

При закрытой двери багажника ЭБУ SMK использует подходящую стратегию поиска, чтобы избежать предупреждения о двери багажника с помощью пульта дистанционного управления, находящегося вне автомобиля. SMK заглянет в багажник в поисках ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ SMART KEY. становится Эффективный SMART KEY REMOTE, найденный в багажнике, активирует SMK. ECU внешний зуммер SMK (подлежит уточнению), чтобы информировать пользователя о том, что багажник был найден с пультом в багажнике.

SMK отправляет команду открытия задней двери в BCM, чтобы открыть багажник повторно открыть, если установлен бит повторного открытия соединительной линии (BK). В этой функции «действующий» SMART KEY REMOTE означает любой ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ SMART KEY, принадлежащий автомобилю, даже если он ОТКЛЮЧЕН является.

•	За слепую зону в багажнике или любую Радиочастотные помехи могут не обеспечивать оповещение о соединительной линии. Условный из-за проникновения антенны бампера в область багажника заслонка может открываться без опознавательного устройства снаружи доступен.

•	За слепую зону в багажнике или любую Радиочастотные помехи могут не обеспечивать оповещение о соединительной линии.

Предупреждение смарт-ключа 1

1.	Предпосылки: Все терминалы выключены и хотя бы одна дверь открыта и заперта не заблокирован, регулярно проверяется SMK каждые 100 мс до тех пор, пока CAN/LIN активен.

2.	Случай: Состояние по крайней мере 1 дверной ручки изменится с разблокированного на заблокированное.

СМК меры:

•	ЕСЛИ ДИСТАНЦИОННЫЙ ВХОД НЕ ДЕЙСТВУЕТ SMK ищет пульты дистанционного управления внутри автомобиля. Та же стратегия LF следует использовать как предупреждение ID Off (только регистрация, без авторизации)

•	КОГДА ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ НЕ ДЕЙСТВУЕТ СМК поиск действующей ТП

Если пульт дистанционного управления или транспондер не найден, необходимое действие.

Если был найден эффективный пульт дистанционного управления или эффективный транспондер, SMK разблокирует автомобиль, отправив сообщение разблокировки ключа CAN. с номером пульта.

Если найден эффективный пульт дистанционного управления, SMK разблокирует автомобиль, отправив сообщение о разблокировке ключа CAN/LIN с номером пульта дистанционного управления отправляет.

Предупреждение смарт-ключа 2

1.	Предпосылки: Все клеммы ВЫКЛЮЧЕНЫ, и любая дверь (включая дверь багажника) открыта и нет УДАЛЕННОГО ВХОДА и нет состояния блокировки (возвращается SMK регулярно проверяется каждые 100 мс, пока CAN/LIN активен)

2.	Меры на транспортном средстве: Закрытие последней двери или багажника с заблокированными кнопками или во время блокировки

СМК меры:

В течение первых 500 мс после закрытия дверей, если все двери заблокированы:

•	ЕСЛИ ДИСТАНЦИОННЫЙ ВХОД НЕ ДЕЙСТВУЕТ SMK ищет пульты дистанционного управления внутри автомобиля. Должна использоваться та же стратегия LV, что и для предупреждения. ID Off (только регистрация, без аутентификации)

•	КОГДА ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ НЕ ДЕЙСТВУЕТ СМК поиск действующей ТП

Если пульт дистанционного управления не найден, никаких действий не требуется.

Если был найден эффективный пульт дистанционного управления или эффективный транспондер, SMK отправляет команду разблокировки по CAN и активирует внешнюю зуммер предупреждение.

Если эффективный пульт будет найден, SMK отправит команду разблокировки. через CAN/LIN и активирует внешний звуковой сигнал.

Дверной замок с умным ключом предупреждение

Предупреждение о блокировке двери 1

1.	Когда состояние терминала ACC или IGN и все двери закрыты и пользователь срабатывает защелку SMK, поиск производится снаружи автомобиля стартовал со стороны спускового крючка.

2.	Если действительный пульт дистанционного управления не найден, дальнейшие действия не выполняются. необходимый. Если, с другой стороны, будет найден действительный пульт дистанционного управления, прозвучит сигнал звуковой предупредительный сигнал.

3.	Если "b_Trunk Option == On" и "b_Trunk LockUnlockOption == On" удовлетворяют сигнализация блокировки включает заднюю дверь как дверь и переключатель запирания/отпирания двери багажного отделения действует как переключатель отпирания двери.

Предупреждение о блокировке двери 2

1.	Когда состояние зажима выключено и все двери не закрыты и пользователь срабатывает защелку SMK, поиск производится снаружи автомобиля стартовал со стороны спускового крючка.

2.	Если действительный пульт дистанционного управления не найден, дальнейшие действия не выполняются. необходимый. Если, с другой стороны, будет найден действительный пульт дистанционного управления, прозвучит сигнал звуковой предупредительный сигнал.

3.	Если "b_Trunk Option == On" и "b_Trunk LockUnlockOption == On" удовлетворяют сигнализация блокировки включает заднюю дверь как дверь и переключатель запирания/отпирания двери багажного отделения действует как переключатель отпирания двери.

Предупреждение о блокировке двери 3

1.	Когда состояние клещей выключено и ATWS считается снятым с охраны и все двери закрыты, и пользователь активирует блокировку SMK, начинается обыск внутри транспортного средства.

2.	Если действующий пульт не найден, поиск замка SMK начал. Если, с другой стороны, будет найден действительный пульт дистанционного управления, прозвучит сигнал звуковой предупредительный сигнал.

3.	Если "b_Trunk Option == On" и "b_Trunk LockUnlockOption == On" удовлетворяют сигнализация блокировки включает заднюю дверь как дверь и переключатель запирания/отпирания двери багажного отделения действует как переключатель отпирания двери.

Световое предупреждение смарт-ключа

1.	Когда состояние зажима — ACC или IGN, а скорость автомобиля ниже 3 км/ч осуществляется периодический поиск (каждые 3 с) в салоне транспортного средства, проведенного для проверки того, что действующий пульт дистанционного управления все еще находится в машине.

2.	Если действительный пульт дистанционного управления не найден, выдается предупреждение. становится если, с другой стороны, действующий пульт дистанционного управления найден, предупреждение не выдается.

функции безопасности (резерв на случай непредвиденных обстоятельств)

Если батарея пульта SMART KEY REMOTE разряжена или неисправна коробки передач доступны следующие функции:

•	Отпирание/запирание дверей или багажника (или задней двери в зависимости от Конфигурация автомобиля): Использование механического ключа

Информационные функции пользователя

Идентификатор предупреждения ВЫКЛ.

Предпосылки:

•	(ACC или IGNITION 1) & (открыта любая дверь или дверь багажника)

2.	Случай: Последняя открытая дверь будет закрыта

Мера СМК:

SMK ищет ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ SMART KEY внутри.

•	Если действующий пульт дистанционного управления SMART KEY не найден, активируется SMK издаст внешний зуммер, а также отправит предупреждение ID OUT через CAN (внешний и внутренний звуковой сигнал).

•	Если дверь соединена с клеммами и с внутренним эффективное дистанционное управление открывается и снова закрывается, переключатели SMK повторно включает аутентификацию и останавливает предупреждение. При подключении зажима к АСС СМК включает световой индикатор иммобилайзера а.

•	Если возникает ошибка НЧ (перегрев НЧ или помехи НЧ-антенны), система ведет себя так, как если бы пульт дистанционного управления не был найден.

поймать низкий напряжение батареи пульта дистанционного управления

Для обнаружения низкого напряжения батареи используется определенная стратегия. Измерение напряжения батареи и обнаружение низкого напряжения в пульте дистанционного управления интегрированный. Напряжение батареи измеряется, когда кнопка на пульте дистанционного управления нажата или получена команда измерения НЧ.

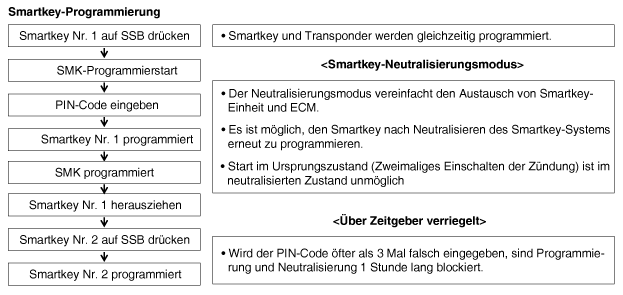

Описание программирования

В этой главе описывается программирование SMK и пультов дистанционного управления.

Для программирования СМК и брелков требуется подключение к диагностическому прибору состоять.

режим программирования

Во всех режимах процедуры программирования контролируются SMK.

Перед запуском сервисного программирования входной сигнал Эффективное дистанционное управление и секретный код автомобиля (также называемый PIN-кодом) должно быть известно.

режим обучения

Этот режим используется дилерами для установки SMK и/или набора ключей. заменить или зарегистрировать дополнительные ключи для существующей системы. Это означает, что в системе уже запрограммирован определенный PIN-код. ПИН-код фиксируется на весь срок службы автомобиля, поэтому он должен быть в этом режиме работы можно использовать тот же PIN-код. В противном случае программирование работает нет.

Описание процедуры режима обучения (Шаг за шагом)

Задача : Процедура программирования ключа на станции технического обслуживания.

начальное состояние :

–	Замена СМК: СМК не запрограммирован, смарт ключ и пульт уже запрограммированы с тем же PIN-кодом

–	Программирование дополнительных или новых ключей: SMK уже включен запрограммирован с тем же PIN-кодом

начиная после и установка (запуск в незапрограммированном состоянии)

После замены новым блоком смарт-ключа или дистанционным ключом можно начать следующим образом.

•	Для запуска в незапрограммированном состоянии

•	Все связанные части не запрограммированы (интеллектуальный ключ, ECM)

•	Нажмите педаль тормоза в диапазоне P или N

•	Нажмите кнопку запуска один раз незапрограммированным смарт-ключом.
