Kia Stonic: Elektrisch verchromter Innenrückspiegel / Zündschalter

Ремонт Kia Stonic (YB) / Elektrisch verchromter Innenrückspiegel / Zündschalter

Репаратурверфарен

ПРЮФУНГ

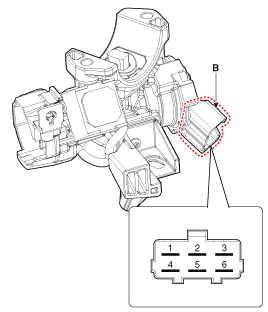

1.	Den Schlüsselwarnshalter-Steckverbinder (A) и den Zündschaltersteckverbinder (B) фон дер Lenksäule abziehen.

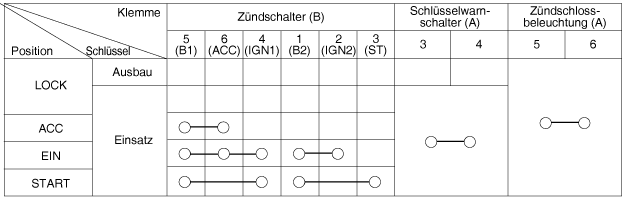

2.	Zwischen den Relaisklemmen auf Durchgang prüfen.

3.	Wenn die Durchgangsmessung nicht der Spezifikation entspricht, Zündschalter эрзецен.

Аусбау

1.	Аккумуляторная батарея.

2.	Untere Armaturenbrettverkleidung abbauen. (Siehe Karosserie - "Untere Armaturenbrettverkleidung")

3.	Obere/untere Lenksäulenverkleidung abnehmen. (Siehe Karosserie - "Lenksäulenverkleidung")

4.	Den Mehrfunktionsschalter ausbauen. (Siehe Karosserieelektrik - "Комбишальтер")

5.	Zündschalter-Steckverbinder (A) и Steckverbinder (B) von Schlüsselwarnung / Wegfahrsperre entfernen.

6.	Schlüssel einstecken und in Position ACC drehen.

7.	Sicherungsstift (A) mit der Ahle eindrücken.

Zündschlosszylinder (A) ausbauen.

B: Шлюссельварншалтер

C: Zündschaltersteckverbinder

9.	Befestigungsschrauben lösen, dann Zündschalter (A) ausbauen.

Эйнбау

•	Scherbolzen nicht wieder verwenden.

•	Beim Anbringen neuer Scherbolzen an der Zündschaltereinheit die Scherbolzen anziehen, bis der Kopf abgetrennt wird.

1.	Zündschalter montieren.

2.	Den Schlüsselzylinder montieren.

3.	Steckverbinder von Zündschalter und Schlüsselwarnung / Wegfahrsperre аншлиссен.

4.	Multifunktionsschalter einbauen.

5.	Obere und untere Lenksäulenverkleidung anbringen.

6.	Untere Armaturenbrettverkleidung einbauen.

7.	Minuspol (-) der Batterie anschließen.
