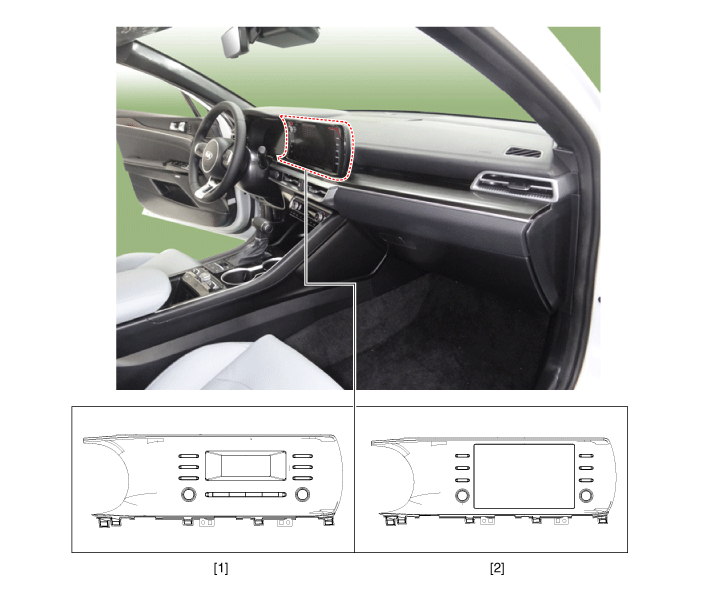

Компоненты и расположение компонентов

Компоненты

1. Головное аудиоустройство 2. Отображение головного аудиоустройства

Принципиальные диаграммы

Разъем и функция терминала

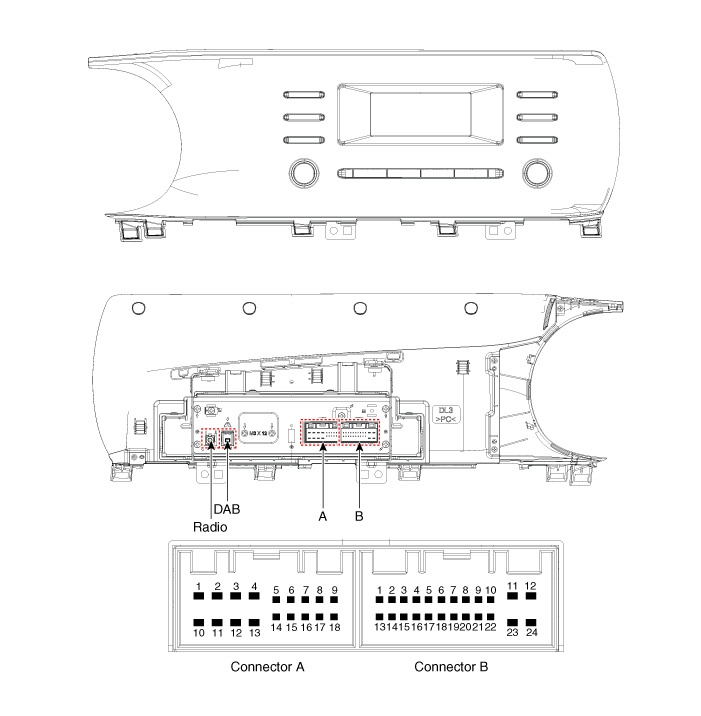

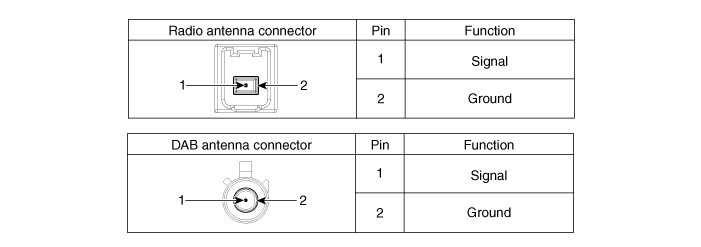

Аудио 4.0

Приколоть Функция
Соединитель А Соединитель Б
1 Динамик задней левой двери (+) -
2 Динамик левой передней двери (+) -
3 Динамик правой передней двери (+) -
4 Динамик задней правой двери (+) Ключ на руль
5 - -
6 Дверь открыта USB-данные_Высокий
7 - USB_VCC
8 Освещение (+) -
9 фиксатор -
10 Динамик задней левой двери (-) МИК (+)
11 Динамик левой передней двери (-) АКК
12 Динамик правой передней двери (-) Батарея (+)
13 Динамик правой задней двери (-) -
14 - -
15 - -
16 - Сигнал скорости автомобиля
17 Освещение (-) Рулевое колесо_key_Ground
18 Пульт антенны Данные USB_Низкий
19 USB-земля
20 -
21 -
22 МИК (-)
23 -
24 Земля

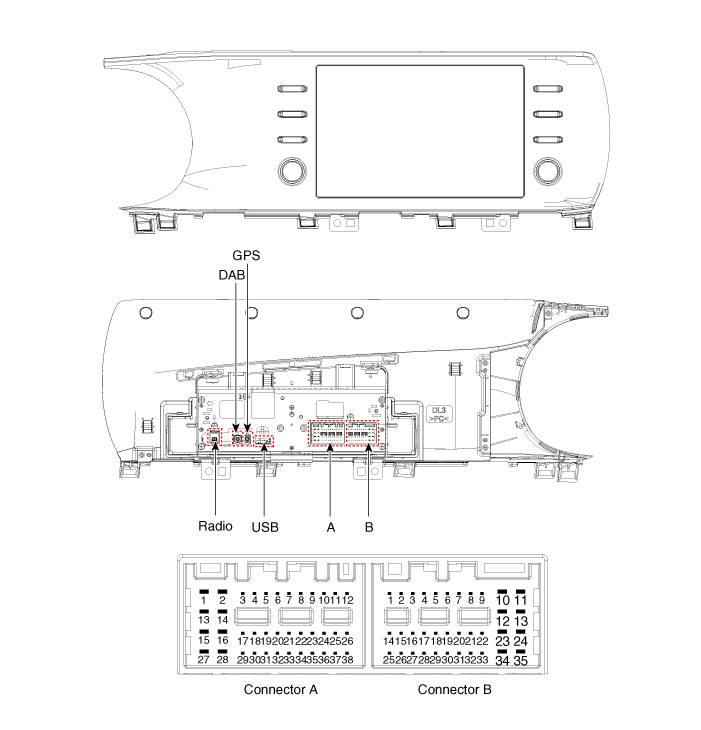

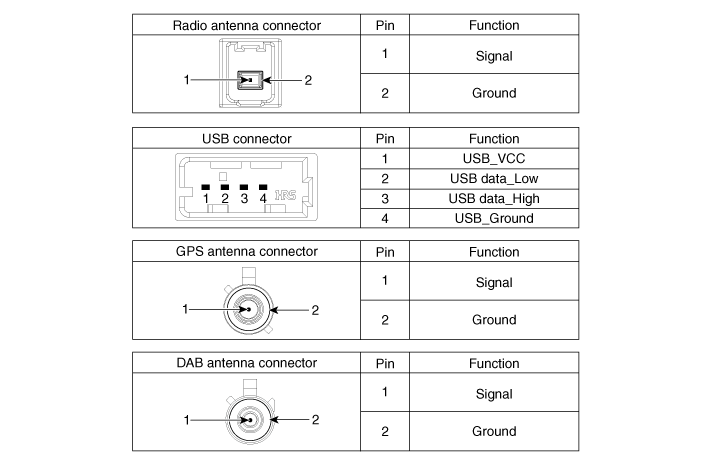

Дисплей Аудио 2.0

Приколоть Функция
Соединитель А Соединитель Б
1 Динамик задней левой двери (+) -
2 Динамик задней левой двери (-) МИК (+)
3 - -
4 - -
5 - -
6 RVM: Питание камеры/SVM: - Освещение (+)
7 RVM : Видео с камеры / SVM : Видео с камеры (Y) MM-CAN (высокий)
8 RVM : - / SVM : Видео с камеры (C) -
9 - -
10 - Батарея (+)
11 - Батарея (+)
12 Ключ на руль Земля
13 Динамик левой передней двери (+) Земля
14 Динамик левой передней двери (-) -
15 Динамик правой передней двери (-) МИК (-)
16 Динамик правой передней двери (+) SVM: Обнаружить2
17 - -
18 - -
19 - Освещение (-)
20 RVM : заземление камеры / SVM : заземление MM-CAN (низкий)
21 RVM : Земля видео камеры / SVM : Земля видео камеры (Y) -
22 RVM : - / SVM : Видеокамера (C) заземление АКК
23 - -
24 - -
25 - -
26 Рулевое колесо_key_Ground -
27 Динамик правой задней двери (-) -
28 Динамик задней правой двери (+) -
29 - -
30 - -
31 - -
32 RVM : - / SVM : Обнаружение1 -
33 RVM : Заземление экрана камеры / SVM : Экран видеокамеры (Y) IGN1
34 RVM : - / SVM : Экран видеокамеры (C) -
35 - -
36 -
37 -
38 Сигнал скорости автомобиля

Процедуры ремонта

Удаление

  1. Отсоедините отрицательную клемму аккумулятора.

  2. Снимите декоративную накладку [RH].

    (Обратитесь к разделу «Тело» — «Гарнир Crash Pad»)

  3. Снимите головное аудиоустройство.

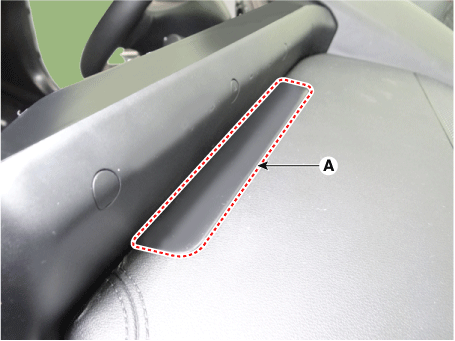

    1. Снимите верхнюю панель центральной панели (A) с помощью отвертки. или ремувер.

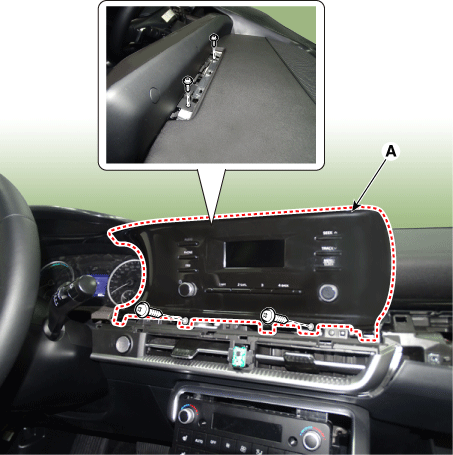

    2. Снимите головное аудиоустройство (A) после ослабления крепежных винтов.

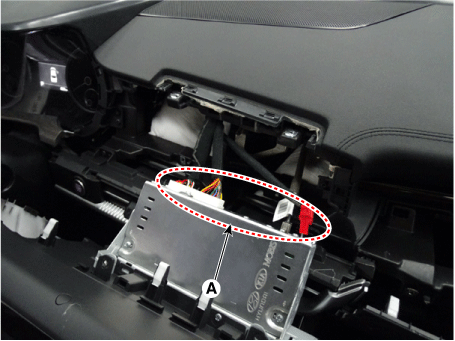

    3. Отсоедините все разъемы (А) от головного аудиоустройства.

Монтаж

  1. Установите в порядке, обратном снятию.
