Электрическая система кузова
Внешний усилитель
Место в руководстве: Электрическая система кузова
8шагов
~48мин
2/5сложность
Выполнено 0 из 8
Компоненты и расположение компонентов

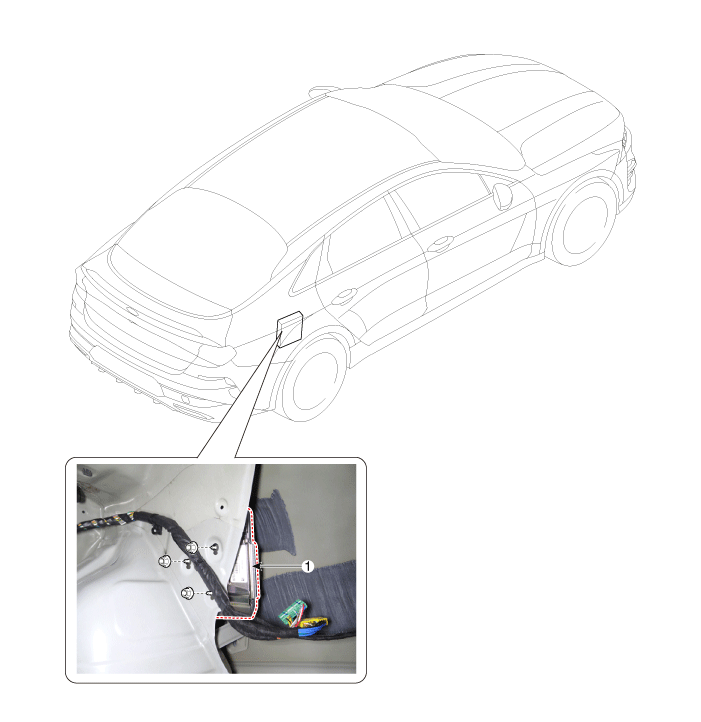

Расположение компонента
| 1. Внешний усилитель |
Принципиальные диаграммы

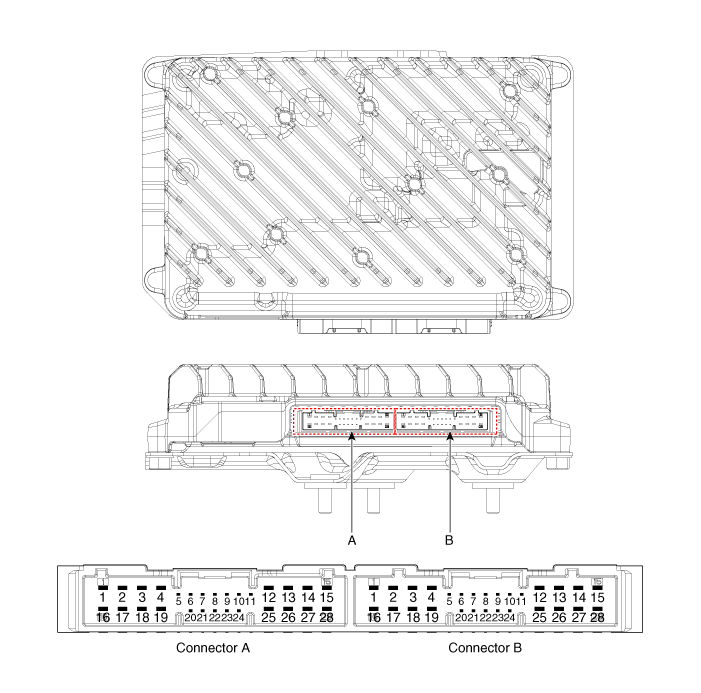

Разъем и функция терминала
| Приколоть | Функция | |
| Соединитель А | Соединитель Б | |
| 1 | Батарея (+) | Твитер правой передней двери (+) |
| 2 | Батарея (+) | Твитер левой передней двери (+) |
| 3 | Батарея (+) | Сабвуфер (+) |
| 4 | Батарея (+) | - |
| 5 | - | - |
| 6 | MM-CAN (высокий) | - |
| 7 | MM-CAN (низкий) | Усилитель голосовой навигации (+) |
| 8 | АКК | - |
| 9 | - | - |
| 10 | - | - |
| 11 | - | - |
| 12 | Правый динамик объемного звучания (+) | Динамик задней правой двери (+) |
| 13 | Левый динамик объемного звучания (+) | Динамик задней левой двери (+) |
| 14 | Правый среднечастотный динамик (+) | Центральный динамик(+) |
| 15 | Левый среднечастотный динамик (+) | - |
| 16 | Земля | Твитер правой передней двери (-) |
| 17 | Земля | Твитер левой передней двери (-) |
| 18 | Земля | Сабвуфер (-) |
| 19 | Земля | - |
| 20 | Усилитель SPDIF (высокий) | - |
| 21 | Усилитель SPDIF (Низкий) | Усилитель голосовой навигации (-) |
| 22 | Усилитель SPDIF (земля) | - |
| 23 | - | - |
| 24 | IGN1 | - |
| 25 | Правый динамик объемного звучания (-) | Динамик правой задней двери (-) |
| 26 | Левый динамик объемного звучания (-) | Динамик задней левой двери (-) |
| 27 | Правый среднечастотный динамик (-) | Центральный динамик (-) |
| 28 | Левый среднечастотный динамик (-) | - |
Процедуры ремонта
осмотр

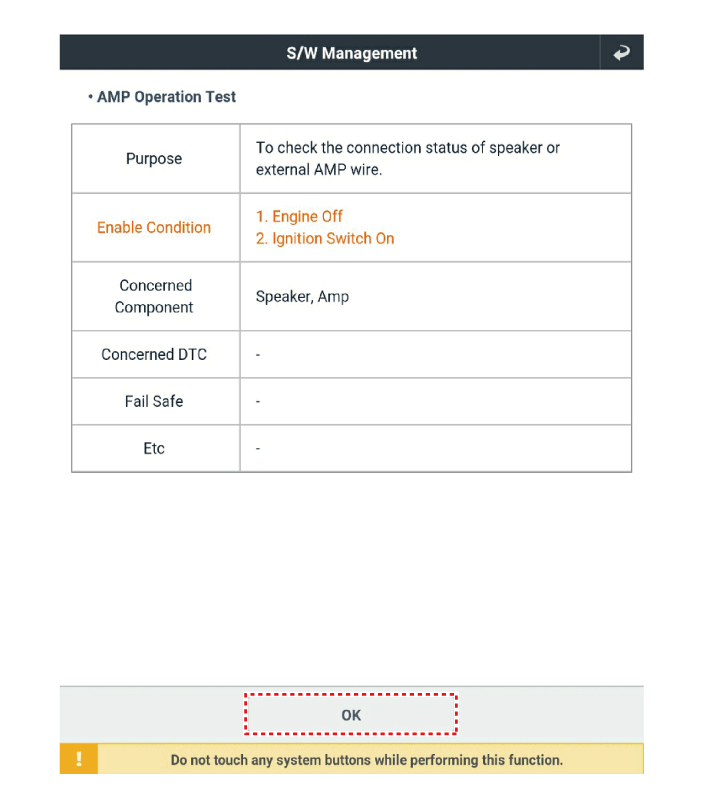

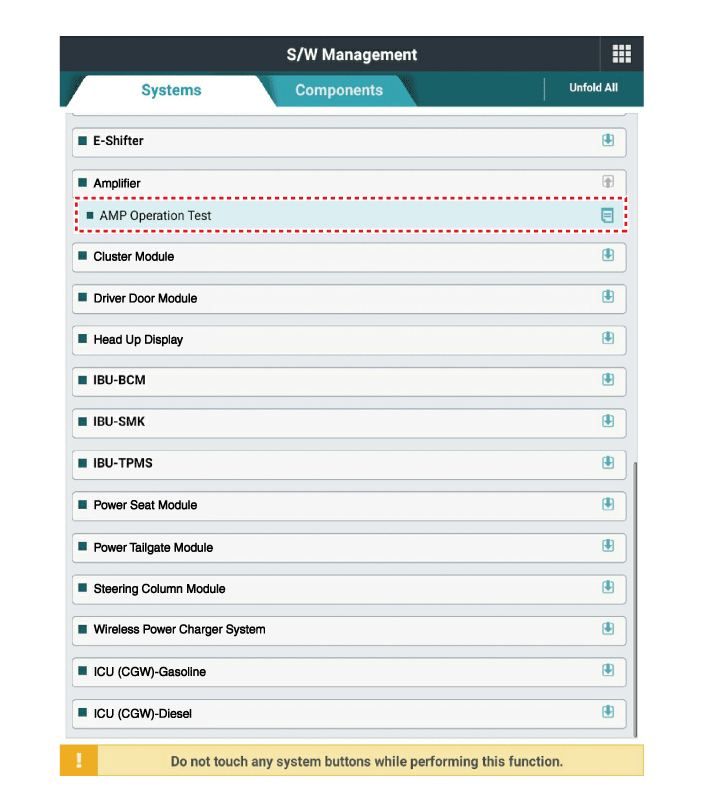

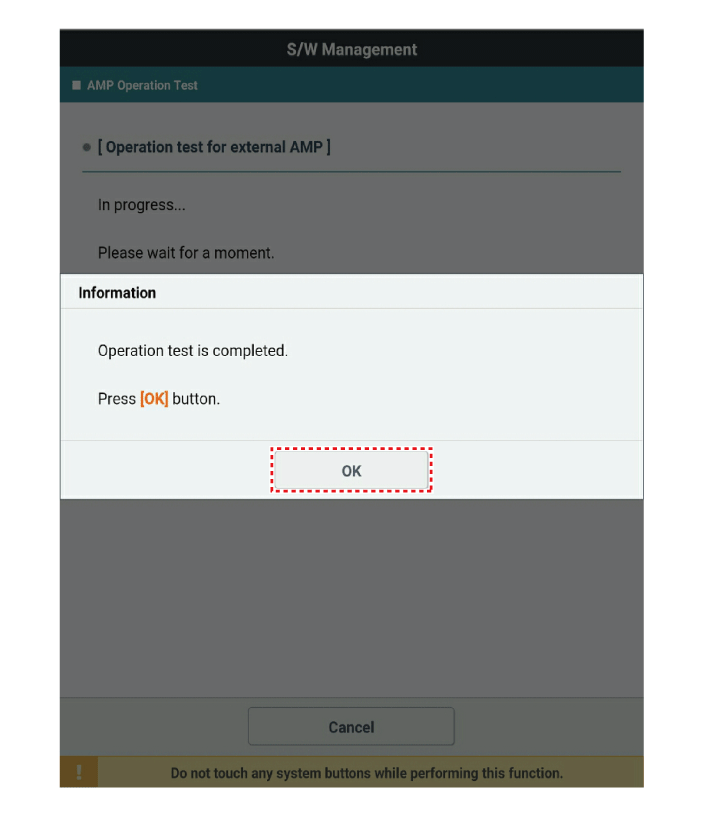

Выполните проверку работы AMP с помощью KDS.
Удаление
Отсоедините отрицательную клемму аккумулятора.
Снимите правую боковую обшивку багажника.
(См. Кузов — «Боковая отделка багажника»)

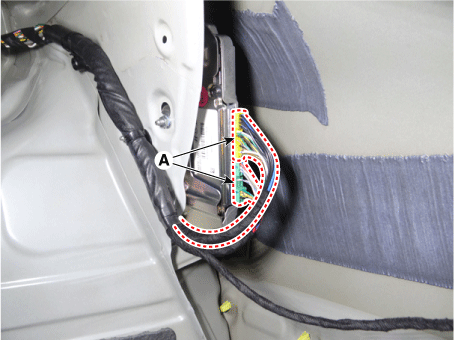

Отсоедините разъемы внешнего усилителя (А).

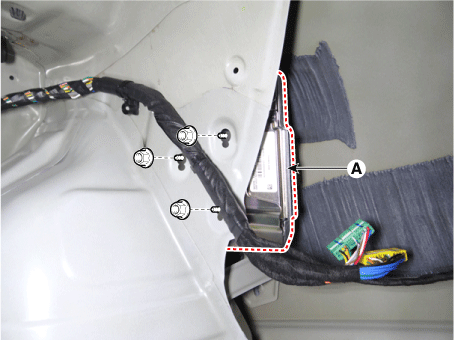

Снимите внешний усилитель (А), ослабив крепежные гайки.
Монтаж
Установите в порядке, обратном снятию.
