Пульт дистанционного управления на рулевом колесе (SWRC)

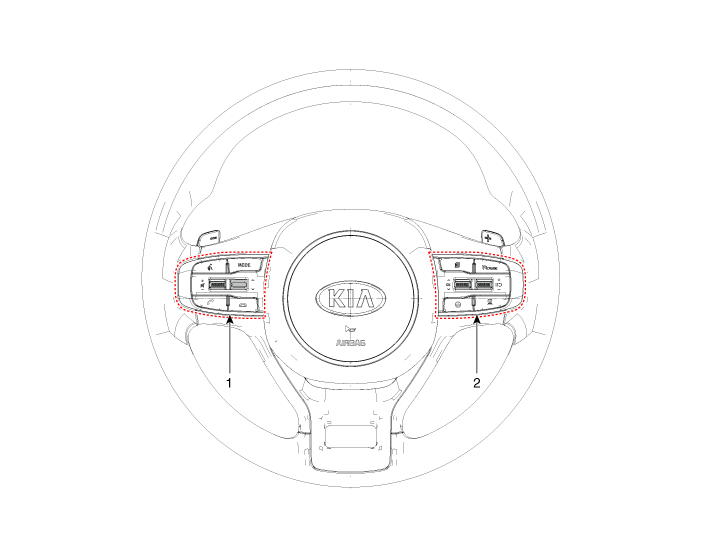

Компоненты и расположение компонентов

Компоненты

Принципиальные диаграммы

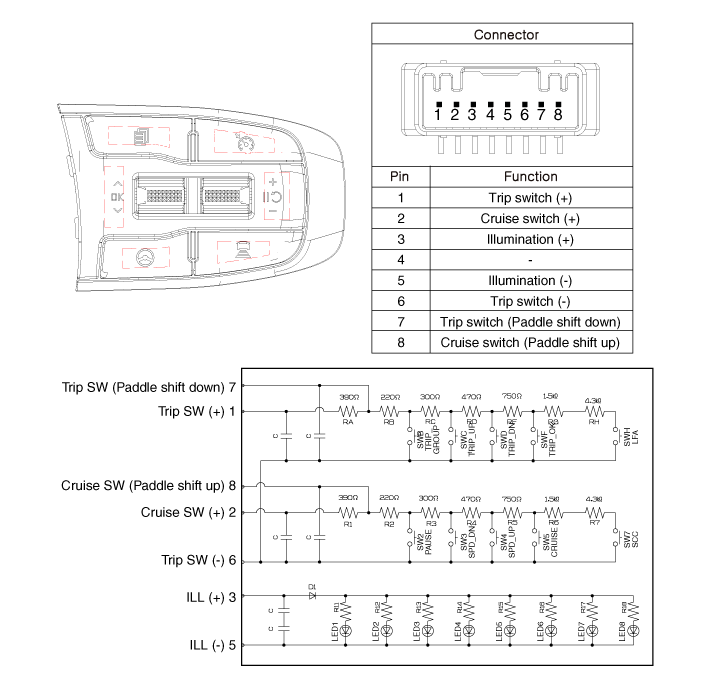

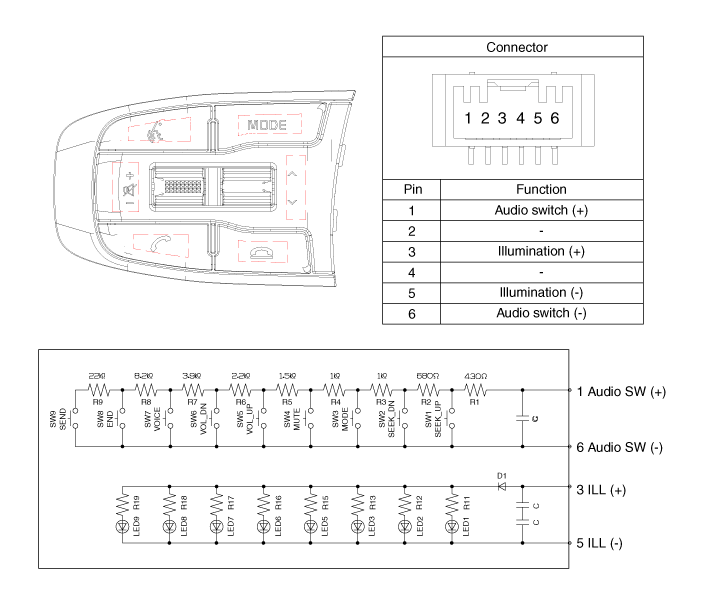

Принципиальная электрическая схема

[Аудио + Bluetooth + Голос]

[Поездка + SCC + LFA]

Процедуры ремонта

Удаление

1. 1

   Отсоедините отрицательную клемму аккумулятора.

2. 2

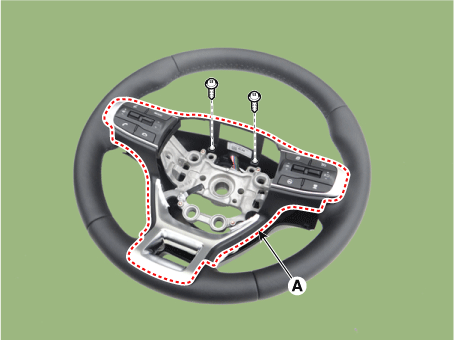

   Снимите рулевое колесо в сборе.

   (См. Система рулевого управления — «Рулевое колесо»)

3. 3

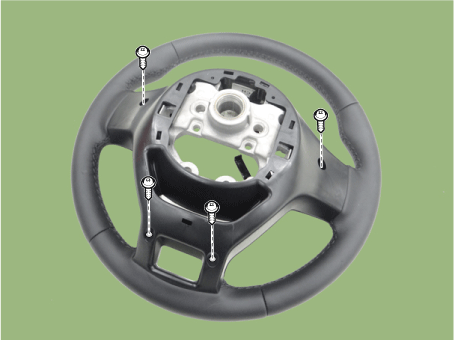

   Ослабьте крепежные винты (А).



4. 4

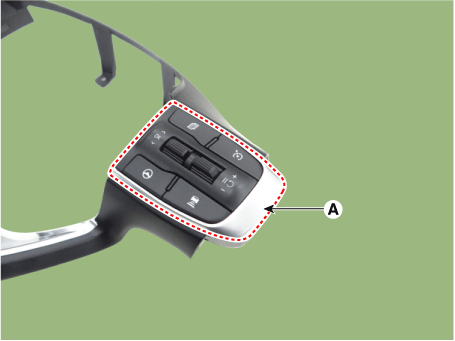

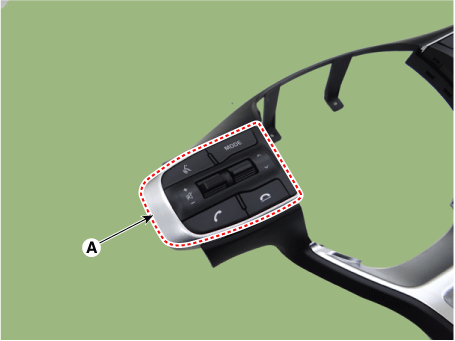

   Снимите узел пульта дистанционного управления с рулевого колеса (А), ослабив монтажные винты.



5. 5

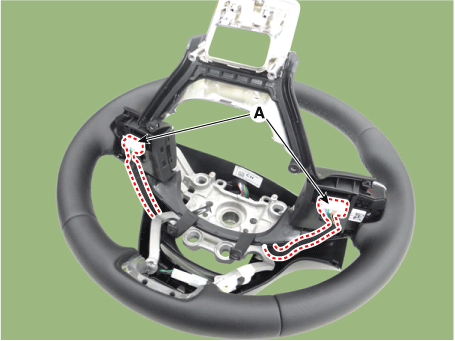

   Отсоедините разъемы пульта дистанционного управления на рулевом колесе (А).



6. 6

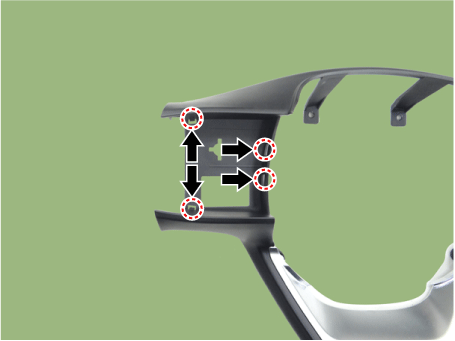

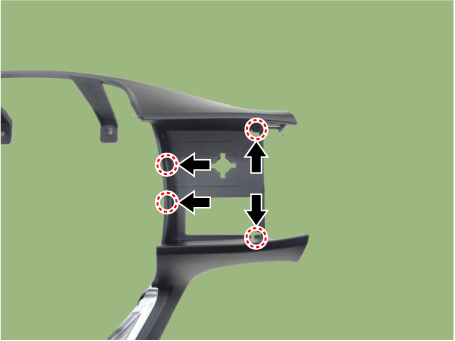

   Снимите пульты дистанционного управления с рулевого колеса (А), нажав на крючки. в направлении стрелки.

   [левый]





   [Правый]





Монтаж

1. Установите в порядке, обратном снятию.

осмотр

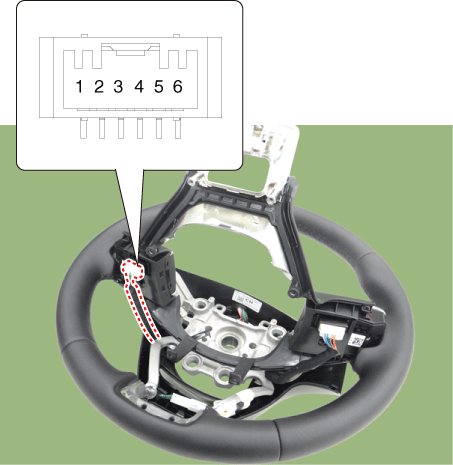

1. Проверьте сопротивление между клеммами в каждом положении переключателя.

   [Аудио + Bluetooth + Голос]



   Выключатель	Соединительный терминал	Сопротивление (±3%)
   ПОИСК ВВЕРХ	1-6	430 Ом
   ПОИСК Вниз		1,11 кОм
   РЕЖИМ		2,11 кОм
   НЕМОЙ		3,11 кОм
   Громкость (+)		4,61 кОм
   Объем (-)		6,81 кОм
   Голос		10,71 кОм
   КОНЕЦ		18,91 кОм
   ОТПРАВЛЯТЬ		40,91 кОм

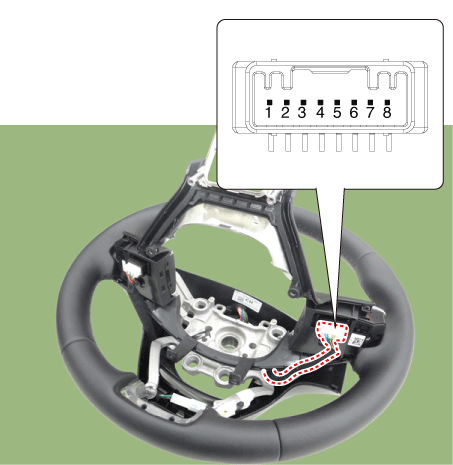

   [Поездка + SCC + МАФ]



   Выключатель	Соединительный терминал	Сопротивление (±3%)
   Пауза	2-6	610 Ом
   Снизить скорость)		910 Ом
   Скорость (вверх)		1,38 кОм
   Круиз ВКЛ/ВЫКЛ		2,13 кОм
   ССС		7,93 кОм
   Поездка группа	1-6	610 Ом
   Подножка)		910 Ом
   Поездка (вниз)		1,38 кОм
   Поездка (ОК)		2,13 кОм
   МАФ		7,93 кОм
