Жидкость для автоматической коробки передач

Процедуры ремонта

осмотр

Автоматическая коробка передач Проверка уровня жидкости (ATF)

1. 1

   Снимите воздушный фильтр в сборе.

   G 2.0 MPI (см. Механическая система двигателя — «Воздушный фильтр»)

   G 2.5 GDI (см. Механическая система двигателя — «Воздушный фильтр»)

2. 2

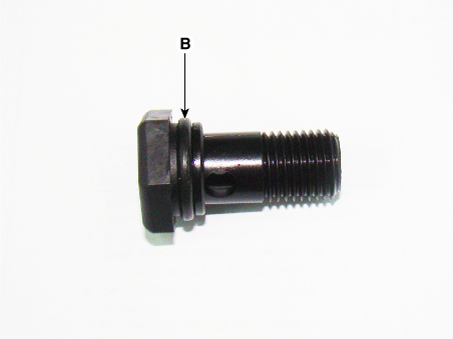

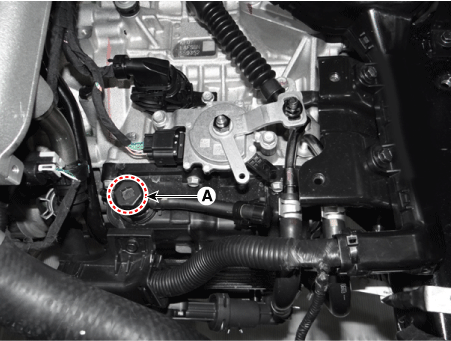

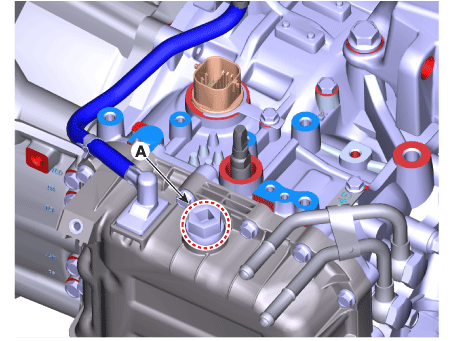

   Залейте 0,7 л ATF SP-IV через заливное отверстие ATF после снятия болт с проушиной (А).

   [G 2,0 МПа - A6MF1-2]



   [G 2.5 GDI-A8MF1]



3. 3

   Снимите выключатель блокировки. [G 2.0 MPI — только A6MF1-2]

   (См. раздел «Система управления автоматической коробкой передач — «Выключатель ингибитора»).

4. 4

   Запустите двигатель, чтобы прогреть ATF.

5. 5

   С помощью KDS убедитесь, что температура ATF находится в пределах от 50 °C до 60°С (122-140°F).

6. 6

   Медленно перемещайте рычаг переключения передач из положения «P» в положение «D», а затем обратно в положение «P». Повторить эту последовательность два раза, а затем переместите рычаг переключения передач в положение «P».

7. 7

   Снимите нижнюю крышку.

   G 2.0 MPI (см. Механическая система двигателя — «Под крышкой машинного отделения»)

   G 2.5 GDI (см. Механическая система двигателя — «Под крышкой машинного отделения»)

8. 8

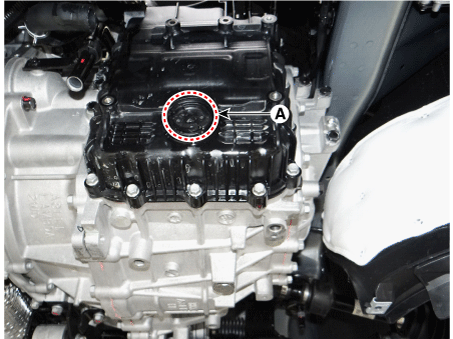

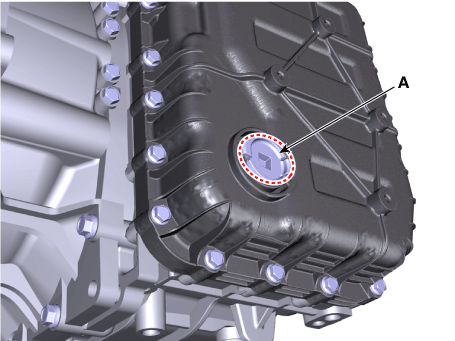

   Поднимите автомобиль и снимите пробку уровня ATF (A) с корпуса клапана. крышка.

   [G 2,0 МПа - A6MF1-2]



   [G 2.5 GDI-A8MF1]



9. 9

   Проверьте уровень АТФ.

   Нормально: ATF вытекает тонкой масляной струей.

   Чрезмерное: (ненормально): более 0,9 л ATF вытекает за 2 минуты.

   Недостаточно : (ненормально): поток жидкости отсутствует.

10. 10

    Установите пробку уровня ATF (А).

    [G 2,0 МПа - A6MF1-2]



    [G 2.5 GDI-A8MF1]



11. 11

    Опустите автомобиль и установите болт с проушиной (A).

    Момент затяжки : 4,9–5,9 Н·м

    [G 2,0 МПа - A6MF1-2]



    [G 2.5 GDI-A8MF1]



12. 12

    Установите переключатель блокировки. [G 2.0 MPI — только A6MF1-2]

    (См. раздел «Система управления автоматической коробкой передач — «Выключатель ингибитора»).

13. 13

    Установите воздушный фильтр в сборе.

    G 2.0 MPI (см. Механическая система двигателя — «Воздушный фильтр»)

    G 2.5 GDI (см. Механическая система двигателя — «Воздушный фильтр»)

14. 14

    Установите нижнюю крышку.

    G 2.0 MPI (см. Механическая система двигателя — «Под крышкой машинного отделения»)

    G 2.5 GDI (см. Механическая система двигателя — «Под крышкой машинного отделения»)
