Kia Optima: передняя дверь / защелка передней двери

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Кузов (внутри и снаружи) / Передняя дверь / Защелка передней двери

Компоненты и расположение компонентов

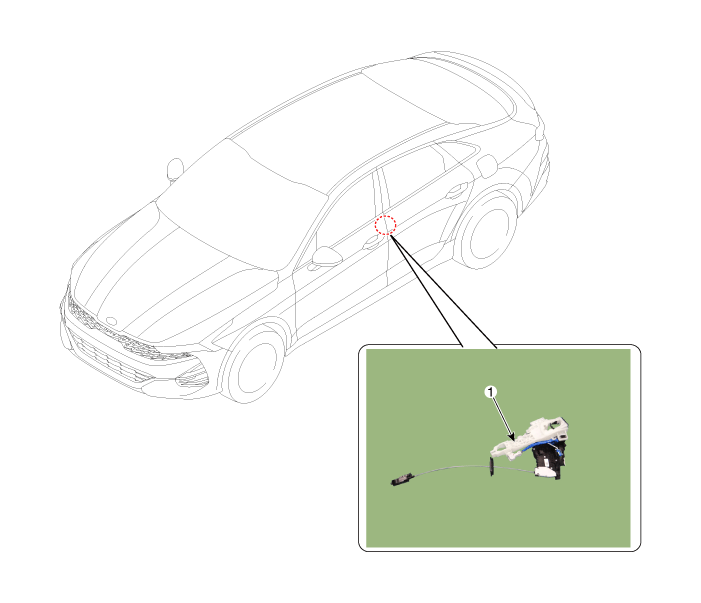

Расположение компонента

1. Замок передней двери

Процедуры ремонта

Замена

•	При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.

•	Наденьте перчатки, чтобы не поранить руки.

1.	Снимите модуль передней двери. (См. Передняя дверца — «Модуль передней дверцы»)

2.	Снимите наружную ручку передней двери. (См. Передняя дверь — «Внешняя ручка передней двери»)

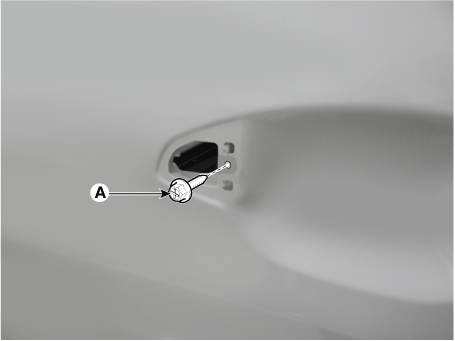

Ослабьте болт крепления основания внешней ручки передней двери.

Момент затяжки :

4,9–5,9 Н·м (0,4–0,6 кгс·м, 2,9–4,3 фунт-фут, 34,7–52,1 фунт · дюйм)

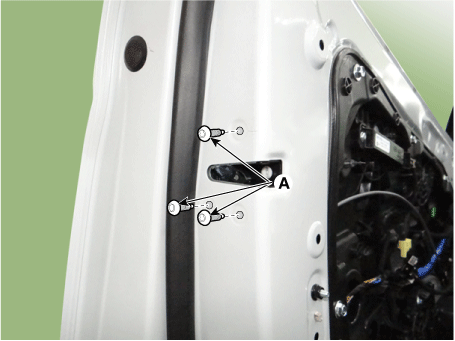

Ослабьте крепежные винты защелки передней двери (А).

Момент затяжки :

6,9–10,8 Н·м (0,7–1,1 кгс·м, 5,0–8,0 фунт·фут, 60,8–95,5 фунт · дюйм)

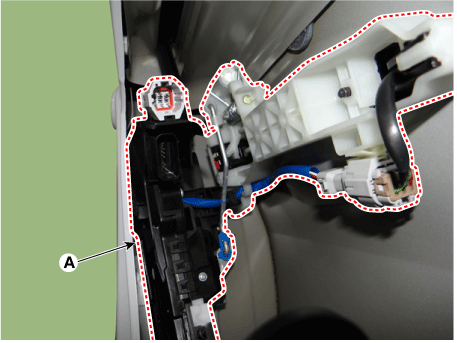

5.	Снимите узел защелки передней двери (А).

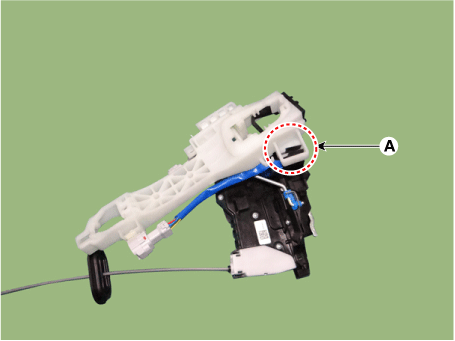

6.	Откройте крышку, чтобы снять основание внешней ручки передней двери, нажав стопорный штифт (А).

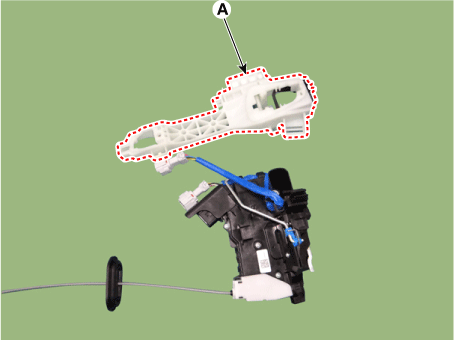

7.	Ослабьте зажим разъема замка передней двери и снимите переднюю дверь. основание внешней ручки (A).

Для установки выполните процедуру удаления в обратном порядке.

•	Убедитесь, что разъем подключен правильно.

•	Убедитесь, что дверь запирается/разблокируется и открывается/закрывается правильно.

•	Замените все поврежденные зажимы (или фиксаторы штифтового типа).
