Модуль передней двери

Компоненты и расположение компонентов

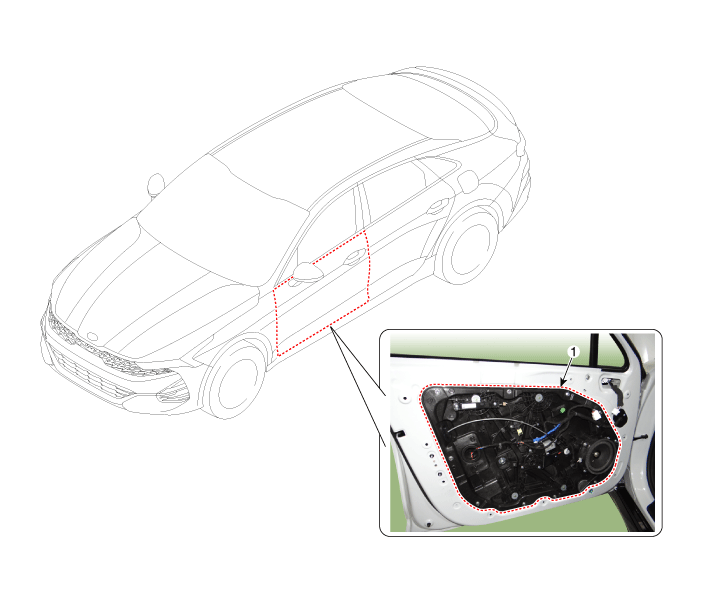

Расположение компонента

Процедуры ремонта

Замена

1. 1

   Снимите стекло передней двери.

   (См. Передняя дверь — «Оконное стекло передней двери»)

2. 2

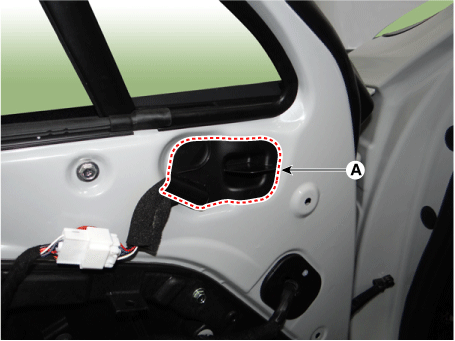

   С помощью отвертки или съемника снимите кожух наружного зеркала заднего вида. (А).



3. 3

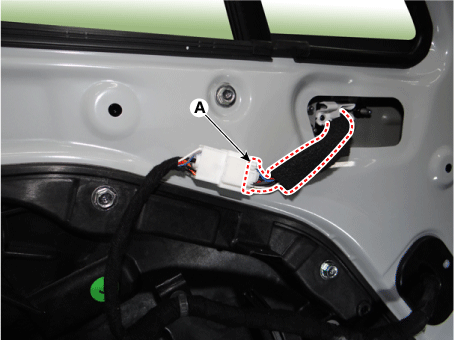

   Разъедините разъем (А) наружного зеркала и снимите крепежный зажим.



4. 4

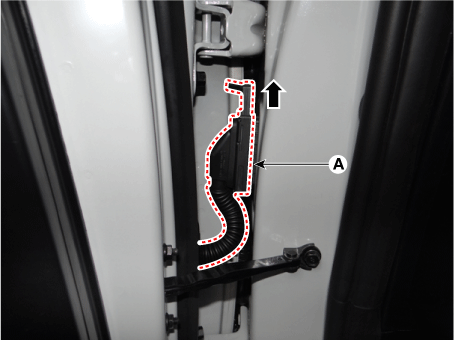

   Освободите стопорный штифт в направлении стрелки и снимите разъем главной проводки передней двери (А).



5. 5

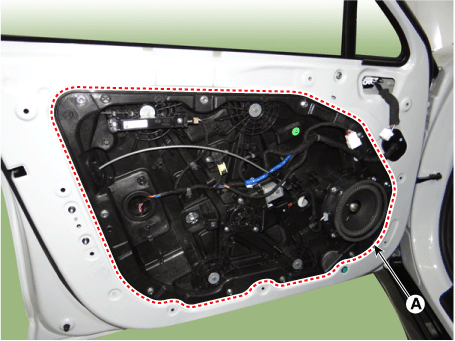

   Ослабьте крепежные болты и снимите модуль передней двери (А).

   Момент затяжки : 7,8–11,8 Н·м



6. 6

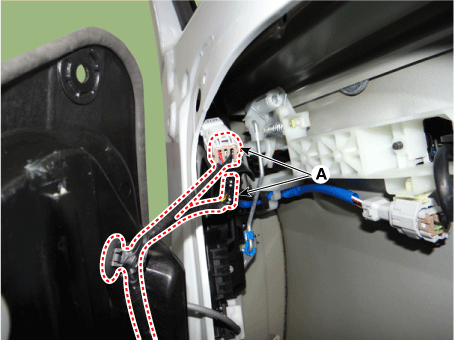

   Отсоедините разъемы замка передней двери (А).



7. 7

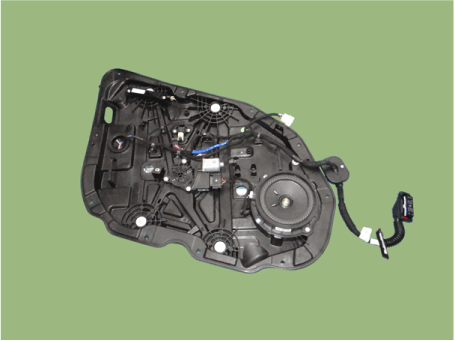

   Отсоедините разъемы и жгут проводов модуля передней двери.



8. 8

   Снимите передний динамик.

   (См. Электрическая система кузова — «Динамики»)

9. 9

   Снимите электродвигатель переднего стеклоподъемника.

   (См. Электрическая система кузова — «Электродвигатель стеклоподъемника»)

10. 10

    Для установки выполните процедуру удаления в обратном порядке.
