Наружная ручка передней двери

Компоненты и расположение компонентов

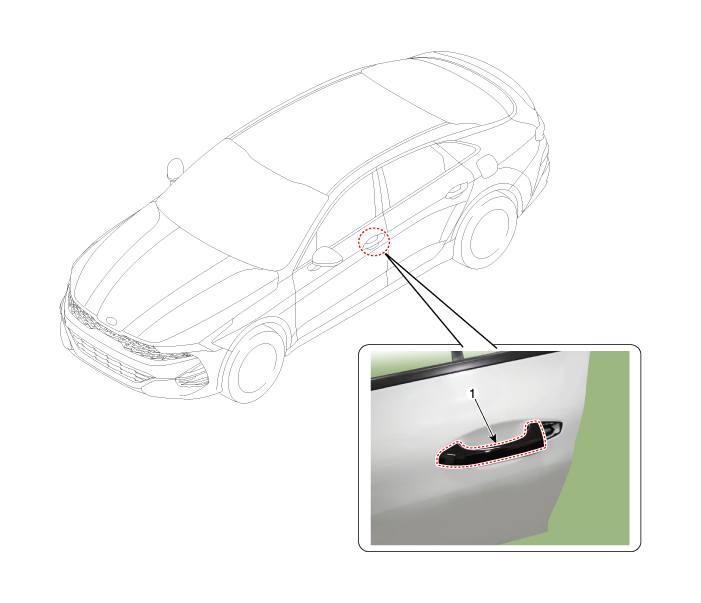

Расположение компонента

Процедуры ремонта

Замена

1. 1

   Снимите модуль передней двери.

   (См. Передняя дверца — «Модуль передней дверцы»)

2. 2

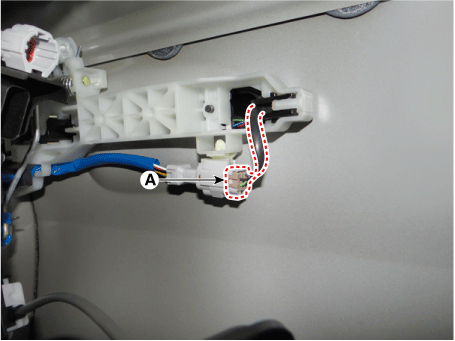

   Нажмите на стопорный штифт и отсоедините разъем наружной ручки передней двери. (А).



3. 3

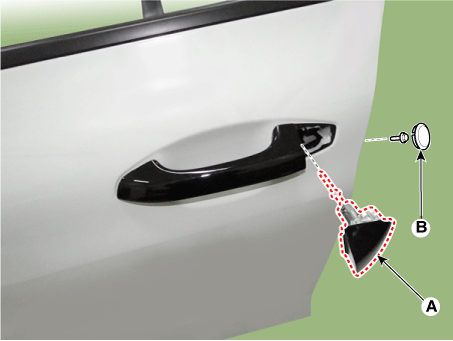

   Снимите заглушку отверстия (B).

4. 4

   Ослабив крепежный болт, затем снимите переднюю дверь снаружи крышку ручки (А).

   Момент затяжки : 7,8–11,8 Н·м



5. 5

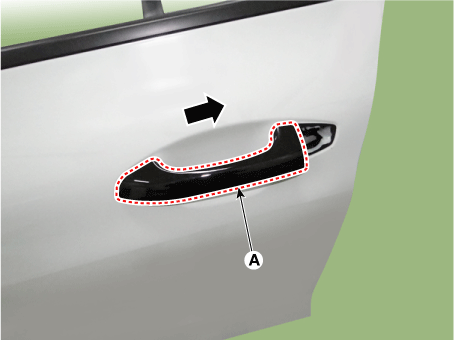

   Снимите наружную ручку передней двери (А), сдвинув ее назад.



6. 6

   Для установки выполните процедуру удаления в обратном порядке.
