Kia Optima: система передней подвески / передняя стойка в сборе

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Подвесная система / Система передней подвески / Передняя стойка в сборе

Компоненты и расположение компонентов

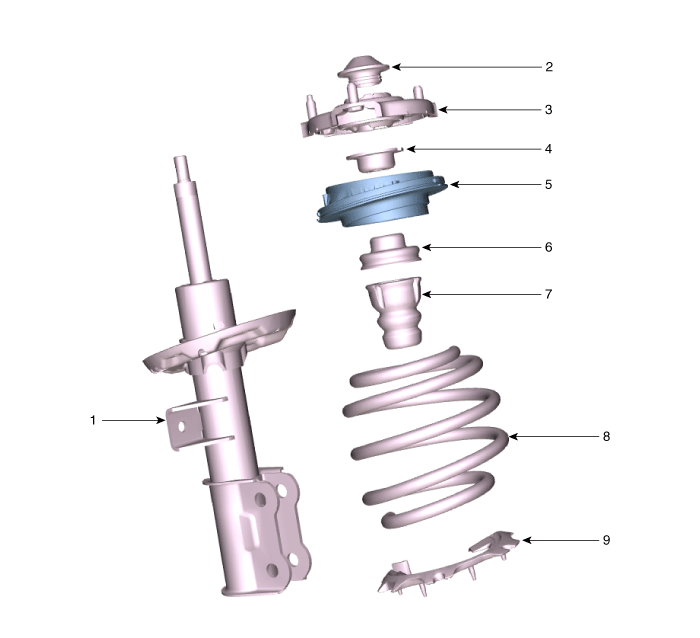

Компоненты

1. Стойка в сборе
2. Пылезащитный колпачок изолятора
3. Изолятор
4. Пружинная верхняя накладка
5. Подшипник стойки

6. Накладка подшипника стойки
7. Резина бампера
8. Спиральная пружина
9. Пружинная нижняя накладка

Процедуры ремонта

Удаление

1.	Отсоедините клемму (-) аккумуляторной батареи.

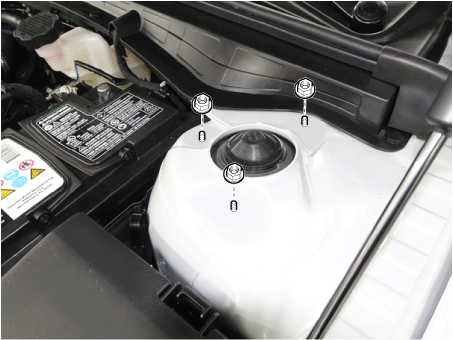

Ослабьте верхние гайки крепления передней стойки (А).

Момент затяжки :

53,9–68,6 Н·м (5,5–7,5 кгс·м, 39,8–50,6 фунт-фут)

3.	Снимите переднее колесо и шину. (См. Шины/Колеса — «Колесо»)

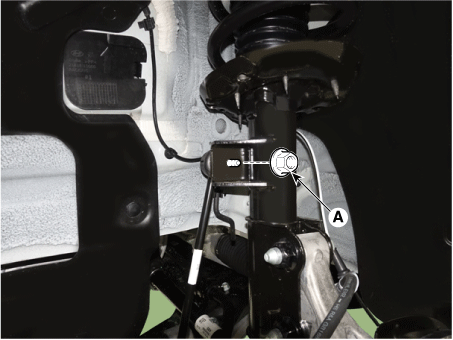

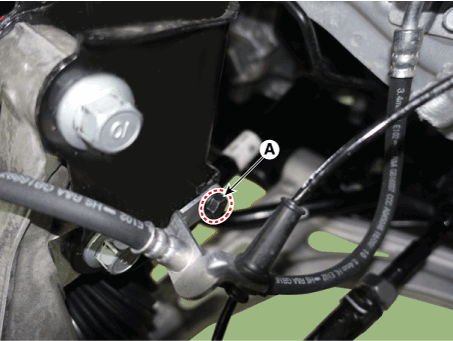

Ослабьте крепежный болт (А) и снимите кронштейн тормозного шланга с сборка стойки.

Момент затяжки :

8,8–13,7 Н·м (0,9–1,4 кгс·м, 6,5–10,1 фунт-фут)

Отсоедините стойку стабилизатора от передней стойки в сборе после ослабления гайка (А).

Момент затяжки :

98,1–117,7 Н·м (10,0–12,0 кгс·м, 72,3–86,8 фунт-фут)

•	При ослаблении гайки (А) зафиксируйте внешний шестигранник тяга стабилизатора поперечной устойчивости.

•	Будьте осторожны, чтобы не повредить пыльники стабилизатора поперечной устойчивости.

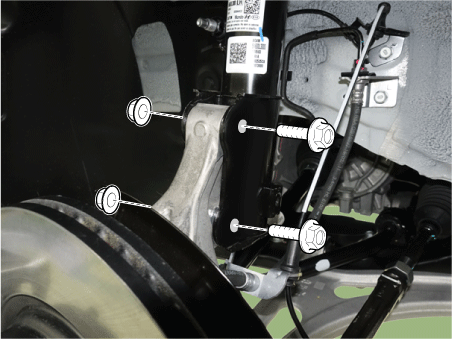

Снимите переднюю стойку в сборе с передней оси, ослабив болты и гайки.

Момент затяжки :

196,1–215,7 Н·м (20,0–22,0 кгс·м, 144,7–159,1 фунт-фут)

Разборка

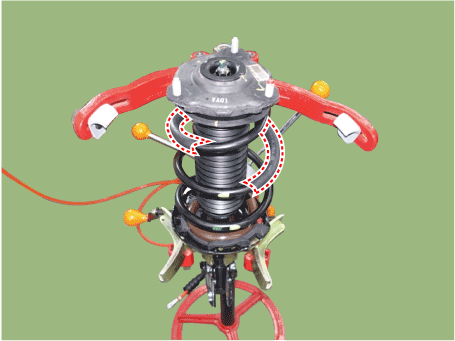

•	При сжатии цилиндрической пружины будьте осторожны, так как коррозия из-за повреждения окраски витой пружины. Для того, чтобы избегайте такого повреждения краски, сжимайте, надев сливной шланг, и т. д. (см. рисунок ниже).

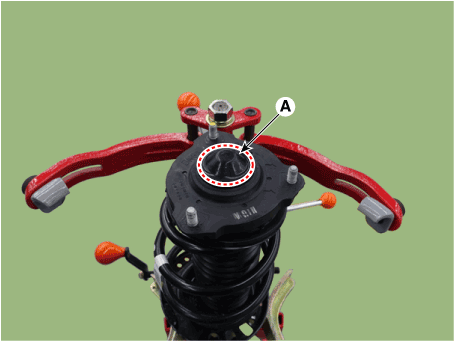

1.	Снимите пылезащитную крышку изолятора (А).

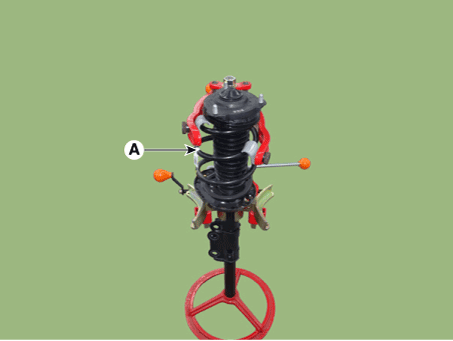

2.	Используя приспособление для сжатия пружин, сожмите винтовую пружину (А). Не сжимайте пружину больше, чем необходимо.

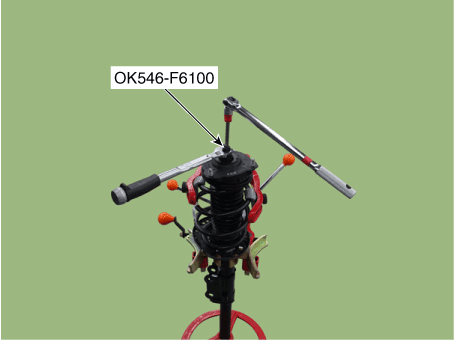

3.	С помощью SST (0K546-F6100) ослабьте самоконтрящуюся гайку.

4.	Снимите изолятор, пружинную прокладку, цилиндрическую пружину и пылезащитный чехол с сборка стойки.

осмотр

1.	Проверьте подшипник стойки на предмет износа и повреждений.

2.	Проверьте верхнее и нижнее седло пружины на наличие повреждений и износа.

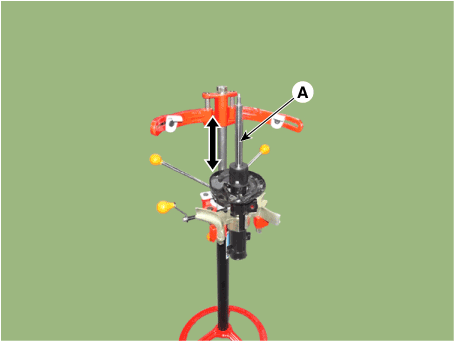

3.	Сожмите и выдвиньте шток поршня (А) и убедитесь в отсутствии аномальных сопротивление или необычный звук во время работы.

Утилизация

4.	Полностью выдвиньте шток поршня.

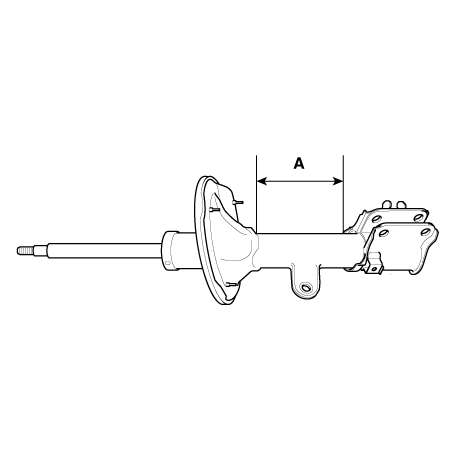

Просверлите отверстие в секции А, чтобы удалить газ из баллона.

•	Выходящий газ безвреден, но будьте осторожны со стружкой которые могут вылететь при сверлении.

•	Обязательно надевайте защитные очки или защитные очки, когда выполнение этой задачи.

Сборка

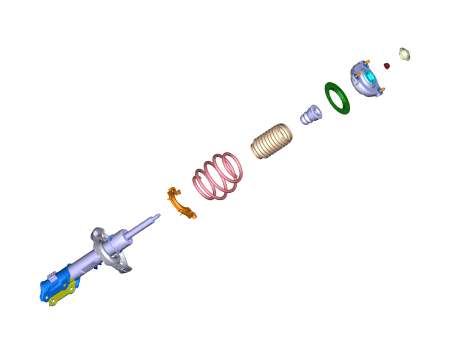

Установите изолятор, подушку пружины, винтовую пружину и пылезащитный чехол с сборка стойки.

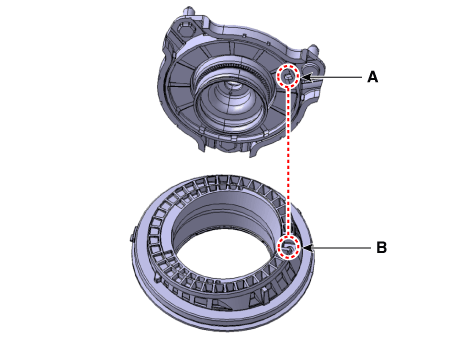

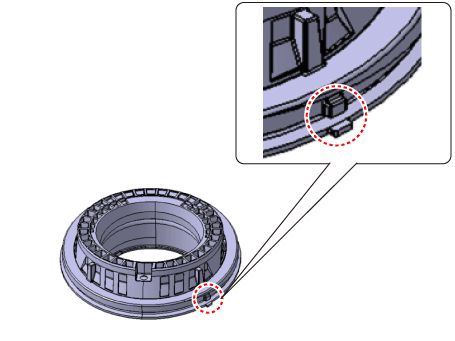

•	При установке изолятора и опорного подшипника совместите проушина изолятора (A) с отверстием под подшипник (B).

•	Совместите верхний корпус стойки с нижним корпусом волочение и чем установка.

2.	Сожмите и выдвиньте шток поршня (А) и убедитесь в отсутствии аномальных сопротивление или необычный звук во время работы.

Используя специальный инструмент (0K546-F6100), установите самоконтрящуюся гайку.

•	Не используйте повторно самостопорящуюся гайку.

Момент затяжки :

107,8–117,7 Н·м (11,0–12,0 кгс·м, 79,6–86,8 фунт-фут)

4.	Установите колпачок изолятора (А).

Монтаж

1.	Установите в порядке, обратном снятию.

2.	Проверьте выравнивание. (См. Система подвески — «Выравнивание»)
