Встроенный переключатель места с памятью (IMS)

Принципиальные диаграммы

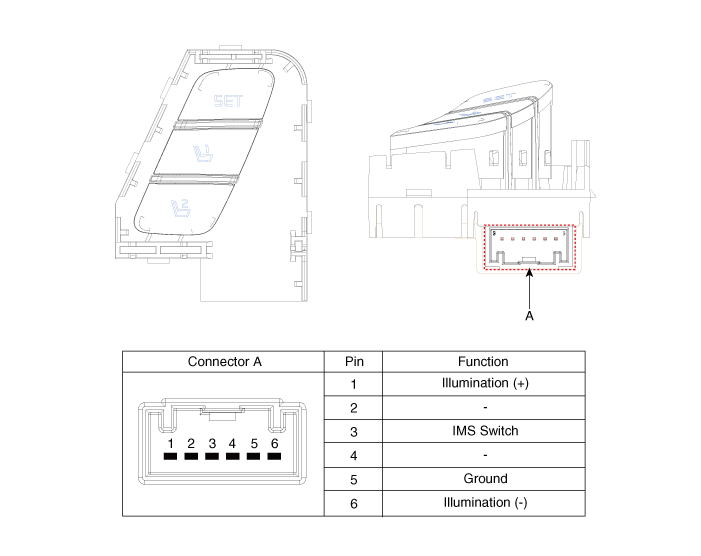

Разъем и функция терминала

Процедуры ремонта

Удаление

1. 1

   Отсоедините отрицательную клемму аккумулятора.

2. 2

   Снимите обивку передней водительской двери.

   (См. Кузов — «Облицовка передней двери»)

3. 3

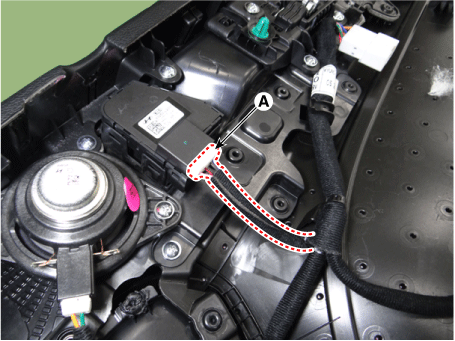

   Отсоедините разъем переключателя IMS (A).



4. 4

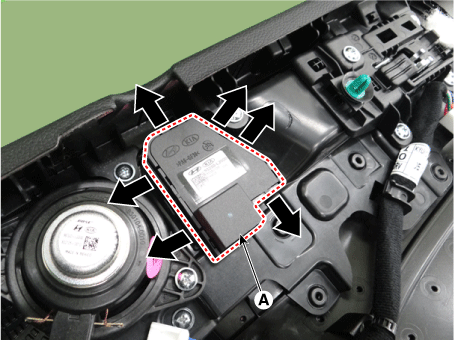

   Снимите переключатель IMS (A), сдвинув крючки в направлении, указанном стрелкой.



Монтаж

1. Установите в порядке, обратном снятию.

осмотр

1. 1

   Отсоедините отрицательную клемму аккумулятора.

2. 2

   Снимите обивку передней водительской двери.

   (См. Кузов — «Облицовка передней двери»)

3. 3

   Отсоедините разъем переключателя IMS (A).



4. 4

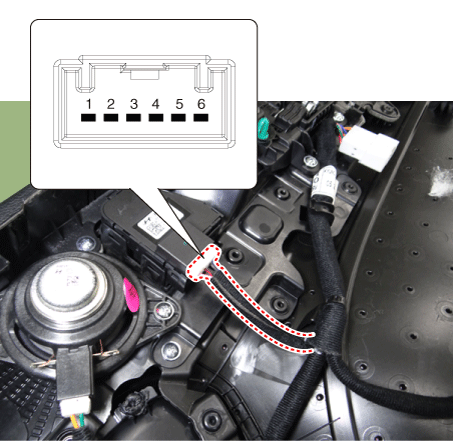

   При нажатии каждого переключателя проверьте поток электроэнергии между встроенными разъем переключателя сиденья с памятью и масса.

   Выключатель	Соединительный терминал	Сопротивление (±1%)
   НАБОР	3-5	680 Ом
   Память 1		1,5 кОм
   Память 2		3,3 кОм
