Kia Optima: встроенное сиденье с памятью (IMS) / встроенное сиденье с памятью (IMS)
Технические характеристики
| Технические характеристики |
|
Элемент
|
Технические характеристики
|
|
Номинальное напряжение
|
12 В постоянного тока
|
|
Рабочее напряжение
|
9–16 В постоянного тока
|
|
Диапазон рабочих температур
|
от -22 до 167°F (от -30 до 75°C)
|
|
Темный ток
|
Макс. 1,2 мА
|
Компоненты и расположение компонентов

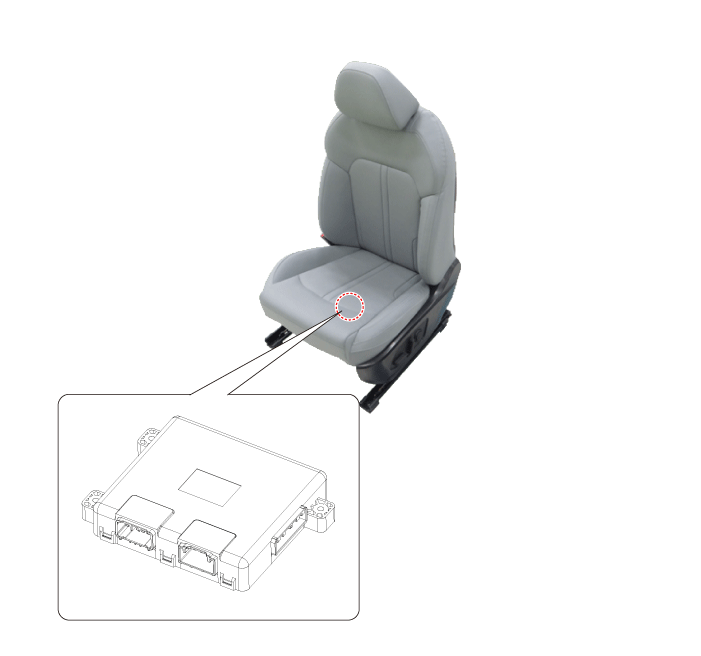

| Расположение компонента |
|
1. Встроенное сиденье с памятью (IMS)
единица
|
|
Принципиальные диаграммы

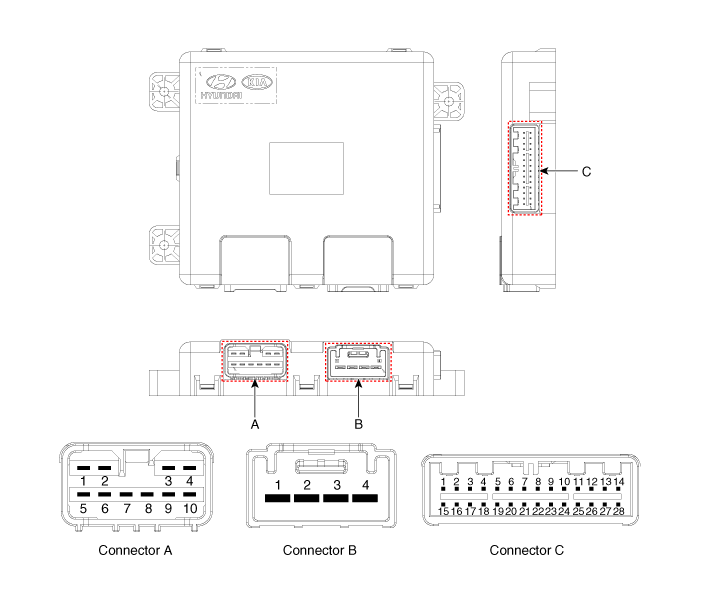

| Разъем и функция терминала |
|
Приколоть
|
Функция
|
||
|
Соединитель А
|
Соединитель Б
|
Соединитель С
|
|
|
1
|
-
|
Батарея (+)
|
Сигнал ползункового переключателя (вперед)
|
|
2
|
Двигатель наклона (вперед)
|
Батарея (+)
|
Сигнал переключателя наклона (вперед)
|
|
3
|
Двигатель задней высоты (вверху)
|
Земля
|
Сигнал переднего переключателя наклона (вверх)
|
|
4
|
Скользящий двигатель (вперед)
|
Земля
|
Сигнал заднего переключателя высоты (вверху)
|
|
5
|
-
|
|
-
|
|
6
|
Двигатель наклона (назад)
|
B-CAN (высокий)
|
|
|
7
|
Двигатель переднего наклона (вверх)
|
B-CAN (низкий уровень)
|
|
|
8
|
Передний двигатель наклона (вниз)
|
-
|
|
|
9
|
Двигатель задней высоты (вниз)
|
Двигатель поясничной опоры водителя (средний)
|
|
|
10
|
Скользящий двигатель (назад)
|
Датчик скольжения
|
|
|
11
|
|
-
|
|
|
12
|
-
|
||
|
13
|
Питание датчика положения сиденья
|
||
|
14
|
IGN1
|
||
|
15
|
Сигнал ползункового переключателя (назад)
|
||
|
16
|
Сигнал переключателя наклона (назад)
|
||
|
17
|
Сигнал переднего переключателя наклона (вниз)
|
||
|
18
|
Сигнал заднего переключателя высоты (вниз)
|
||
|
19
|
-
|
||
|
20
|
Земля
|
||
|
21
|
-
|
||
|
22
|
-
|
||
|
23
|
Электродвигатель поясничной опоры водителя (Def)
|
||
|
24
|
-
|
||
|
25
|
-
|
||
|
26
|
-
|
||
|
27
|
-
|
||
|
28
|
Батарея (+)
|
||
Процедуры ремонта
| Удаление |

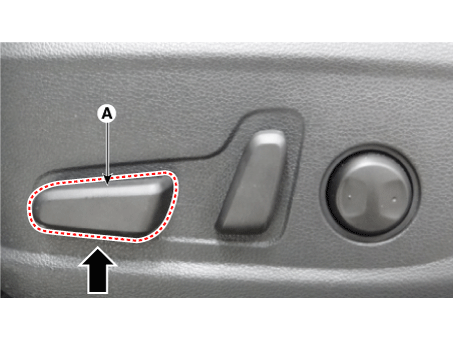

Прежде чем снимать сиденье водителя в сборе, потяните его вверх до упора. максимум, нажав переключатель регулировки высоты переднего сиденья (A).
|
| 1. |
Отсоедините отрицательную клемму аккумулятора. |
| 2. |
Снимите переднее сиденье привода в сборе. (См. Кузов — «Переднее сиденье в сборе») |
| 3. |

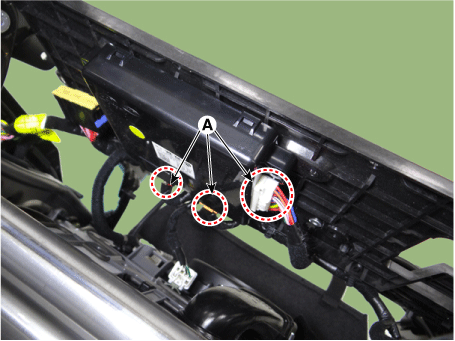

Отсоедините разъемы блока IMS (A).
|
| 4. |

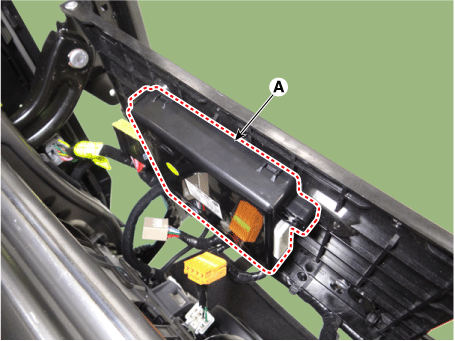

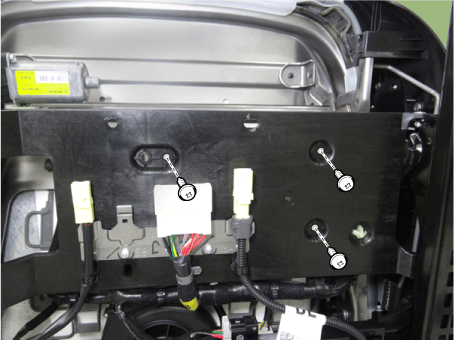

Снимите блок IMS (A), ослабив крепежные винты.
|
| Монтаж |
| 1. |
Установите в порядке, обратном снятию. |
| осмотр |
| 1. |
В электрической системе тела неисправность можно быстро диагностировать с помощью система диагностики автомобиля (КДС). Диагностическая система (KDS) предоставляет следующую информацию.
|
| 2. |
Выберите «Модель автомобиля» и «Модуль сиденья с электроприводом (PSM)» для проверки. для проверки автомобиля тестером. |
| 3. |
Выберите меню «Текущие данные» для поиска текущего состояния ввода/вывода. данные. Входные/выходные данные для датчиков, соответствующих сиденью с электроприводом модуль (PSM) можно проверить. |
| 4. |
Чтобы принудительно активировать входное значение проверяемого модуля, выберите опция «Проверка активации». |
