Боковая отделка багажника

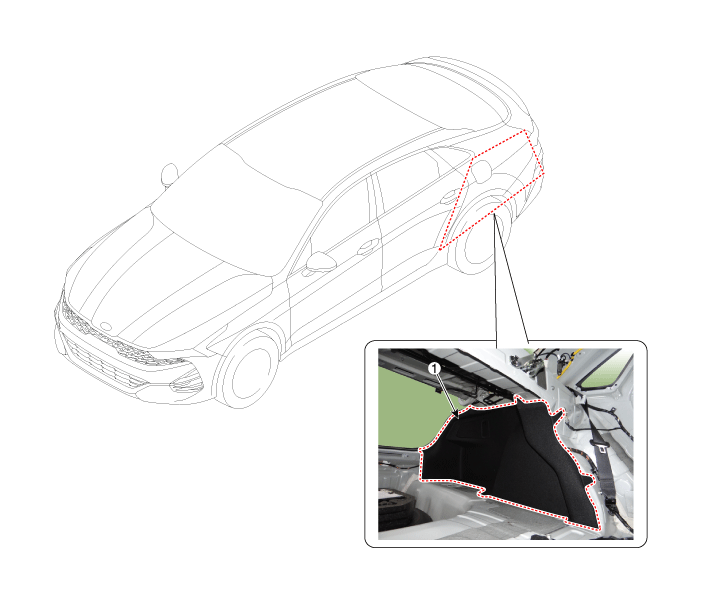

Компоненты и расположение компонентов

Расположение компонента

Процедуры ремонта

Замена

1. 1

   Снимите подушку заднего сиденья в сборе.

   (См. Заднее сиденье — «Заднее сиденье в сборе»)

2. 2

   Снимите спинку заднего сиденья в сборе.

   (См. Заднее сиденье — «Заднее сиденье в сборе»)

3. 3

   Снимите облицовку стойки задней двери.

   (См. Отделка салона — «Облицовка задней стойки»)

4. 4

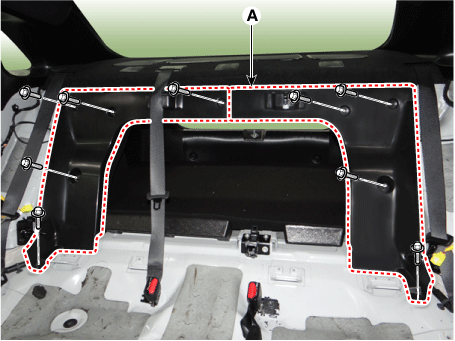

   Отверните болты крепления и снимите центральную обшивку перегородки багажника. крышка (А).

   Момент затяжки : 7,8–11,8 Н·м



5. 5

   Снимите заднюю поперечную обшивку.

   (См. Отделка салона — «Задняя поперечная отделка»)

6. 6

   Снимите уплотнитель крышки багажника.

   (См. Крышка багажника — «Уплотнитель крышки багажника»)

7. 7

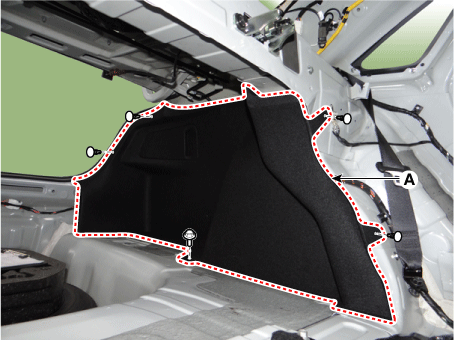

   Ослабьте крепежный болт и зажимы, снимите боковую обшивку багажника (А).



8. 8

   Для установки выполните процедуру удаления в обратном порядке.
