Отделка заднего лотка для пакетов

Компоненты и расположение компонентов

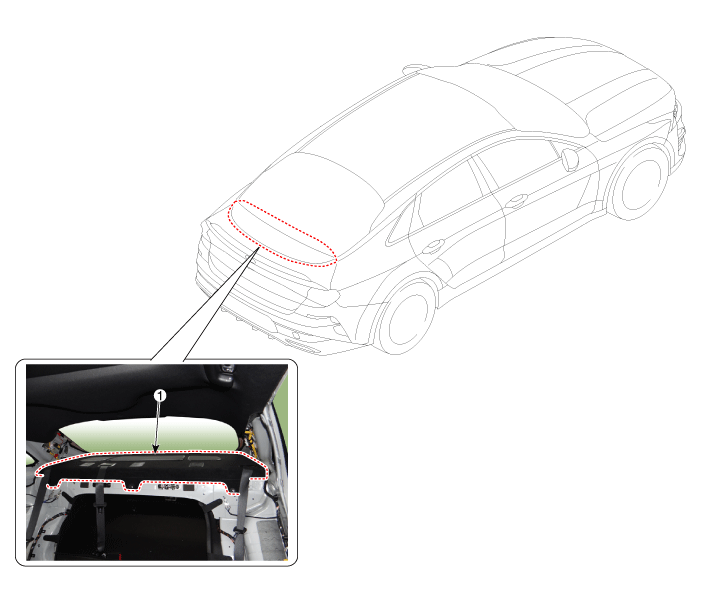

Расположение компонента

Процедуры ремонта

Замена

Отделка заднего лотка для пакетов

1. 1

   Снимите подушку заднего сиденья в сборе.

   (См. Заднее сиденье — «Заднее сиденье в сборе»)

2. 2

   Снимите подушку заднего сиденья в сборе.

   (См. Заднее сиденье — «Заднее сиденье в сборе»)

3. 3

   Снимите облицовку стойки задней двери.

   (См. Отделка салона — «Облицовка задней стойки»)

4. 4

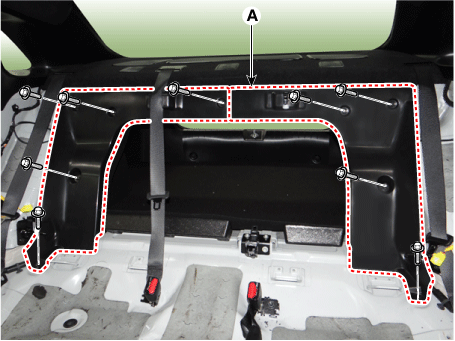

   Отверните болты крепления и снимите центральную обшивку перегородки багажника. крышка (А).

   Момент затяжки : 7,8–11,8 Н·м



5. 5

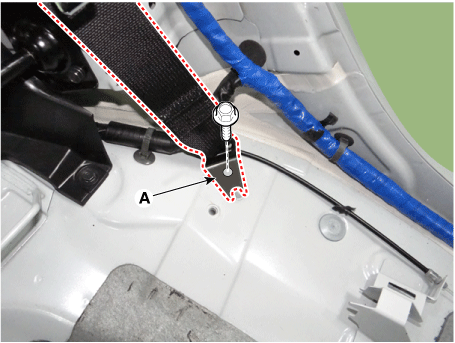

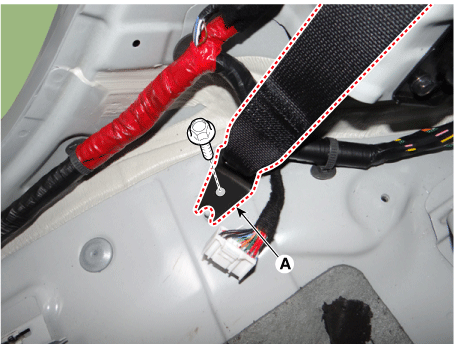

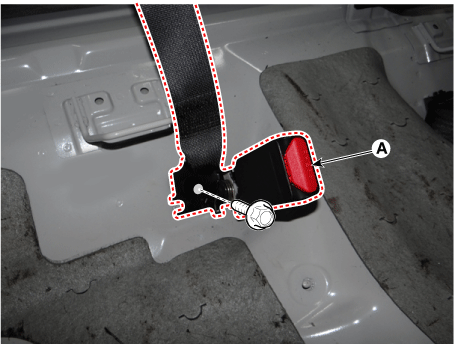

   Ослабьте болт крепления, снимите нижнее крепление заднего ремня безопасности (А).

   Момент затяжки : 39,2–54 Н·м

   [левый]



   [Правый]



   [Центр]



6. 6

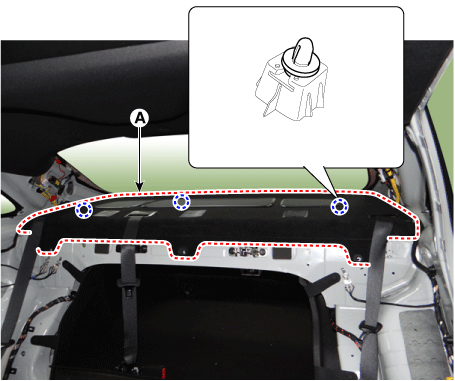

   С помощью плоской отвертки снимите заднюю накладку лотка для пакетов (A).

   Момент затяжки : 7,8–11,8 Н·м



7. 7

   Для установки выполните процедуру удаления в обратном порядке.
