Модуль дверного замка с электроприводом

Место в руководстве: Электрическая система кузова
Общая информация — 8Усовершенствованная система помощи водителю (ADAS) — 21Обслуживание — 27Механическая система двигателя — 45Электрическая система двигателя — 11Система контроля выбросов — 11Управление двигателем/топливная система — 25Автоматическая трансмиссия — 20Карданный вал и ось — 7Подвесная система — 22Рулевая система — 7Сдержанность — 11Тормозная система — 22Кузов (внутри и снаружи) — 116Электрическая система кузова — 90Отопление, вентиляция, кондиционирование — 32
12шагов
~72мин
3/5сложность
Выполнено 0 из 12

Процедуры ремонта

осмотр

Модуль замка передней двери

  1. Отсоедините отрицательную клемму аккумулятора.

  2. Снимите модуль передней двери.

    (См. Кузов — «Модуль передней двери»)

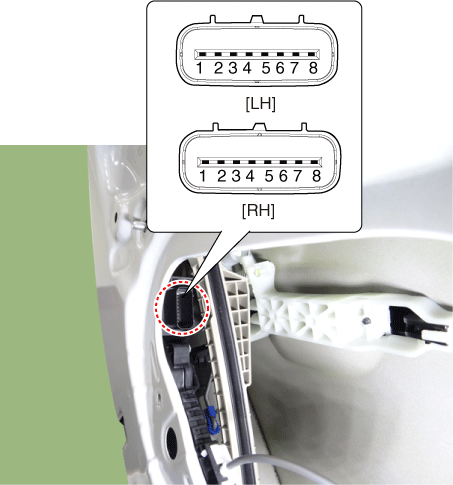

  3. Отсоедините разъем от привода замка двери.

    Приколоть Функция
    Левый Верно
    1 - М2
    2 - М3
    3 COM -
    4 Переключатель блокировки/разблокировки АДЖАР
    5 АДЖАР Переключатель блокировки/разблокировки
    6 - COM
    7 М3 -
    8 Мотор 2 -

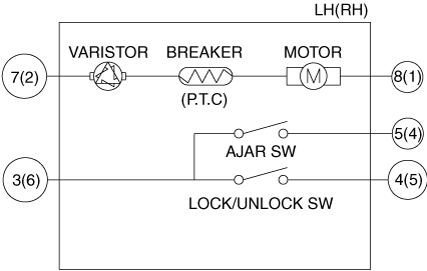

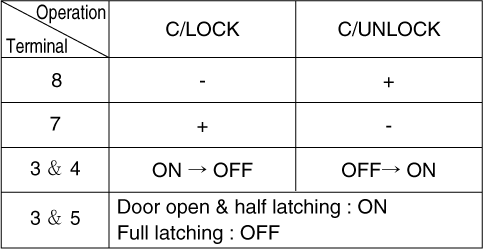

  4. Проверьте работу привода, подключив питание и массу, как показано ниже. Во избежание повреждения привода подавайте напряжение батареи только на мгновение.

    [левый]

    [Правый]

Модуль замка задней двери

  1. Отсоедините отрицательную клемму аккумулятора.

  2. Снимите модуль задней двери.

    (См. Кузов — «Модуль задней двери»)

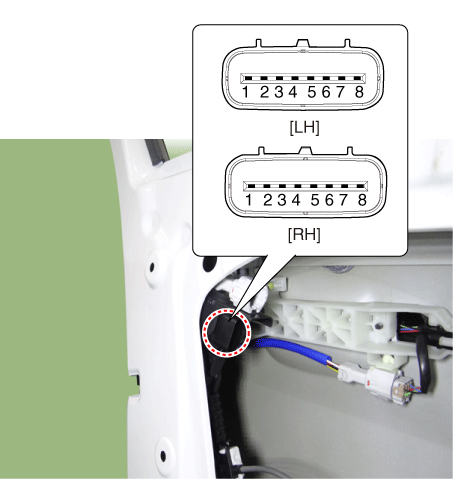

  3. Отсоедините разъем от привода замка двери.

    Приколоть Функция
    Левый Верно
    Центральный замок Блокировка от детей с электроприводом Центральный замок Блокировка от детей с электроприводом
    1 - Детский выключатель питания М1 М2
    2 COM COM М2 М3
    3 Переключатель блокировки/разблокировки Переключатель блокировки/разблокировки - М1
    4 АДЖАР АДЖАР - М4
    5 - М4 АДЖАР АДЖАР
    6 - М1 Переключатель блокировки/разблокировки Переключатель блокировки/разблокировки
    7 М2 М3 COM COM
    8 М1 М2 - Детский выключатель питания

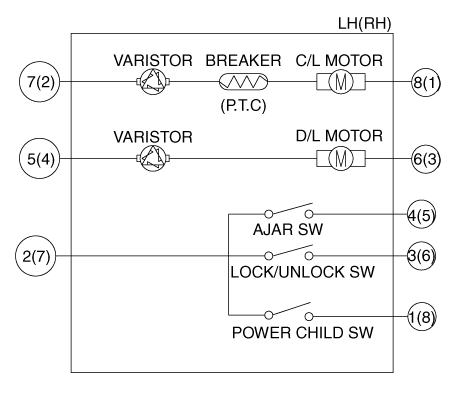

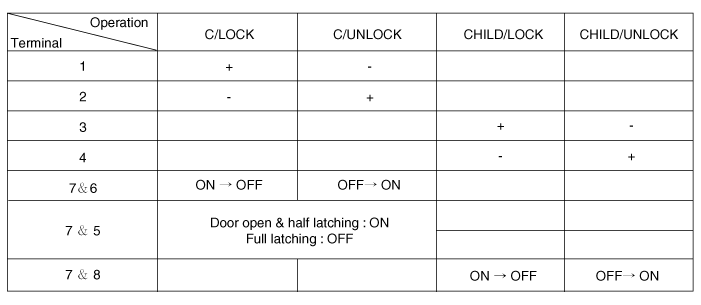

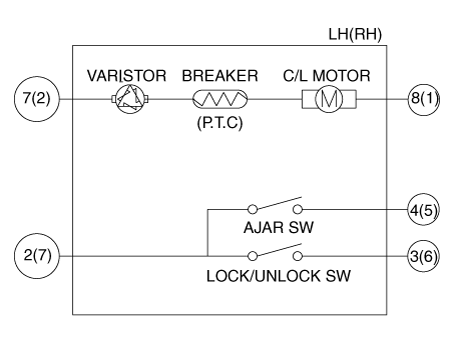

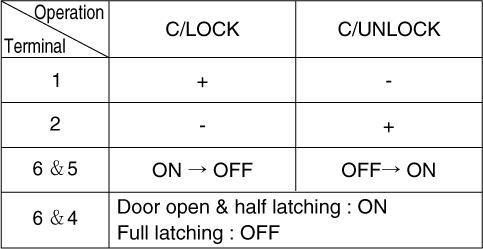

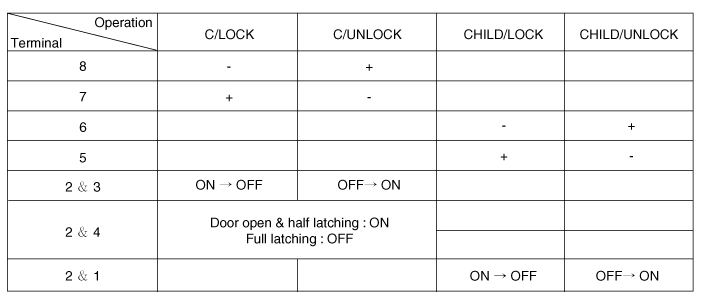

  4. Проверьте работу привода, подключив питание и массу, как показано ниже. Во избежание повреждения привода подавайте напряжение батареи только на мгновение.

    [Центральный замок]

    [Сила ребенка Замок]

    [левый]

    [Правый]

Модуль замка багажника

  1. Отсоедините отрицательную клемму аккумулятора.

  2. Снимите обивку крышки багажника.

    (См. Кузов — «Отделка крышки багажника»)

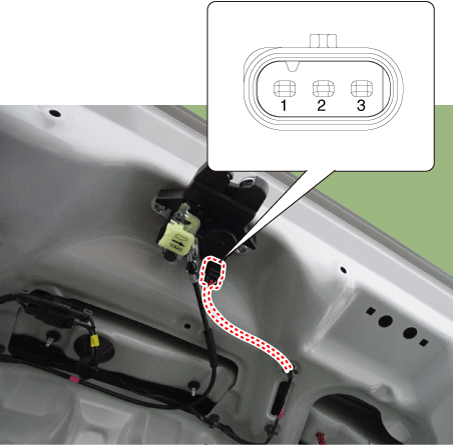

  3. Отсоедините разъем модуля замка багажника (А).

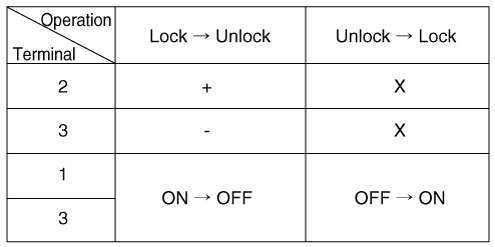

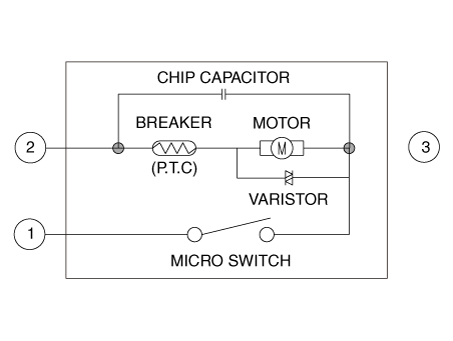

  4. Проверьте работу привода, подключив питание и массу, как показано ниже. Во избежание повреждения привода подавайте напряжение батареи только на мгновение.

Удаление

Модуль замка передней двери

  1. Снимите защелку передней двери.

    (См. Кузов — «Защелка передней двери»)

Модуль замка задней двери

  1. Снимите защелку задней двери.

    (См. Кузов — «Защелка задней двери»)

Модуль замка багажника

  1. Снимите замок крышки багажника.

    (См. Кузов — «Защелка крышки багажника»)

Монтаж

  1. Устанавливайте в порядке, обратном снятию.
