Выключатель дверного замка с электроприводом

Процедуры ремонта

осмотр

Главный выключатель стеклоподъемника

Диагностика с помощью KDS

1. 1

   В электрической системе тела неисправность можно быстро диагностировать с помощью система диагностики автомобиля (КДС).

   Диагностическая система (KDS) предоставляет следующую информацию.

   1. Самодиагностика: проверка неисправности и кодового номера (DTC)

   2. Текущие данные: проверка состояния входных/выходных данных системы.

   3. Проверка срабатывания: Проверка состояния работы системы

   4. Дополнительная функция: Управление другими функциями, включая систему настройка параметров и регулировка нулевой точки

2. 2

   Выберите «Модель автомобиля» и «DDM» для проверки, чтобы проверить автомобиль с тестером.

3. 3

   Выберите меню «Текущие данные» для поиска текущего состояния ввода/вывода. данные.

4. 4

   Чтобы принудительно активировать входное значение проверяемого модуля, выберите опция «Проверка активации».

Вспомогательный переключатель стеклоподъемников

1. 1

   Отсоедините отрицательную клемму аккумулятора.

2. 2

   Снимите обшивку передней двери со стороны пассажира.

   (См. Кузов — «Облицовка передней двери»)

3. 3

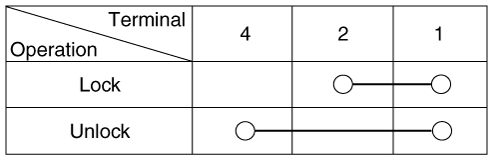

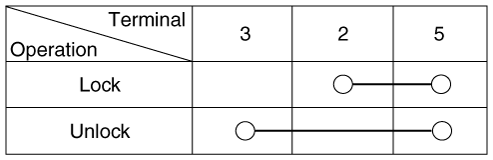

   Проверьте целостность цепи между клеммами в каждом положении переключателя в соответствии с к столу.

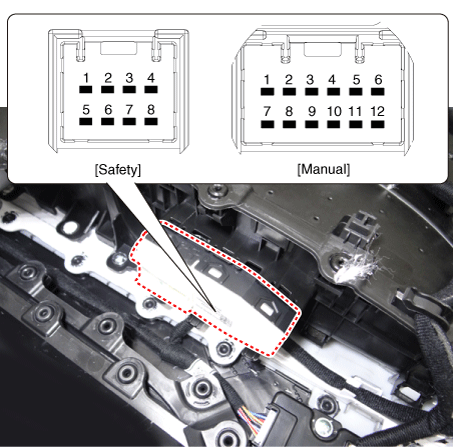

   [Тип безопасности]



   [Ручной тип]



Удаление

Главный выключатель стеклоподъемника

1. Снимите главный выключатель электрического стеклоподъемника.

   (См. Power Windows — «Переключатель стеклоподъемника»)

Вспомогательный переключатель стеклоподъемников

1. Снимите вспомогательный переключатель стеклоподъемника.

   (См. Power Windows — «Переключатель стеклоподъемника»)

Монтаж

1. Установите в порядке, обратном снятию.
