Kia Optima: Тормозная система / Суппорт заднего тормоза

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Тормозная система / Тормозная система / Задний тормозной суппорт

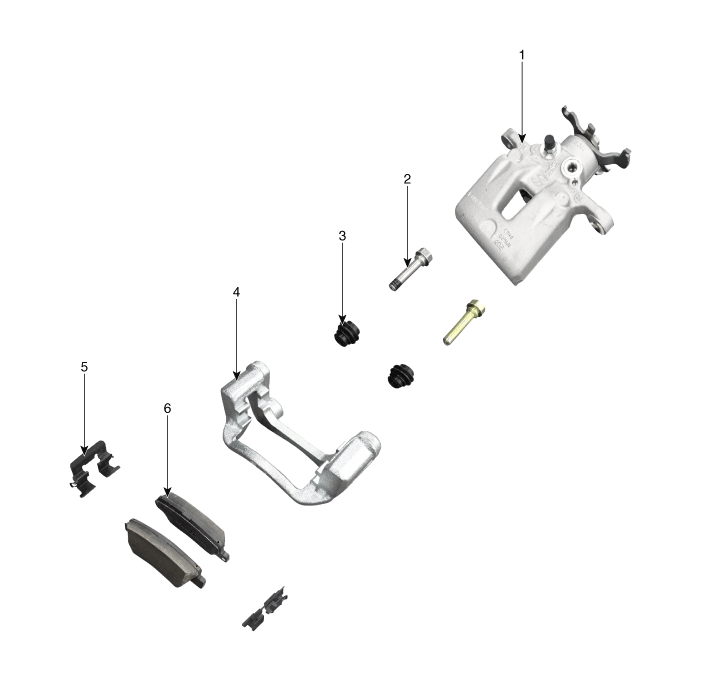

Компоненты и расположение компонентов

Компоненты

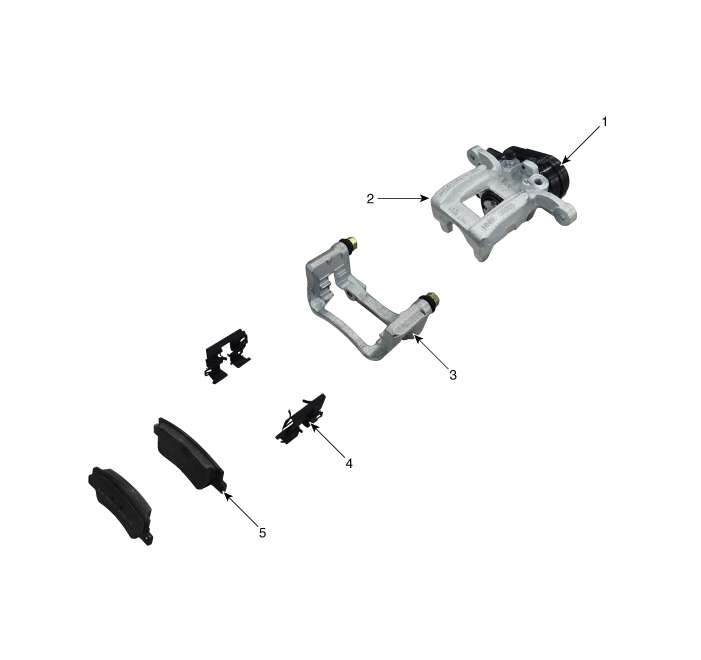

[Применить EPB]

1. Привод EPB
2. Корпус суппорта
3. Держатель суппорта

4. Фиксатор колодки
5. Тормозная колодка

[EPB не применяется]

1. Корпус суппорта
2. Штифт направляющего стержня
3. Чехол направляющей штанги

4. Держатель суппорта
5. Фиксатор колодки
6. Тормозная колодка

Процедуры ремонта

Удаление

[Применить EPB]

1.	Отпустите стояночный тормоз.

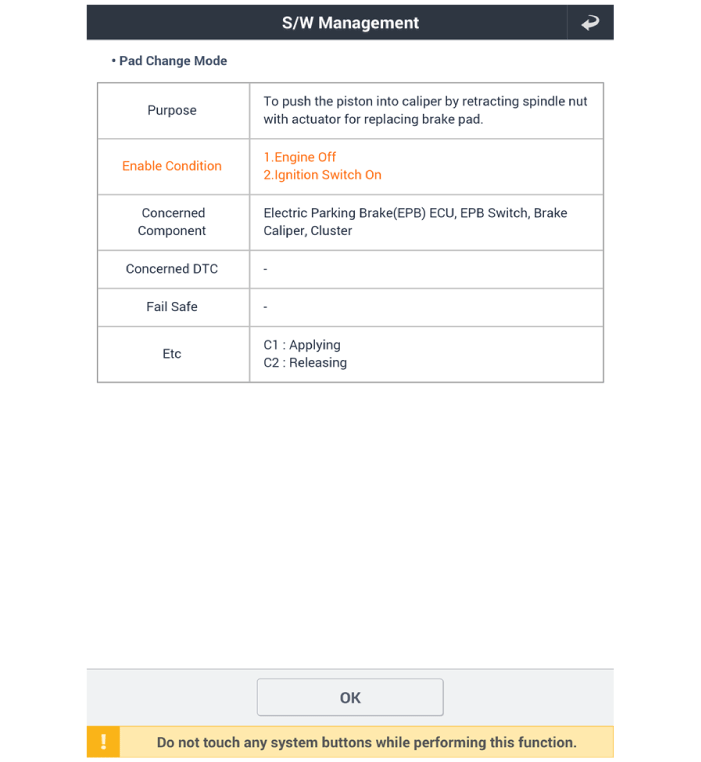

2.	Перед снятием заднего суппорта выполните «Режим замены тормозных колодок». с помощью КДС.

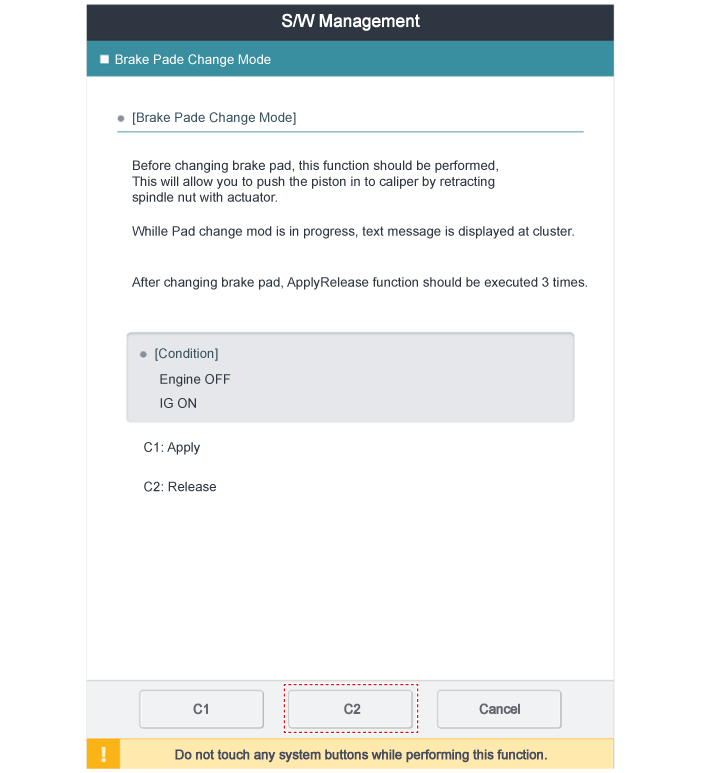

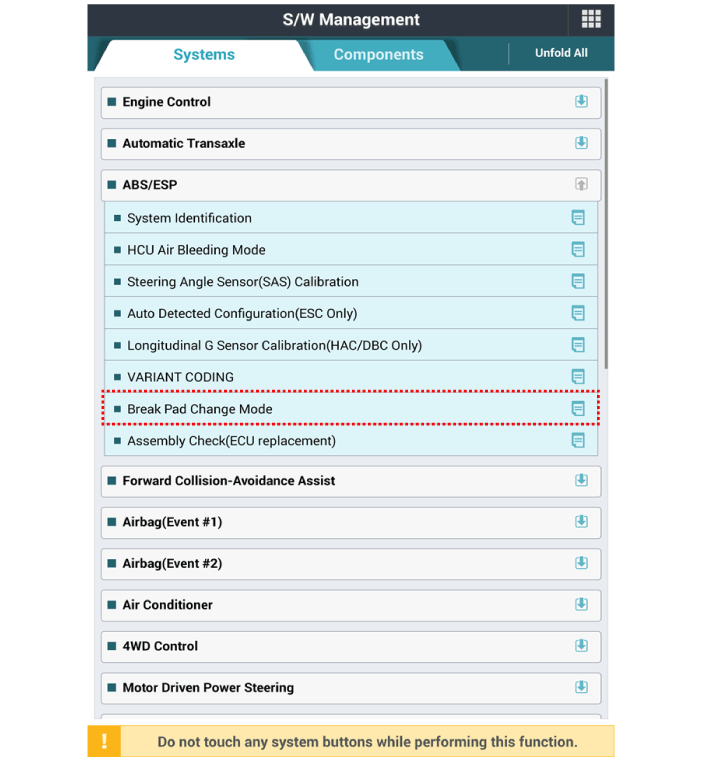

3.	Выберите C2 (Release) на экране ниже.

4.	Отсоедините клемму (-) аккумуляторной батареи.

5.	Снимите заднее колесо и шину. (См. Система подвески — «Колесо»)

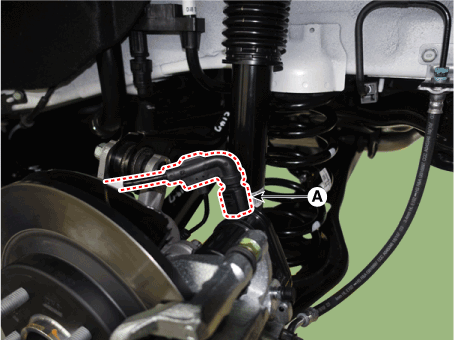

6.	Отсоедините разъем привода EPB (А).

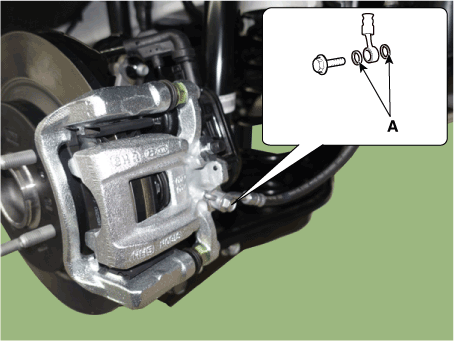

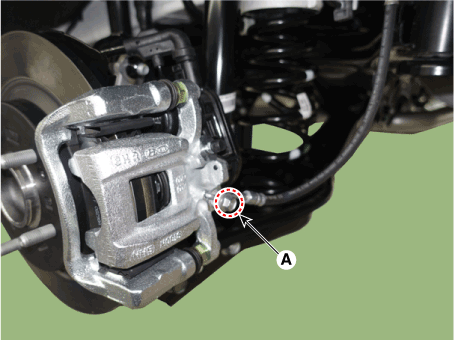

Снимите шланг после ослабления болта тормозного шланга (А) на суппорте.

Момент затяжки :

24,5–29,4 Н·м (2,5–3,0 кгс·м, 18,1–21,7 фунт-фут)

Шайба тормозного шланга (А) должна быть новой.

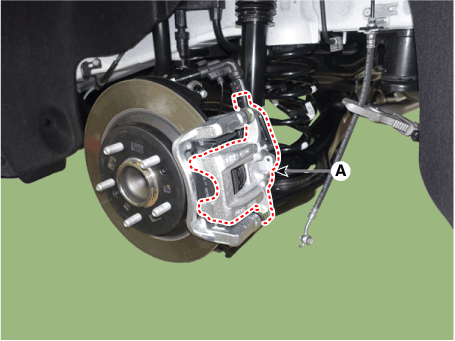

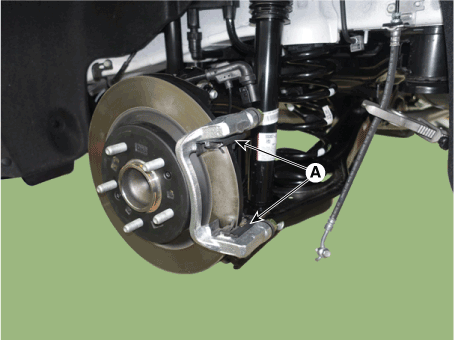

Снимите корпус суппорта (А) после ослабления болта направляющего стержня.

Момент затяжки :

21,6–31,4 Н·м (2,2–3,2 кгс·м, 15,9–23,1 фунт-фут)

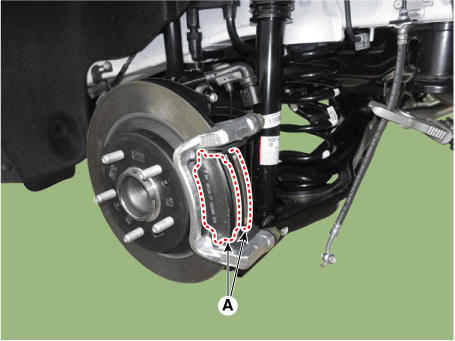

9.	Снимите тормозную колодку (А).

10.	Снимите фиксатор колодки (А).

11.

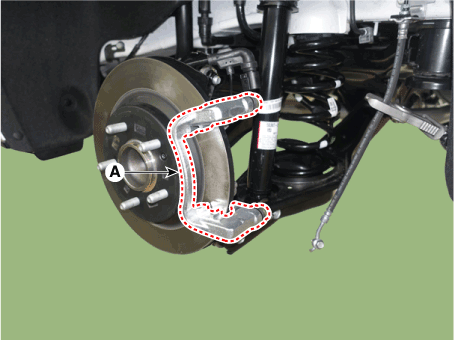

Снимите держатель суппорта (А) после ослабления крепежного болта суппорта.

Момент затяжки :

78,5–98,1 Н·м (8,0–10,0 кгс·м, 57,9–72,3 фунт-фут)

Болты крепления суппорта должны быть новыми.

[EPB не применяется]

1.	Отпустите стояночный тормоз.

2.	Отсоедините клемму (-) аккумуляторной батареи.

3.	Снимите заднее колесо и шину. (См. Система подвески — «Колесо»)

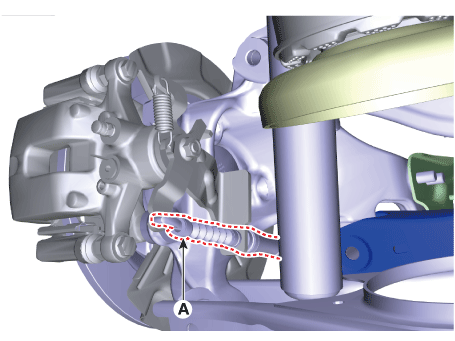

4.	Отсоедините трос стояночного тормоза (А) после снятия троса стояночного тормоза. фиксирующая клипса.

Ослабьте болт тормозного шланга (А) от суппорта, отделяя тормозной шланг.

Момент затяжки :

24,5–29,4 Н·м (2,5–3,0 кгс·м, 18,1–21,7 фунт-фут)

Шайба тормозного шланга (А) должна быть новой.

Снимите корпус суппорта (А) после ослабления болта направляющего стержня.

Момент затяжки :

21,6–31,4 Н·м (2,2–3,2 кгс·м, 15,9–23,1 фунт-фут)

7.	Снимите тормозную колодку (А).

8.	Снимите фиксатор колодки (А).

Снимите держатель суппорта (А) после ослабления крепежного болта суппорта.

Момент затяжки :

78,5–98,1 Н·м (8,0–10,0 кгс·м, 57,9–72,3 фунт-фут)

Болты крепления суппорта должны быть новыми.

Монтаж

1.	Установите в порядке, обратном снятию.

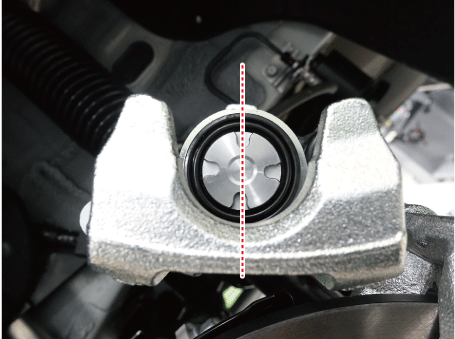

Используйте SST (09580-0U000) при установке узла тормозного суппорта.

•	Будьте осторожны, чтобы не наклонить поршень при вставке поршень.

•	Не прилагайте чрезмерных усилий при вставке поршня.

•	Медленно вращайте поршень, чтобы не повредить пыльник поршня.

3.	После установки прокачайте тормозную систему. (См. Тормозная система — «Процедуры прокачки тормозов»)

Несколько раз включите стояночный тормоз и проверьте его нормальную работу.

С EPB: После установки заднего суппорта выполните «Тормозной Режим замены колодки» с помощью KDS.

(См. Система стояночного тормоза — «Электронный стояночный тормоз (EPB)»).

Без EPB: после разборки/сборки корпуса суппорта или замена тормозного суппорта, троса стояночного тормоза или тормозного диска, заново отрегулировать стояночный тормоз.

(См. Система стояночного тормоза — «Трос стояночного тормоза»)

5.	Проверьте пролитое тормозное масло.

6.	Несколько раз включите стояночный тормоз и проверьте его нормальную работу.
