Kia Optima: Тормозная система / Выключатель стоп-сигнала

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Тормозная система / Тормозная система / Выключатель стоп-сигнала

Компоненты и расположение компонентов

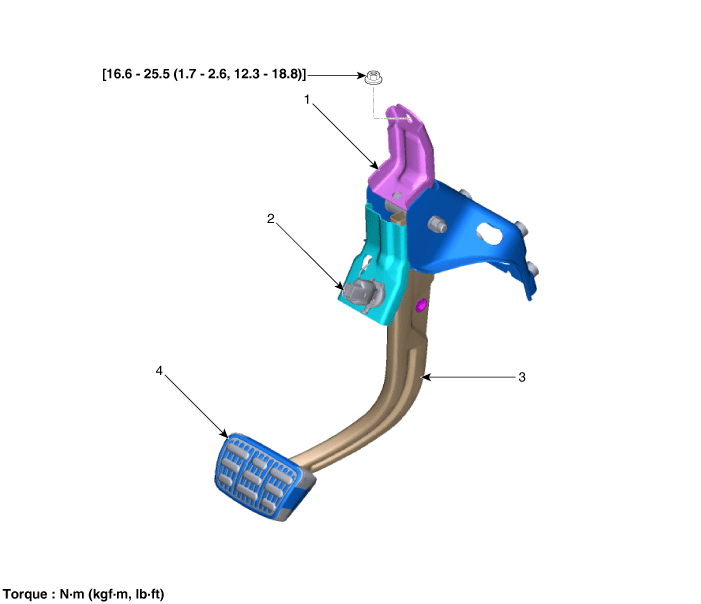

Компоненты

1. Тормозной элемент в сборе
2. Выключатель стоп-сигнала

3. Рычаг педали тормоза в сборе
4. Накладка педали тормоза

Принципиальные диаграммы

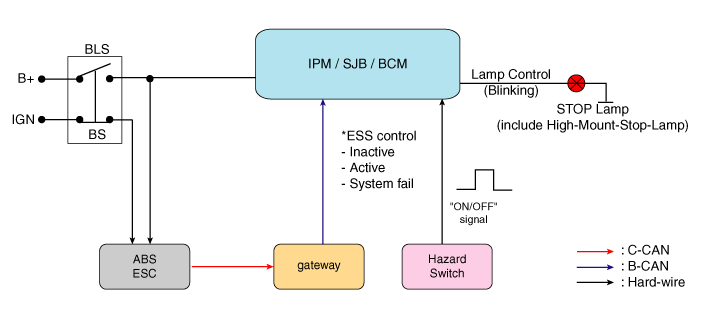

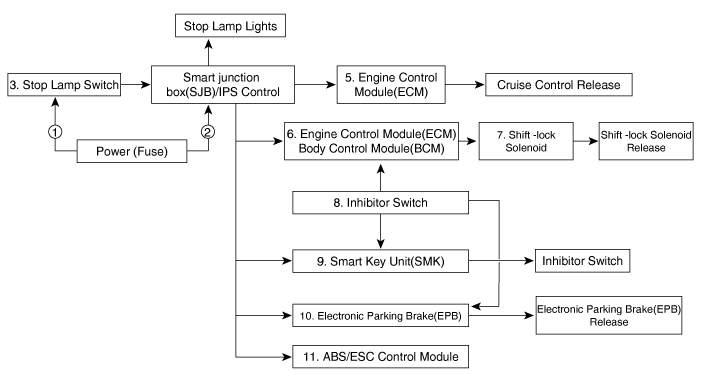

Схема системы

Схематическая диаграмма

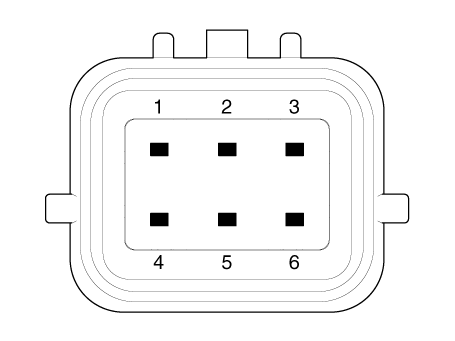

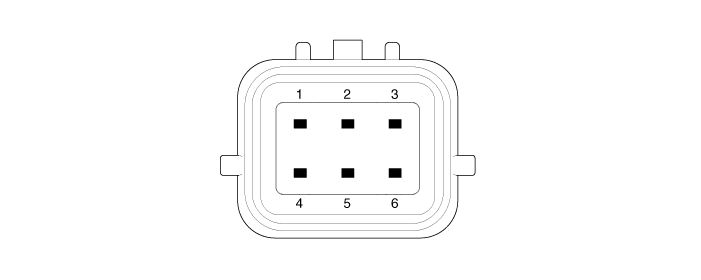

Терминал Функция

Терминал	Описание
1	IGN1
2	Модуль управления двигателем (ECM)
3	-
4	В+
5	Стоп-сигнал
6	Земля

Поиск неисправностей

Диагностика деталей

Предметы

Причина

Симптом

Выключатель предохранителя

Неисправное соединение предохранителя, Поврежденный предохранитель

–	Код неисправности: P0504

–	Симптом: проблемы с переключением передач, отказ при запуске, круиз. проблема с отменой функции управления, отмена функции EPB неисправность, неисправность стоп-сигнала, горит лампа ESC OFF.

① Проверка формы сигнала выполняется с помощью осциллографа на каждом части во время разгона/торможения автомобиля. (См. переключатель стоп-сигнала процедуры проверки цепи)

② Обратитесь к соответствующим процедурам ремонта детали, если что-то в осциллограмме обнаружена аномалия (обратитесь к процедурам ремонта соответствующей детали и при необходимости заменить ее)

Реле предохранителя

Неисправное соединение предохранителя, Поврежденный предохранитель

–	Код неисправности: P0504

–	Симптом: проблемы с переключением передач, отказ при запуске, круиз. проблема с отменой функции управления, отмена функции EPB неисправность, неисправность стоп-сигнала, горит лампа ESC OFF.

Выключатель стоп-сигнала

•	Поврежденная проводка каждой части

•	Неправильное подключение к разъему

•	Каждая часть неисправна

–	Код неисправности: P0504

–	Симптом: проблемы с переключением передач, отказ при запуске, круиз. проблема с отменой функции управления, отмена функции EPB неисправность, неисправность стоп-сигнала, горит лампа ESC OFF.

Электронный модуль стоп-сигнала (если применимо)

–	Код неисправности: P0504, C2130, C2131

–	Симптом: проблемы с переключением передач, отказ при запуске, круиз. проблема с отменой функции управления, отмена функции EPB неисправность, неисправность стоп-сигнала, горит лампа ESC OFF.

Модуль управления двигателем (ECM)

–	Код неисправности: P0504

–	Симптом: проблемы с переключением передач, круиз-контроль. проблема отмены

Модуль управления кузовом (BCM)

–	Проблемы с переключением передач

Соленоид блокировки переключения передач

–	Проблемы с переключением передач

Переключатель ингибитора

–	Симптом: проблемы с переключением передач, отказ при запуске, круиз. проблема с отменой функции управления, отмена функции EPB беда

Блок смарт-ключей (SMK)

–	Стартовый сбой

Электронный стояночный тормоз

–	Симптом: проблема с отменой функции EPB, ESC OFF свет освещен.

Блок управления ABS/ESC
(Датчик давления)

–	Симптом: горит индикатор ESC OFF.

Симптоматическая диагностика

Симптом	Часть, которая может быть причиной
Проблемы с запуском	Предохранитель выключателя, предохранитель реле, выключатель стоп-сигнала, электронный стоп-сигнал модуль, модуль управления ABS/ESC, каждый провод, разъем	① Проверьте форму сигнала с помощью осциллографа на каждой детали во время движения автомобиля. ускорение/торможение. (См. проверку цепи выключателя стоп-сигналов. процедуры) ② Обратитесь к соответствующим процедурам ремонта детали, если что-то в осциллограмме обнаружена аномалия (обратитесь к процедурам ремонта соответствующей детали и при необходимости заменить ее)
Проблемы с переключением передач	Предохранитель выключателя, предохранитель реле, выключатель стоп-сигнала, электронный стоп-сигнал модуль, BCM, ECM, выключатель ингибитора, каждый провод, разъем
горит лампочка ESC OFF	Предохранитель выключателя, предохранитель реле, выключатель стоп-сигнала, электронный стоп-сигнал модуль, модуль управления ABS/ESC, каждый провод, разъем
P0504	Предохранитель выключателя, предохранитель реле, выключатель стоп-сигнала, электронный стоп-сигнал модуль, ECM, каждый провод, разъем
Стоп-сигнал не работает	Предохранитель выключателя, предохранитель реле, выключатель стоп-сигнала, электронный стоп-сигнал модуль, провод/разъем отсоединен
стоп-сигнал всегда горит	Выключатель стоп-сигнала, Электронный модуль стоп-сигнала, Короткое замыкание проводки, Поврежден предохранитель

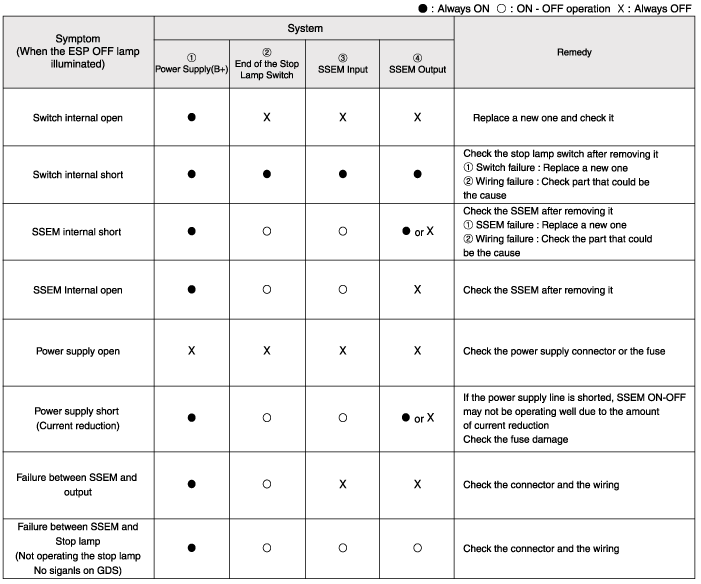

3.	Диагностика системы выключателя стоп-сигналов SSEM: Электронный модуль стоп-сигнала

4.	Обратитесь к руководству по кодам DTC, когда отображаются соответствующие коды DTC.

Процедуры ремонта

Корректирование

1.	Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2.	Снимите нижнюю защитную накладку. (Обратитесь к разделу «Тело» — «Аварийная площадка»)

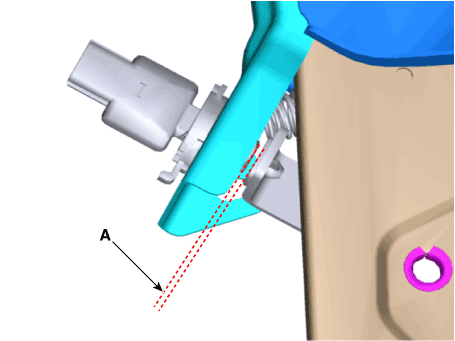

Проверьте зазор между выключателем стоп-сигнала и кронштейном.

Зазор стоп-сигнала (A): 1,0–2,0 мм (0,04–0,08 дюйма)

4.	Если зазор между выключателем стоп-сигнала и кронштейном меньше 1,0-2,0 мм (0,04-0,08 д.), проверьте монтажный зажим и другую часть вокруг стоп-сигнала.

5.	Если все в порядке, снимите выключатель стоп-сигнала и установите его снова.

осмотр

1. Проверка предохранителей

Установите тестовый предохранитель на предохранитель выключателя и часть предохранителя реле, чтобы подтвердить нормальную работу. совместная подгонка.

2. Анализ данных КДС

Проанализируйте данные KDS и подтвердите, что с остановкой что-то не так. выключатель лампы.

(1)	Подключите KDS к разъему самодиагностики.

(2)	Включите искровой выключатель

(3)	Нажмите на педаль тормоза.

(4)

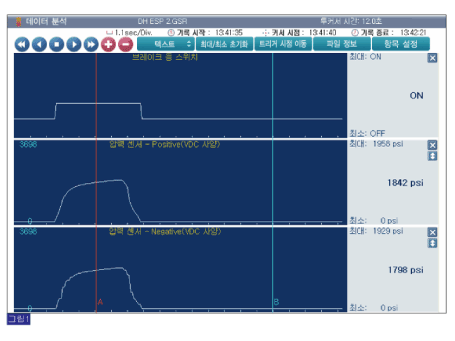

Осмотрите категорию «тормозной выключатель», в которой отображается «датчик данные" КДС.

Нормальная форма сигнала: значение сигнала датчика давления будет изменить в соответствии с переключателем ВКЛ/ВЫКЛ тормоза.

3. Проверка разъема по каждой части

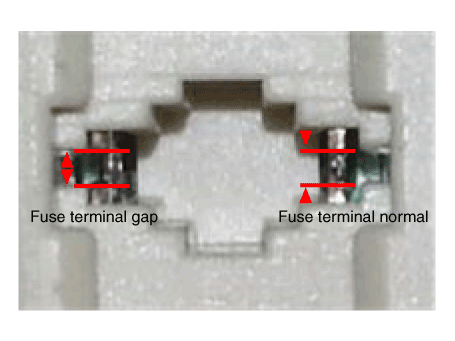

Проверьте, не поврежден ли каждый разъем, не перенапряжение ли клемм, или произошло неполное соединение

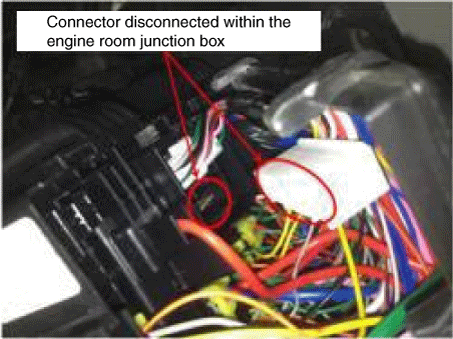

[Перекресток машинного отделения Коробка]

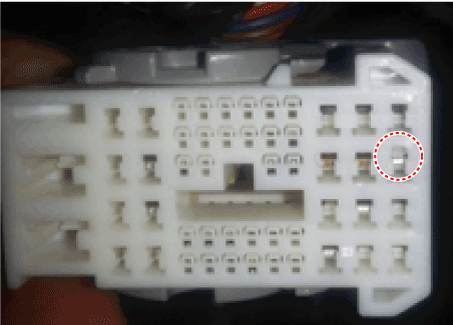

[Управление АБС/ESC Модуль]

4. Осмотрите остановку Цепь лампы

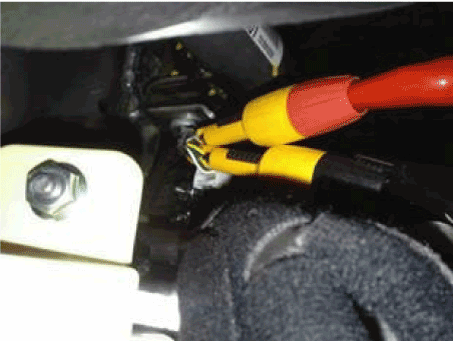

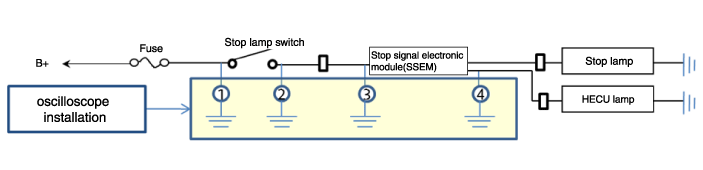

Подсоедините щуп к каждому клеммному проводу и проверьте форму сигнала осциллографа.

[Ввод выключателя стоп-сигнала / Выход]

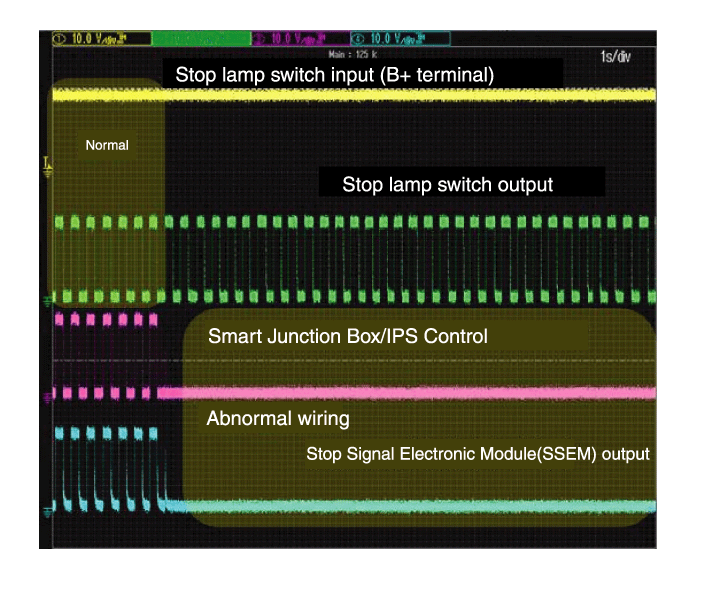

[Форма сигнала осциллографа Экран]

Удаление

1.	Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2.	Снимите нижнюю защитную накладку. (Обратитесь к разделу «Тело» — «Аварийная площадка»)

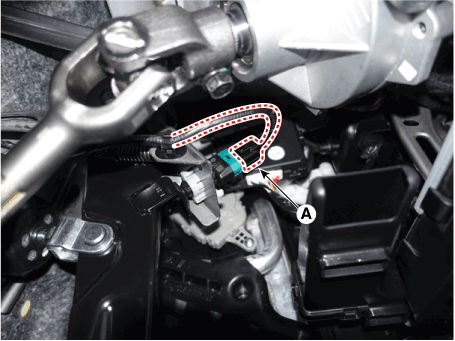

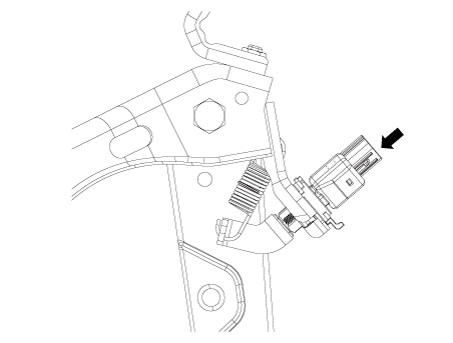

3.	Отсоедините разъем выключателя стоп-сигналов (А).

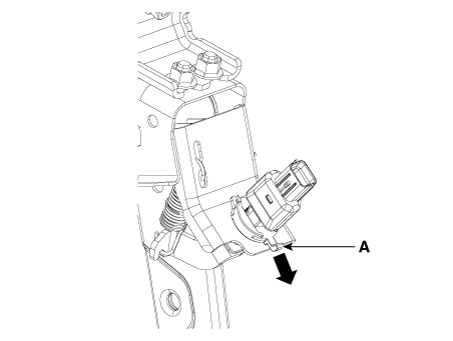

4.	Потяните стопорную пластину (А), как показано стрелкой.

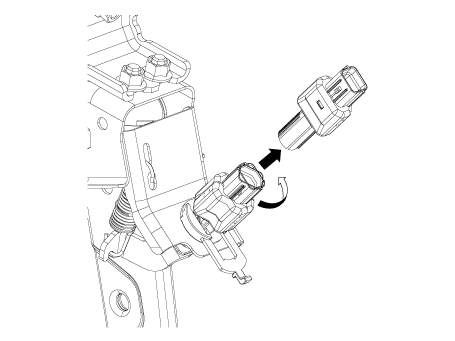

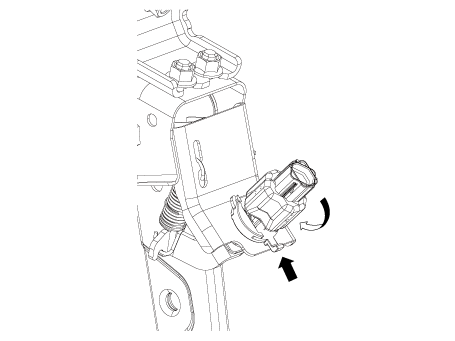

5.	Поверните выключатель стоп-сигналов (А) на 45° против часовой стрелки и снимите его.

Осмотрите снятый выключатель стоп-сигнала в соответствии с описанными ниже процедурами.

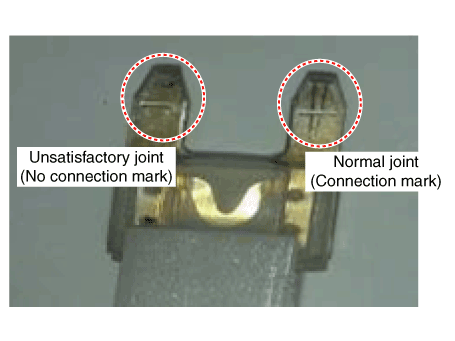

(1)	Подтвердите нормальное соединение с терминальной частью Можно сделать подтверждение, чтобы увидеть, был ли разъем защищен правильно и если присутствует метка соединения.

Монтаж

1.	Закрепите рычаг педали тормоза и полностью вставьте выключатель стоп-сигнала, чтобы скрыть контактная часть.

2.	После вставки поверните стопорный выключатель (A) на 45° по часовой стрелке, а затем соберите запирающая пластина нажатием.

Проверьте зазор между выключателем стоп-сигнала и кронштейном.

Зазор стоп-сигнала (A): 1,0–2,0 мм (0,04–0,08 дюйма)

•	Если зазор между выключателем стоп-сигнала и кронштейном не 1,0–2,0 мм (0,04–0,08 дюйма), повторите вышеописанный процесс.

4.	Подсоедините разъем выключателя стоп-сигналов (А).

5.	Установите нижнюю защитную накладку. (Обратитесь к разделу «Тело» — «Аварийная площадка»)
