Тормозная колодка

Процедуры ремонта

Замена

Передняя тормозная колодка

1. 1

   Отсоедините клемму (-) аккумуляторной батареи.

2. 2

   Снимите переднее колесо и шину.

   (См. Система подвески — «Колесо»)

3. 3

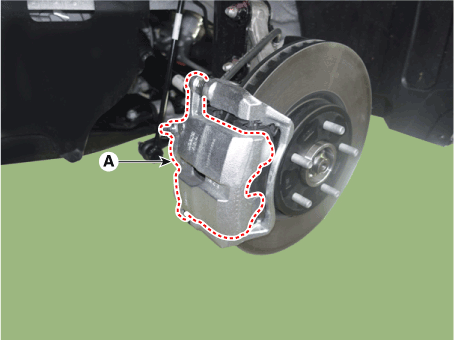

   Ослабьте болт направляющего стержня, а затем поверните корпус суппорта (А) вверх. пути.

   Момент затяжки: 21,6–31 Н·м



4. 4

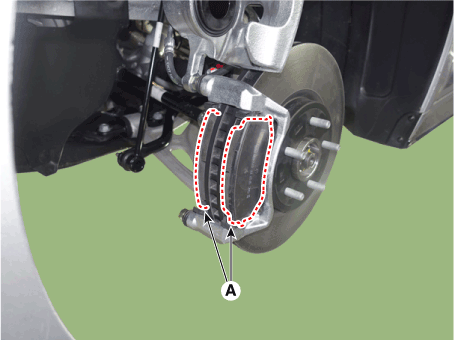

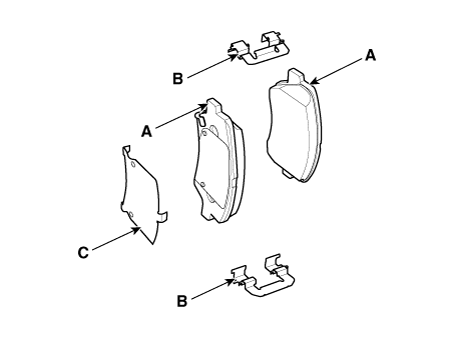

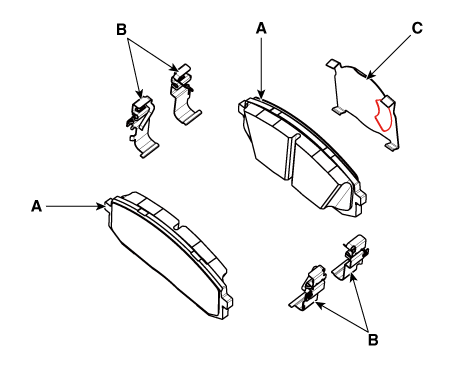

   Снимите тормозную колодку (А).



5. 5

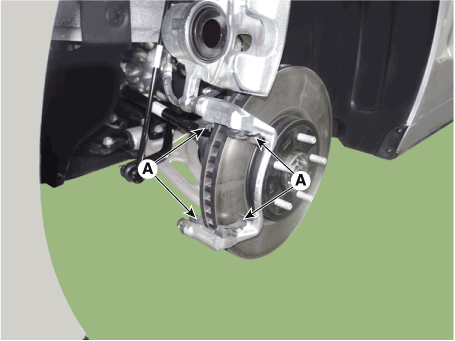

   Снимите фиксатор колодки (А).



Задняя тормозная колодка

[Применить EPB]

1. 1

   Отпустите стояночный тормоз.

2. 2

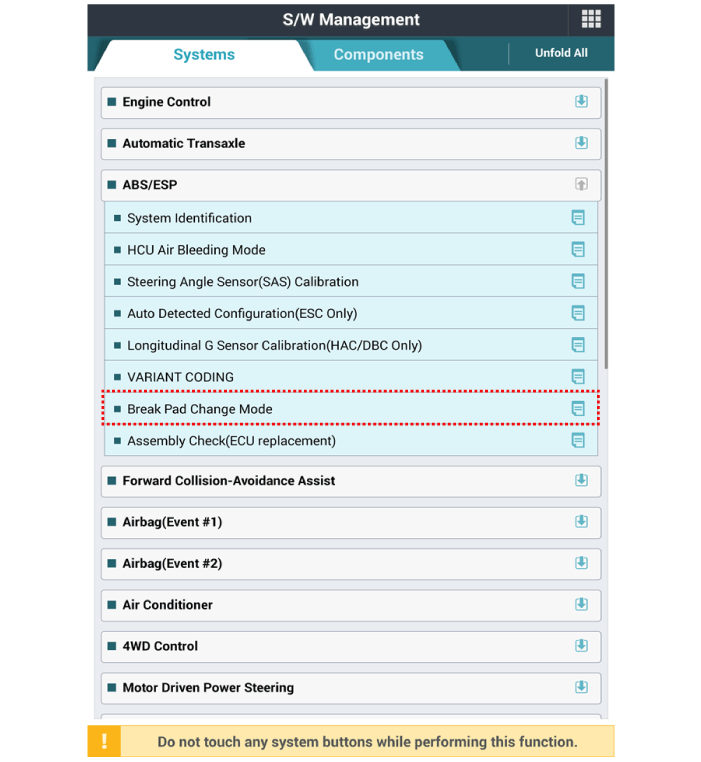

   Перед снятием заднего суппорта выполните «Режим замены тормозных колодок». с помощью КДС.





3. 3

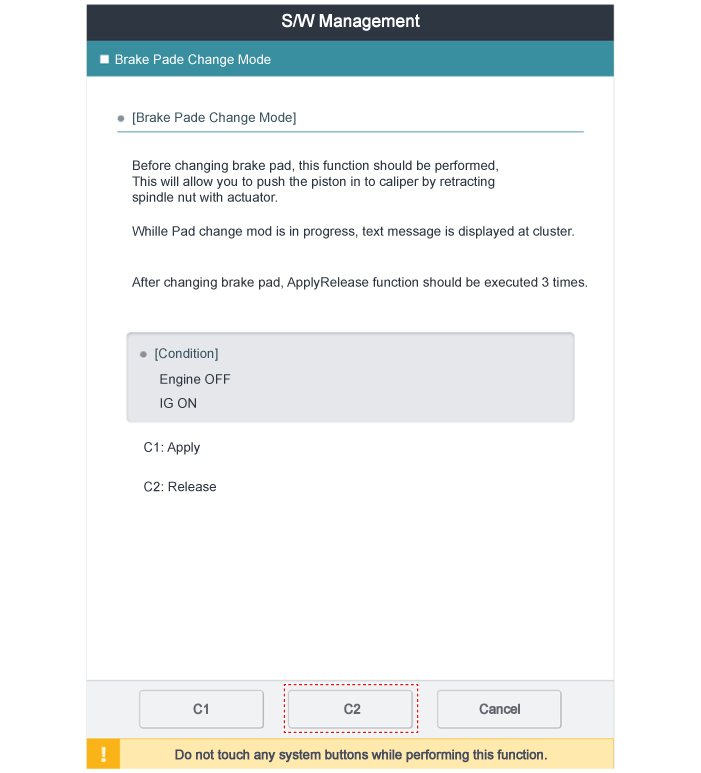

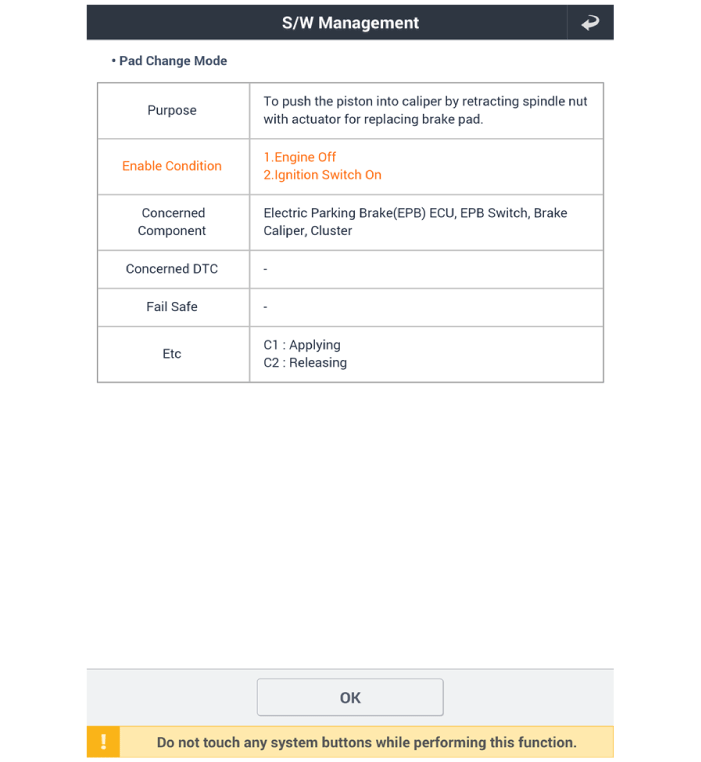

   Выберите C2 (Release) на экране ниже.



4. 4

   Отсоедините клемму (-) аккумуляторной батареи.

5. 5

   Снимите заднее колесо и шину.

   (См. Система подвески — «Колесо»)

6. 6

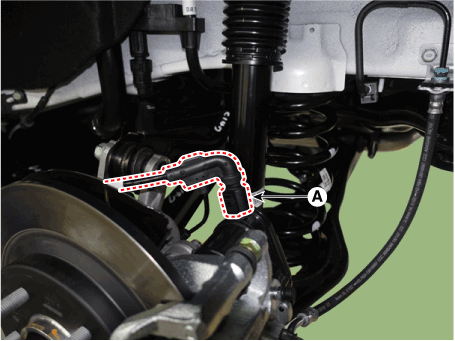

   Отсоедините разъем привода EPB (А).



7. 7

   Ослабьте болт направляющего стержня, а затем поверните корпус суппорта (А) вверх. пути.

   Момент затяжки : 21,6–31 Н·м



8. 8

   Снимите тормозную колодку (А).



9. 9

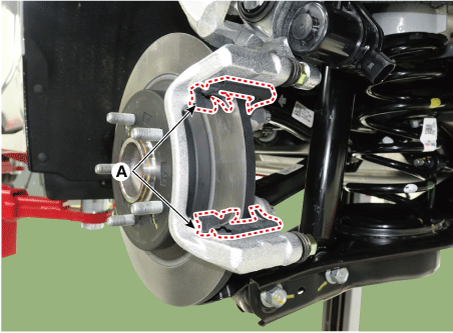

   Снимите фиксатор колодки (А).



[EPB не применяется]

1. 1

   Отпустите стояночный тормоз.

2. 2

   Отсоедините клемму (-) аккумуляторной батареи.

3. 3

   Снимите заднее колесо и шину.

   (См. Система подвески — «Колесо»)

4. 4

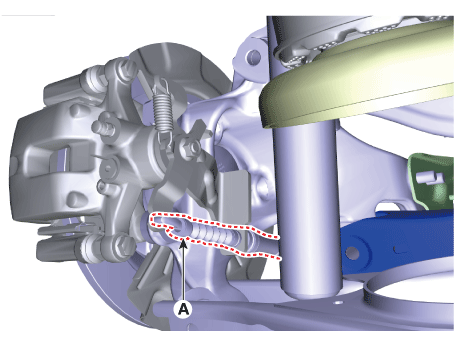

   Отсоедините трос стояночного тормоза (А) после снятия троса стояночного тормоза. фиксирующая клипса.



5. 5

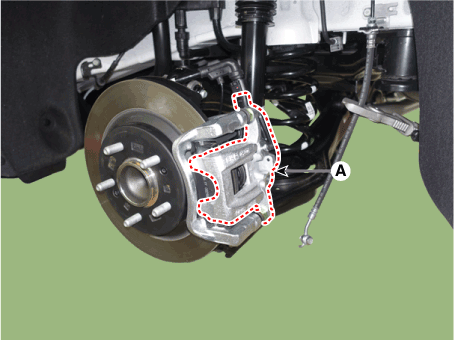

   Ослабьте болт направляющего стержня, а затем поверните корпус суппорта (А) вверх. пути.

   Момент затяжки : 21,6–31 Н·м



6. 6

   Снимите тормозную колодку (А).



7. 7

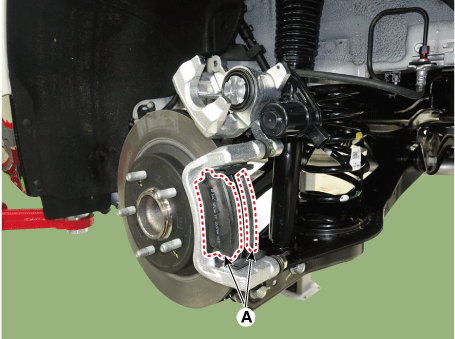

   Снимите фиксатор колодки (А).



Монтаж

[Передняя тормозная колодка]

1. 1

   Установите в порядке, обратном снятию.

2. 2

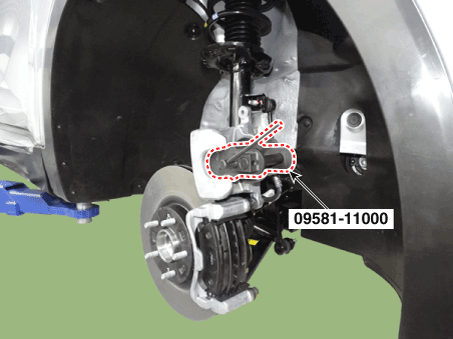

   Используйте SST (09581-11000) при установке узла тормозного суппорта.

3. 3

   После установки прокачайте тормозную систему.

   (См. Тормозная система — «Процедуры прокачки тормозов»)

4. 4

   Проверьте утечку тормозного масла и состояние педали.

[Задняя тормозная колодка]

1. 1

   Установите в порядке, обратном снятию.

2. 2

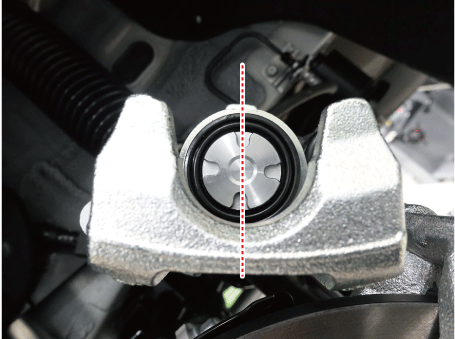

   Используйте SST (09580-0U000) при установке узла тормозного суппорта.

3. 3

   После установки прокачайте тормозную систему.

   (См. Тормозная система — «Процедуры прокачки тормозов»)

4. 4

   Несколько раз включите стояночный тормоз и проверьте его нормальную работу.

5. 5

   Проверьте пролитое тормозное масло.

6. 6

   Несколько раз включите стояночный тормоз и проверьте его нормальную работу.

осмотр

Проверка тормозных колодок

1. 1

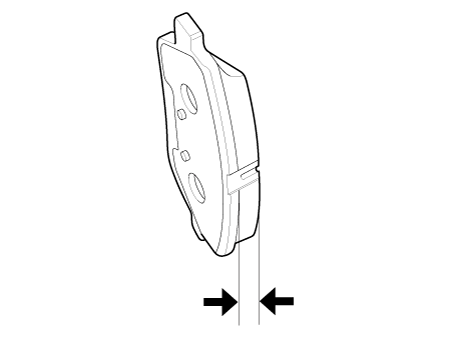

   Проверьте износ колодок. Измерьте толщину колодки и замените ее, если она меньше указанного значения.

   Толщина переднего тормозного диска Толщина колодки

   - Стандарт: 11 мм (0,43 дюйма)

   - Предел обслуживания: 2,0 мм (0,78 дюйма)

   Толщина заднего тормозного диска Толщина колодки

   - Стандарт: 10 мм (0,3937 дюйма)

   - Предел обслуживания: 2,0 мм (0,78 дюйма)



2. 2

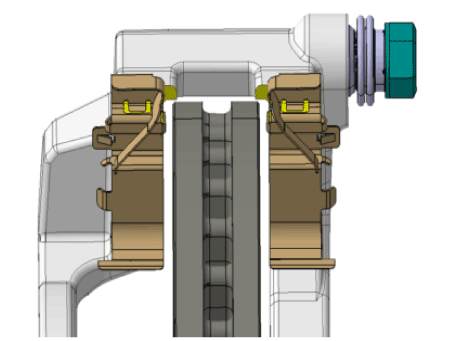

   Убедитесь, что смазка нанесена на скользящие контактные точки, и проверьте накладка и подложка на предмет повреждений.
