Передний тормозной диск

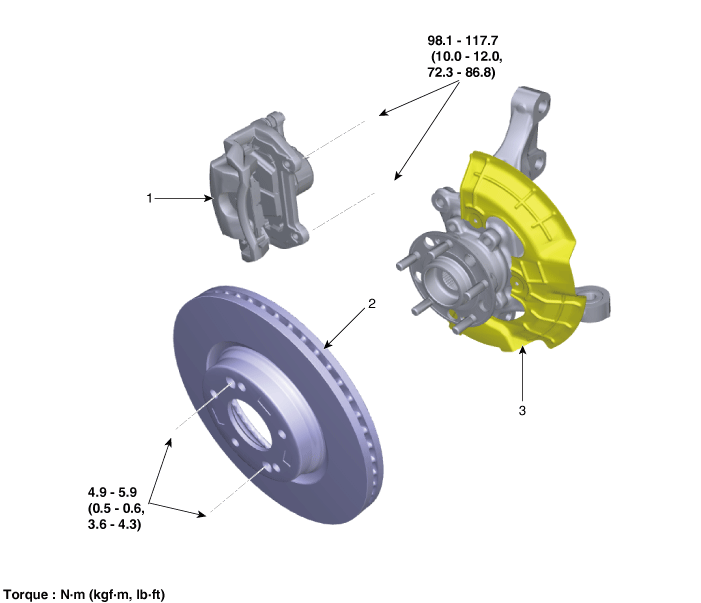

Компоненты и расположение компонентов

Компоненты

Процедуры ремонта

Удаление

1. 1

   Отсоедините клемму (-) аккумуляторной батареи.

2. 2

   Снимите переднее колесо и шину.

   (См. Система подвески — «Колесо»)

3. 3

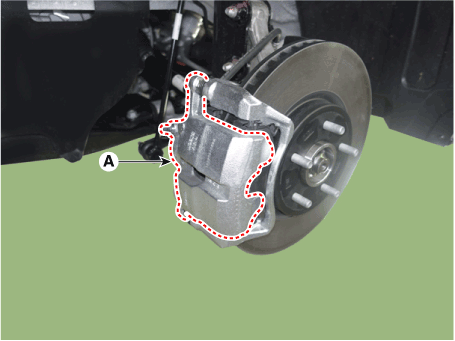

   Ослабьте болт направляющего стержня, а затем поверните корпус суппорта (А) вверх. пути.

   Момент затяжки: 21,6–31 Н·м



4. 4

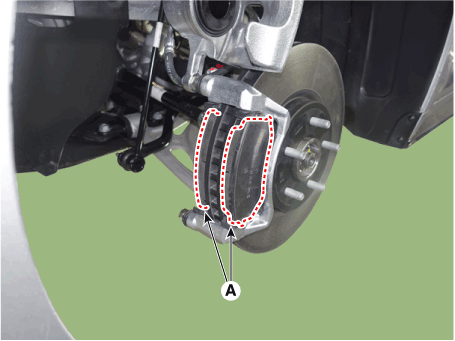

   Снимите тормозную колодку (А).



5. 5

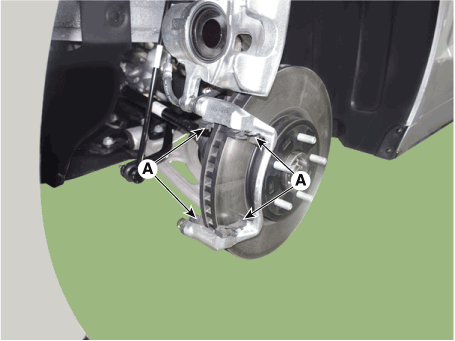

   Снимите фиксатор колодки (А).



6. 6

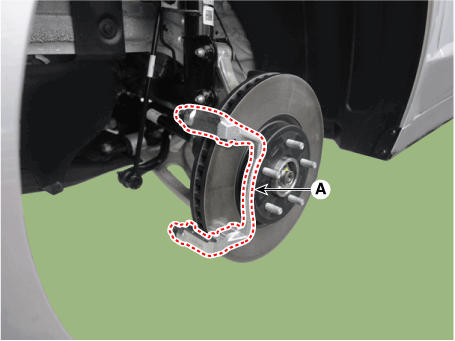

   Снимите держатель суппорта (А), ослабив болты крепления суппорта.

   Момент затяжки: 98,1–118 Н·м



7. 7

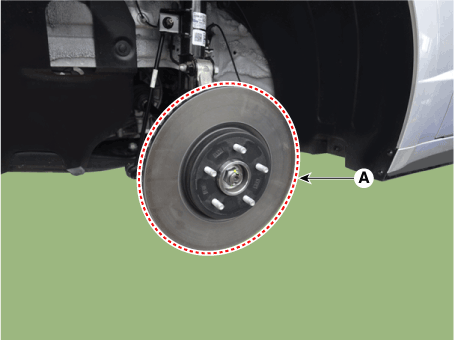

   Снимите передний тормозной диск (А), ослабив винты.

   Момент затяжки : 4,9–5,8 Н·м



осмотр

Толщина переднего тормозного диска Проверять

1. 1

   Проверьте тормозной диск на наличие повреждений и трещин.

2. 2

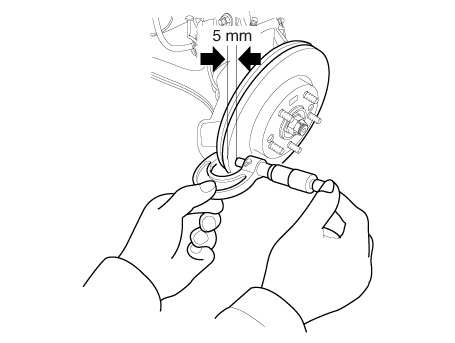

   Удалите всю ржавчину и загрязнения с поверхности и измерьте диск. толщина не менее чем в 8 точках на одинаковом расстоянии (5 мм) от тормозного диска внешний круг.

   Толщина переднего тормозного диска

   - 16 дюймов Стандарт: 25 мм (0,98 дюйма)

   - 16 дюймов Предел обслуживания: 23 мм (0,90 дюйма)

   - 17 дюймов Стандарт: 30 мм (1,18 дюйма)

   - 17 дюймов Предел обслуживания: 28 мм (1,10 дюйма)

   - Отклонение: менее 0,005 мм (0,0002 дюйма)



3. 3

   Если износ превышает допустимый, замените диски и колодки в сборе слева и справа. справа от транспортного средства.

Биение переднего тормозного диска Проверять

1. 1

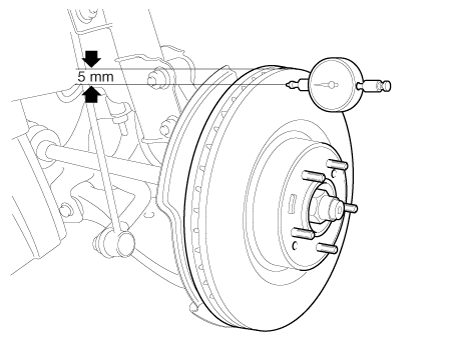

   Поместите циферблатный индикатор примерно в 5 мм (0,20 дюйма) от внешней окружности тормозной диск и измерьте биение диска.

   Биение тормозного диска Ограничение: 0,040 мм (0,0016 дюйма) или менее (новый)



2. 2

   Если биение тормозного диска превышает допустимое значение, замените диск, а затем снова измерьте биение.

3. 3

   Если биение не превышает предельного значения, установите тормозной диск, повернув его на 180°, а затем снова проверьте биение тормозного диска.

Монтаж

1. 1

   Установите в порядке, обратном снятию.

2. 2

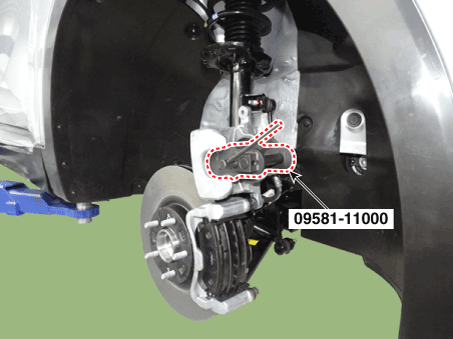

   Используйте SST (09581-11000) при установке узла тормозного суппорта.



3. 3

   После установки прокачайте тормозную систему.

   (См. Тормозная система — «Процедуры прокачки тормозов»)

4. 4

   Проверьте утечку тормозного масла и состояние педали.
