Kia Optima: задняя дверь / модуль задней двери

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Кузов (внутри и снаружи) / Задняя дверь / Модуль задней двери

Компоненты и расположение компонентов

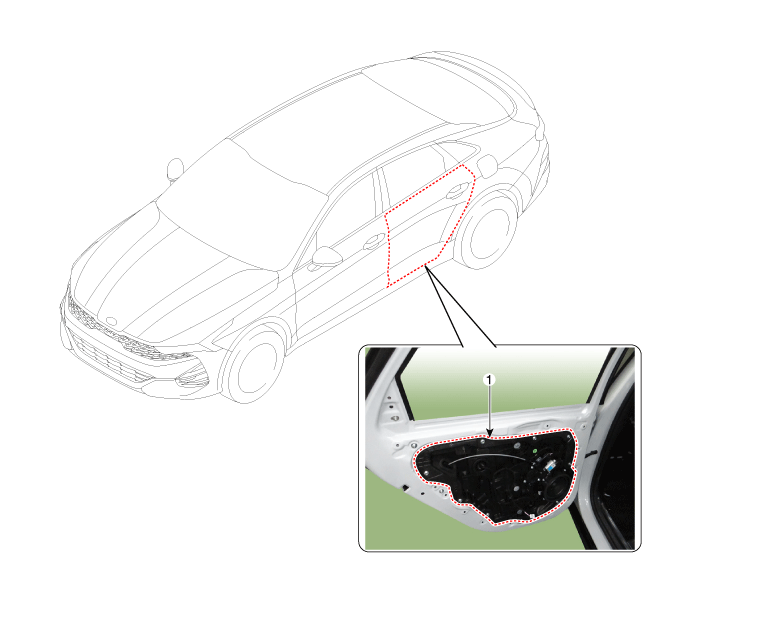

Расположение компонента

1. Модуль задней двери

Процедуры ремонта

Замена

•	При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.

•	Наденьте перчатки, чтобы не поранить руки.

1.	Снимите стекло задней двери. (См. Задняя дверь — «Окно задней двери»)

2.	Снимите наружную ручку задней двери. (См. Задняя дверь — «Внешняя ручка задней двери»)

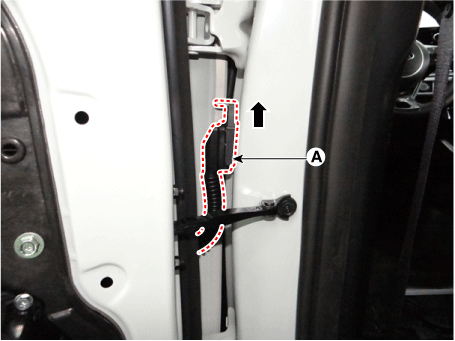

3.	Освободите стопорный штифт в направлении стрелки и снимите разъем главной проводки задней двери (А).

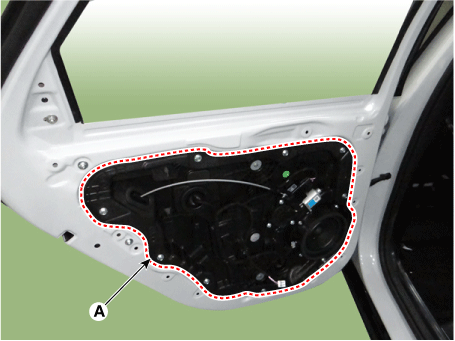

Ослабьте крепежные болты и снимите модуль задней двери (А).

Момент затяжки :

7,8–11,8 Н·м (0,8–1,2 кгс·м, 5,8–8,7 фунт-фут)

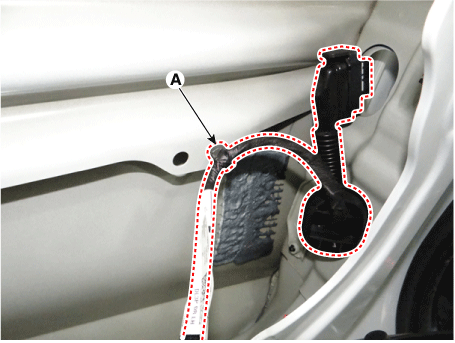

5.	Отсоедините зажим проводки модуля задней двери (А).

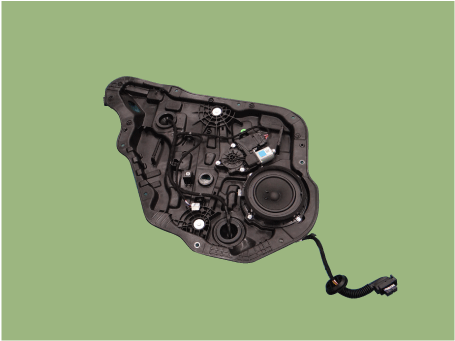

6.	Отсоедините разъемы и жгут проводов модуля задней двери.

7.	Снимите задний динамик. (См. Электрическая система кузова — «Динамики»)

8.	Снимите мотор заднего стеклоподъемника. (См. Электрическая система кузова — «Электродвигатель стеклоподъемника»)

Для установки выполните процедуру удаления в обратном порядке.

•	Убедитесь, что разъемы подключены правильно и каждый стержень надежно соединен.

•	Убедитесь, что дверь запирается/разблокируется и открывается/закрывается правильно.
