Защелка задней двери

Компоненты и расположение компонентов

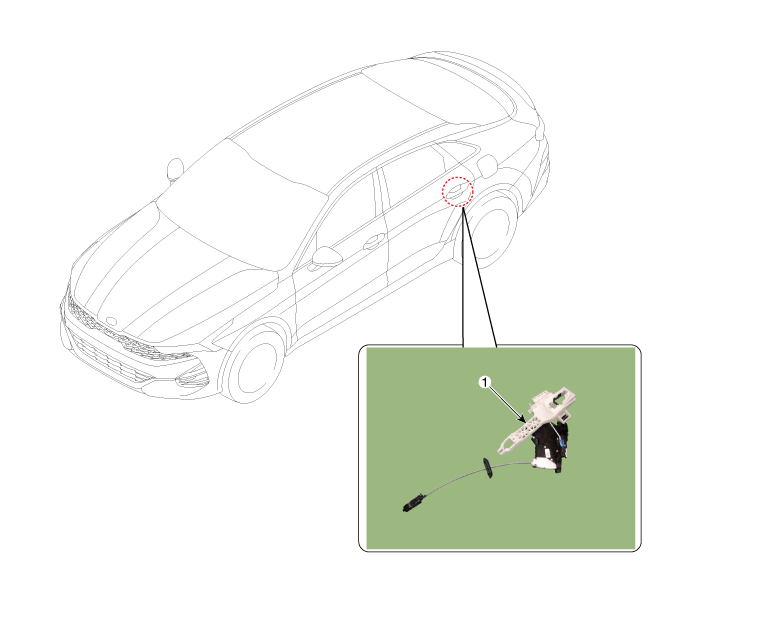

Расположение компонента

Процедуры ремонта

Замена

1. 1

   Снимите модуль задней двери.

   (См. Задняя дверь — «Модуль задней двери»)

2. 2

   Снимите наружную ручку задней двери.

   (См. Задняя дверь — «Внешняя ручка задней двери»)

3. 3

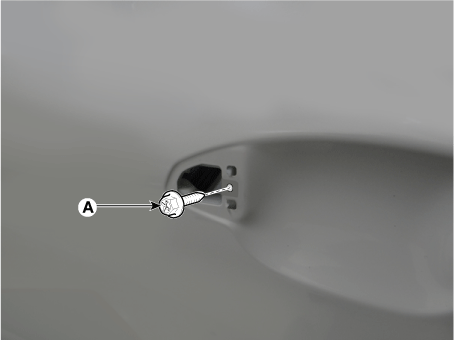

   Ослабьте болт крепления основания наружной ручки задней двери (А).

   Момент затяжки :

   4,9–5,9 Н·м (0,4–0,6 кгс·м, 2,9–4,3 фунт-фут, 34,7–52,1 фунт · дюйм)



4. 4

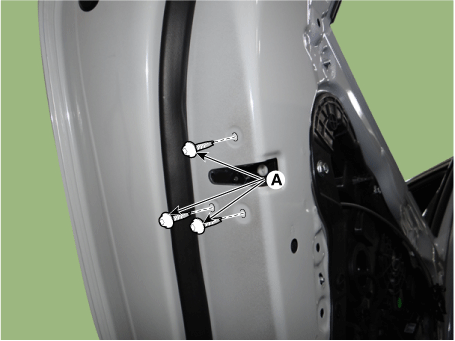

   Ослабьте крепежные винты защелки задней двери (А).

   Момент затяжки :

   6,9–10,8 Н·м (0,7–1,1 кгс·м, 5,0–8,0 фунт·фут, 60,8–95,5 фунт · дюйм)



5. 5

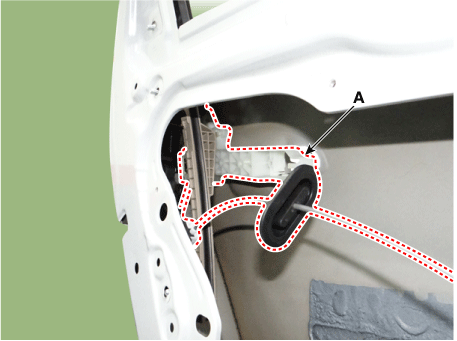

   Снимите узел защелки задней двери (А).



6. 6

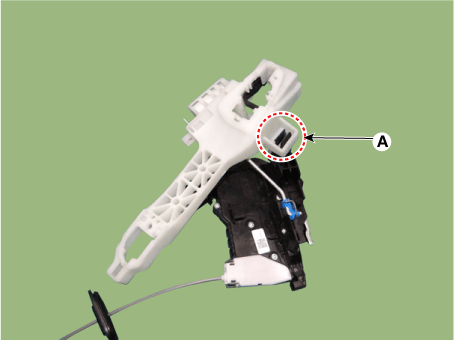

   Откройте крышку, чтобы снять основание внешней ручки задней двери, нажав стопорный штифт (А).



7. 7

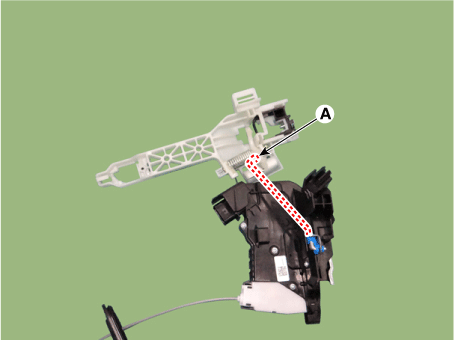

   Ослабьте груз (А) и снимите основание внешней ручки задней двери.



8. 8

   Для установки выполните процедуру удаления в обратном порядке.
