Стекло задней двери

Компоненты и расположение компонентов

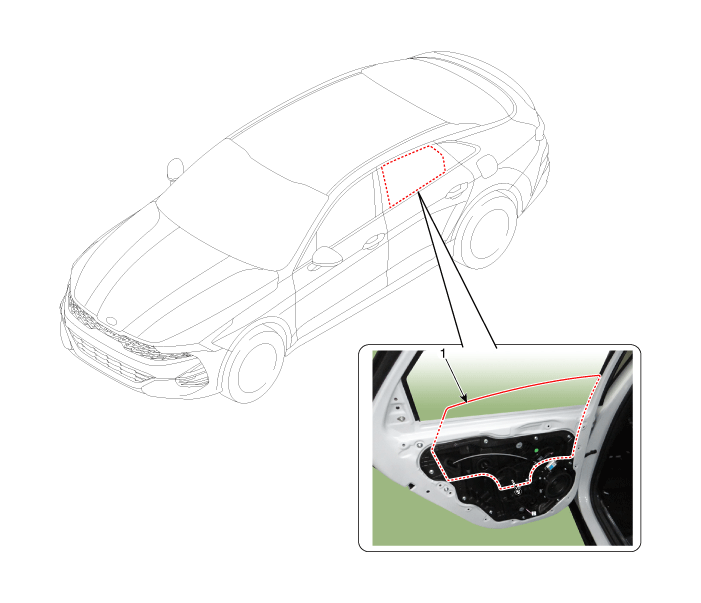

Расположение компонента

Процедуры ремонта

Замена

1. 1

   Снимите обивку задней двери.

   (См. Задняя дверь — «Облицовка задней двери»)

2. 2

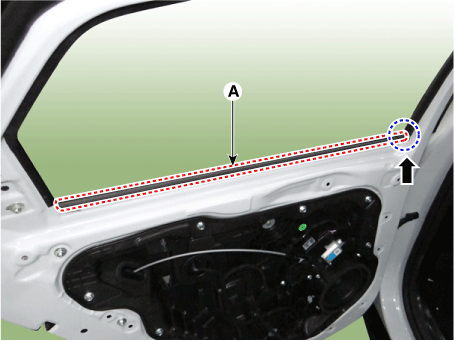

   Снимите ремень задней двери внутри уплотнителя (А).



3. 3

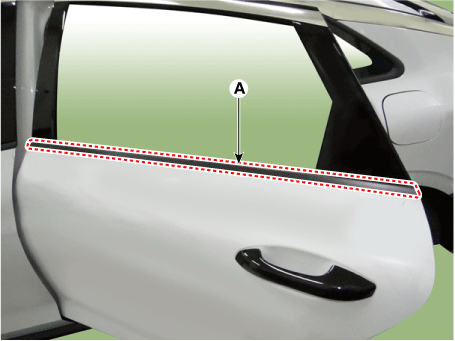

   Снимите ремень задней двери снаружи уплотнителя (А).



4. 4

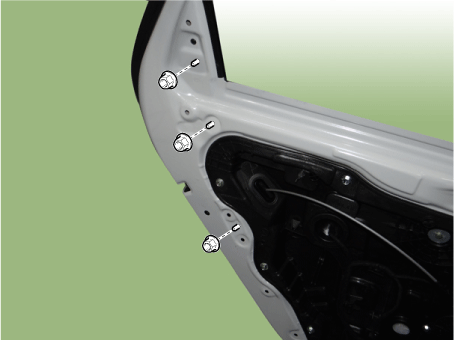

   Ослабьте крепежные гайки и ослабьте канал задней двери.

   Момент затяжки : 7,8–11,8 Н·м



5. 5

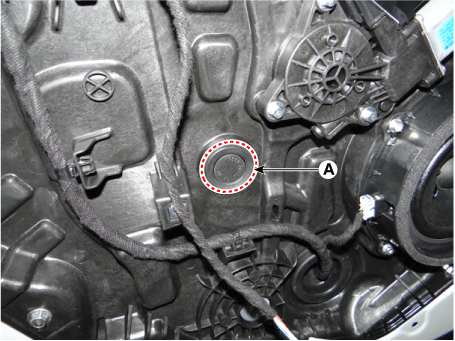

   Снимите отверстие для заглушки (А).



6. 6

   Опустите стекло задней двери, нажав на переключатель стеклоподъемника.

7. 7

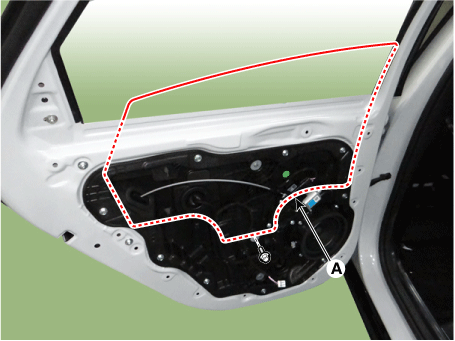

   Аккуратно отрегулируйте стекло задней двери (А) так, чтобы был виден болт, затем ослабьте их. отделите стекло от стеклоподъёмника и аккуратно потяните стекло выходит через оконную щель.

   Момент затяжки : 7,8–11,8 Н·м



8. 8

   Для установки выполните процедуру удаления в обратном порядке.
