Антенна смарт-ключа

Процедуры ремонта

Удаление

Внутренняя антенна 1

1. 1

   Отсоедините отрицательную клемму аккумулятора.

2. 2

   Снимите блок монитора кругового обзора (SVM).

   (См. Усовершенствованную систему помощи водителю (ADAS) — «Монитор кругового обзора». (SVM) Единица")

3. 3

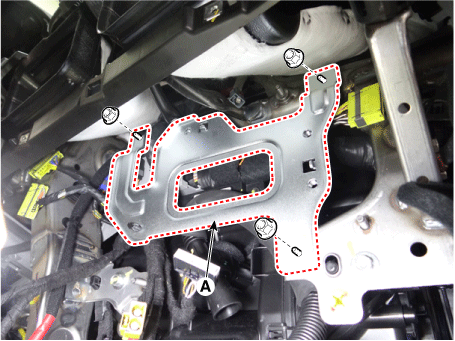

   Снимите кронштейн SVM (A), ослабив крепежные гайки.



4. 4

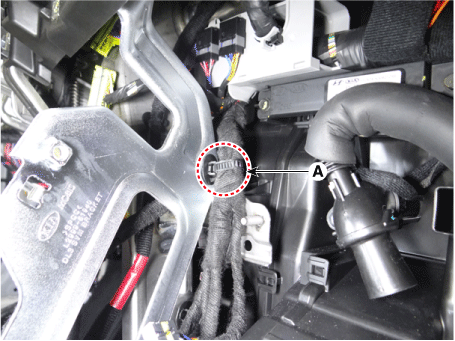

   Снимите фиксирующий зажим (А) с кронштейна SVM.



5. 5

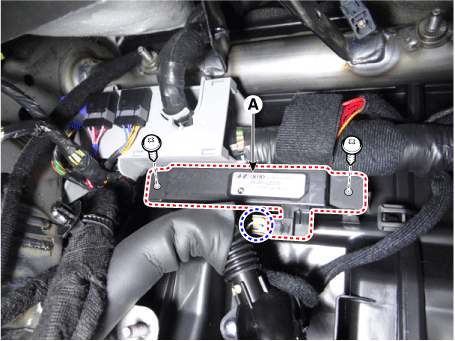

   Снимите внутреннюю антенну 1 (A), ослабив винты после отсоединения соединитель.



Внутренняя антенна 2

1. 1

   Отсоедините отрицательную клемму аккумулятора.

2. 2

   Снимите напольную консоль в сборе.

   (См. Кузов — «Узел напольной консоли»)

3. 3

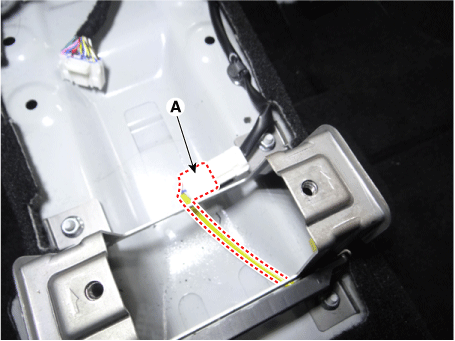

   Отсоедините разъем внутренней антенны 2 (А).



4. 4

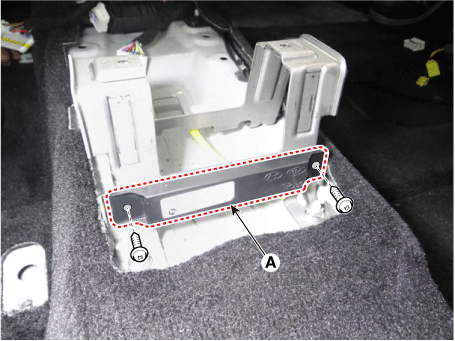

   Снимите внутреннюю антенну 2 (А), ослабив крепежные винты.



Внутренняя антенна 3

1. 1

   Отсоедините отрицательную клемму аккумулятора.

2. 2

   Снимите заднюю поперечную обшивку.

   (См. Кузов — «Задняя поперечная обшивка»)

3. 3

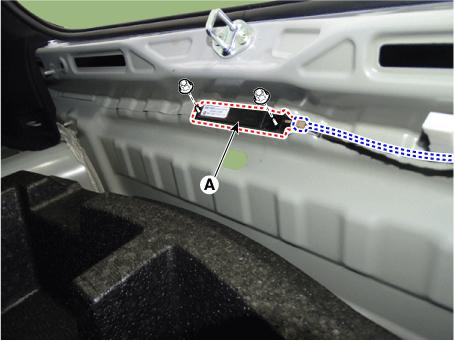

   Снимите внутреннюю антенну 3 (А), ослабив гайки после отсоединения соединитель.



Антенна на внешнем бампере

1. 1

   Отсоедините отрицательную клемму аккумулятора.

2. 2

   Снимите задний бампер в сборе.

   (См. Кузов — «Задний бампер в сборе»)

3. 3

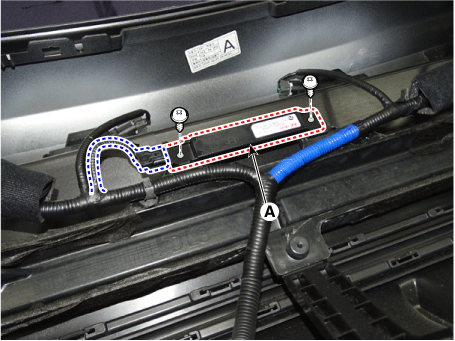

   Снимите внешнюю антенну бампера (A), ослабив винты после отсоединение разъема.



Передняя антенна

1. 1

   Отсоедините отрицательную клемму аккумулятора.

2. 2

   Снимите передний бампер в сборе.

   (См. Кузов — «Передний бампер в сборе»)

3. 3

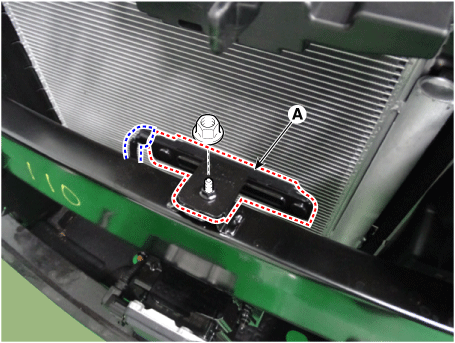

   Снимите переднюю антенну (А), ослабив гайку после отсоединения соединитель.



Антенна передней двери

1. 1

   Отсоедините отрицательную клемму аккумулятора.

2. 2

   Снимите обивку передней двери.

   (См. Кузов — «Облицовка передней двери»)

3. 3

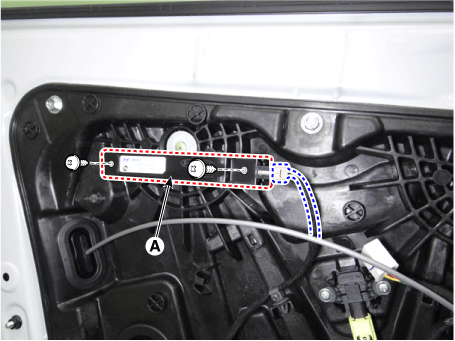

   Снимите переднюю дверную антенну (A), ослабив винты после отсоединения соединитель.



Монтаж

1. Устанавливайте в порядке, обратном снятию.

осмотр

1. Осмотрите антенну с помощью KDS.

   (См. Система смарт-ключа — «Диагностика смарт-ключа»)
