Kia Optima: система смарт-ключей / блок смарт-ключей
Принципиальные диаграммы

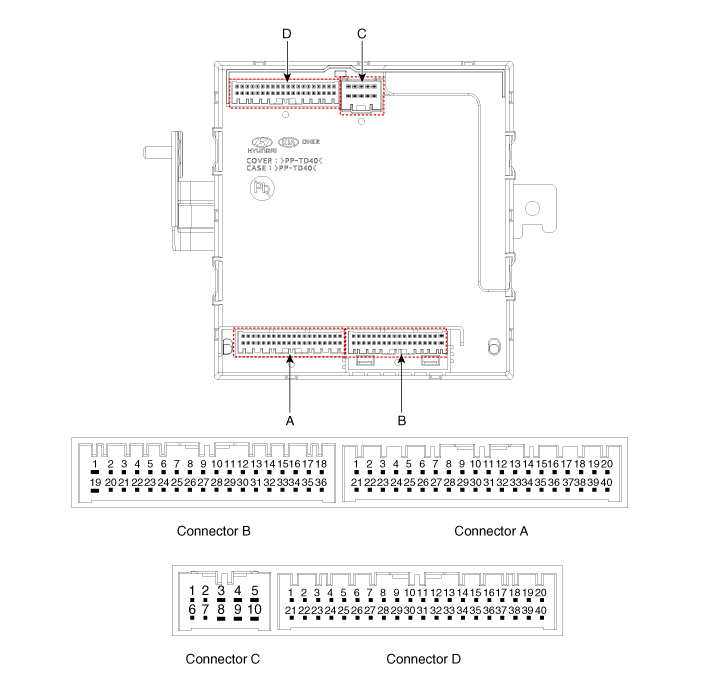

| Разъем и функция терминала |
|
Приколоть
|
Функция
|
|||
|
Соединитель А
|
Соединитель Б
|
Соединитель С
|
Соединитель D
|
|
|
1
|
-
|
Выключатель переднего омывателя (выходной)
|
-
|
Переключатель внешней ручки водителя (вход)
|
|
2
|
Индикатор заднего ремня безопасности_Левый (Выход)
|
-
|
Включение ESCL (выход)
|
Вспомогательный переключатель на внешней ручке (вход)
|
|
3
|
-
|
-
|
ESCL - (выход)
|
-
|
|
4
|
-
|
-
|
-
|
-
|
|
5
|
Внешний зуммер (выход)
|
-
|
-
|
об/мин (вход)
|
|
6
|
Индикатор заднего ремня безопасности_Центр (Выход)
|
Парковочный переключатель стеклоочистителя (вход)
|
-
|
Подсветка символа SSB (+) (выход)
|
|
7
|
Карманный фонарь лужи (выход)
|
-
|
Переключатель разблокировки ESCL (вход)
|
Реле ACC (выход)
|
|
8
|
Индикатор заднего ремня безопасности_Правый (Выходной)
|
Выключатель тормоза (вход)
|
-
|
Реле IGN1 (выход)
|
|
9
|
-
|
-
|
-
|
Реле IGN2 (выход)
|
|
10
|
Переключатель дальнего света фар (вход)
|
Переключатель громкости переднего стеклоочистителя (вход)
|
ESCL + (выход)
|
Реле стартера (выход)
|
|
11
|
-
|
-
|
|
Вспомогательная антенна на внешней ручке (+) (выход)
|
|
12
|
-
|
LIN4 (ЭБУ системы безопасности)
|
Внутренняя антенна 2 (+) (выход)
|
|
|
13
|
Переключатель заднего вида (вход)
|
Опция PAS (вход)
|
Внутренняя антенна багажника 3 (+) (выход)
|
|
|
14
|
-
|
-
|
Внутренняя антенна 1 (+) (выход)
|
|
|
15
|
Мощность ДПАС (выходная)
|
B-CAN (низкий уровень)
|
Бамперная антенна (+) (выход)
|
|
|
16
|
Мощность FRAS (выход)
|
B-CAN (высокий)
|
Антенна на внешней ручке водителя (+) (выход)
|
|
|
17
|
Мощность PAS/RPAS (вход)
|
-
|
-
|
|
|
18
|
-
|
Земля (мощность)
|
-
|
|
|
19
|
-
|
-
|
-
|
|
|
20
|
Земля (ЭБУ)
|
Мощность иммобилайзера (выход)
|
-
|
|
|
21
|
-
|
Масса иммобилайзера (выход)
|
Переключатель SSB 1 (вход)
|
|
|
22
|
K-Line_Иммобилайзер
|
-
|
Переключатель SSB 2 (вход)
|
|
|
23
|
-
|
Индикатор переключения PAS/RPAS (выход)
|
Выключатель блокировки IGN сцепления
|
|
|
24
|
-
|
Переключатель переднего стеклоочистителя (вход)
|
ESCL COM
|
|
|
25
|
Состояние люка (ввод)
|
-
|
Датчик скорости колеса (вход)
|
|
|
26
|
Переключатель PAS/RPAS (вход)
|
Масса многофункционального переключателя (вход)
|
-
|
|
|
27
|
Соленоид банкомата (выход)
|
Реле питания стеклоочистителя (выход)
|
-
|
|
|
28
|
LIN3 (датчик дождя)
|
Масса датчика автоосвещения (выход)
|
-
|
|
|
29
|
LIN2 (ROA)
|
Сигнал датчика автоосвещения (вход)
|
-
|
|
|
30
|
LIN1 (PDW-F или PDW-R)
|
Мощность датчика автоматического освещения (выход)
|
Начать обратную связь (ввод)
|
|
|
31
|
Сигнал отпирания двери (для IFU) EMS (выход)
|
-
|
Вспомогательная антенна на внешней ручке (-) (выход)
|
|
|
32
|
Выключатель света (вход)
|
Реле высокого уровня переднего стеклоочистителя (выход)
|
Внутренняя антенна 2 (-) (выход)
|
|
|
33
|
Переключатель тумана (вход)
|
Реле низкого уровня переднего стеклоочистителя (выход)
|
Внутренняя антенна багажника 3 (-) (выход)
|
|
|
34
|
IGN2 (вход)
|
Переключатель низкого резерва переднего стеклоочистителя (вход)
|
Внутренняя антенна 1 (-) (выход)
|
|
|
35
|
IGN1 (вход)
|
P-CAN (низкий)
|
Бамперная антенна (-) (выход)
|
|
|
36
|
АКК (вход)
|
P-CAN (высокий)
|
Антенна на внешней ручке водителя (-) (выход)
|
|
|
37
|
Аккумулятор + (ЭБУ)
|
|
-
|
|
|
38
|
Батарея + (мощность)
|
-
|
||
|
39
|
-
|
-
|
||
|
40
|
Форсунка с подогревом (выход)
|
Положение «P» (вход)
|
||
Процедуры ремонта
| Удаление |
Интегрированное управление телом Единица измерения (МСБ)
| 1. |
Удалите ИБУ. (См. Электрическая система кузова — «Интегрированный блок управления кузовом») |
Внешняя ручка двери
| 1. |
Снимите наружную ручку передней двери. (См. Кузов — «Внешняя ручка передней двери») |
Переключатель открытия багажника
| 1. |
Снимите центральный задний комбинированный фонарь. (См. Система освещения — «Задний комбинированный фонарь») |
| 2. |

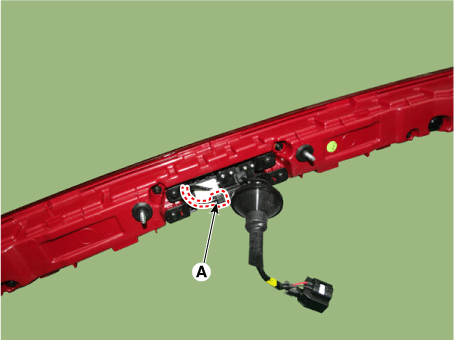

Отсоедините разъем переключателя открытия багажника (А).
|
| 3. |

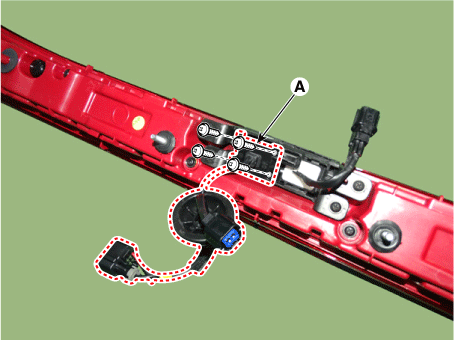

Снимите камеру заднего вида (А), ослабив крепежные винты.
|
| 4. |

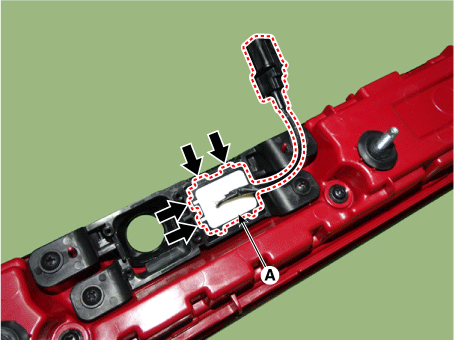

Снимите переключатель открытия багажника (А), нажав на крючки.
|
Зуммер
| 1. |
Отсоедините отрицательную клемму аккумулятора. |
| 2. |
Снимите передний бампер в сборе. (См. Кузов — «Передний бампер в сборе») |
| 3. |

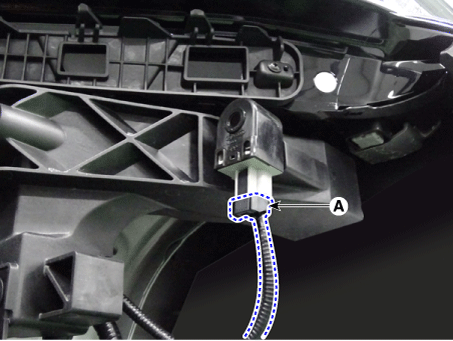

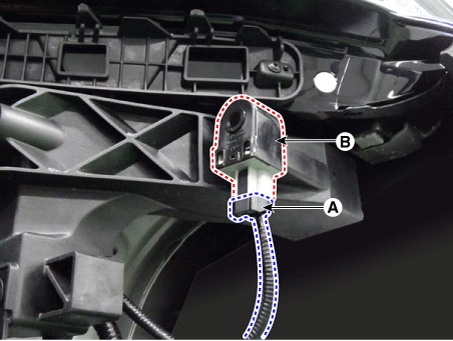

Снимите зуммер (B) после отсоединения разъема (A).
|
| Монтаж |
| 1. |
Установите в порядке, обратном снятию. |
| осмотр |
Интегрированное управление телом Единица измерения (МСБ)
| 1. |
Проверьте IBU с помощью KDS. (См. Система смарт-ключа — «Диагностика смарт-ключа») |
Внешняя ручка двери
| 1. |
Снимите наружную ручку передней двери. (См. Кузов — «Внешняя ручка передней двери») |
| 2. |
Отсоедините разъем внешней ручки передней двери и проверьте непрерывность между клеммами № 3 и № 6.
|
Переключатель открытия багажника
| 1. |
Отсоедините отрицательную клемму аккумулятора. |
| 2. |
Снимите обивку крышки багажника. (См. Кузов — «Отделка крышки багажника») |
| 3. |

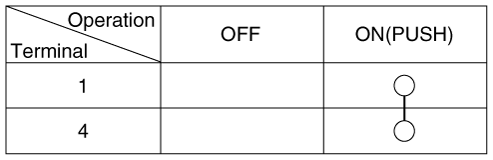

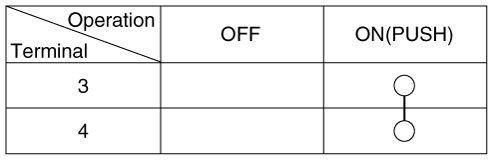

Проверьте целостность цепи между клеммами.

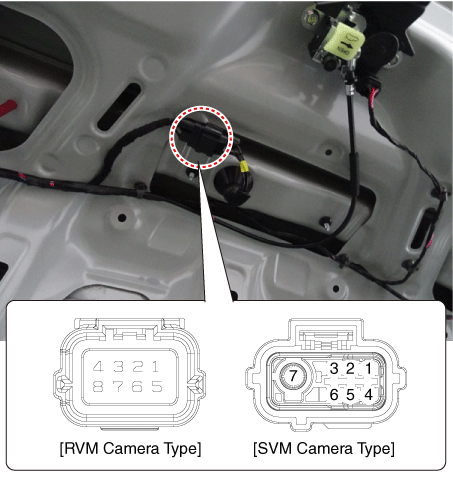

[Камера RVM Тип]
[SVM-камера Тип]
|
Зуммер
| 1. |
Отсоедините отрицательную клемму аккумулятора. |
| 2. |
Снимите передний бампер в сборе. (См. Кузов — «Передний бампер в сборе») |
| 3. |
Отсоедините разъем зуммера (А). |
| 4. |
Проверьте зуммер, подключив питание аккумулятора к клемме 2 и заземлению. терминал 1.
|
Смарт-ключ
Процедуры ремонта
Корректирование
Сохранение кода смарт-ключа
1.
Подключите VCI II к нижней панели аварийной панели со стороны водителя, включите питание.
на КДС.
2.
Сел ...
