Kia Optima: Гидравлическая система / Электромагнитный клапан SS-A (ВКЛ/ВЫКЛ)
Технические характеристики
Элемент
|
Спецификация
|
Тип управления
|
ВКЛ ВЫКЛ
|
Напряжение (В)
|
9 - 16
|
Управляющее давление кПа (кгс/см², psi)
|
0–490,33 (0–5,0, 0–71,12)
|
Сопротивление катушки (Ом)
|
10,0 - 11,0
|

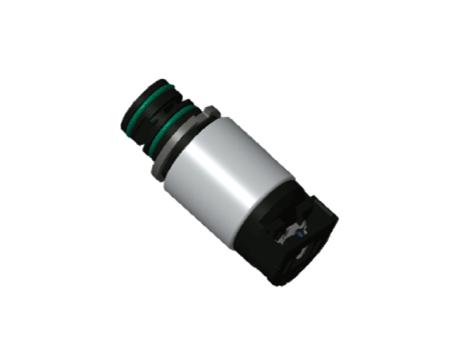

Описание и работа
|
•
|
Электромагнитный клапан SS-A относится к типу ВКЛ/ВЫКЛ.
|
|
•
|
Когда TCM подает переменный ток на электромагнитный клапан, электромагнитный клапан
работает и регулирует диапазон скоростей.
|
Электромагнитный клапан СС-А
операционный стол
|
СС-А
|
Н, П
|
●
|
1
|
Δ
|
2
|
|
3
|
|
4
|
|
5
|
|
6
|
|
р
|
●
|
● : состояние подключения
Δ : Подключен при скорости автомобиля выше 8 км/ч.

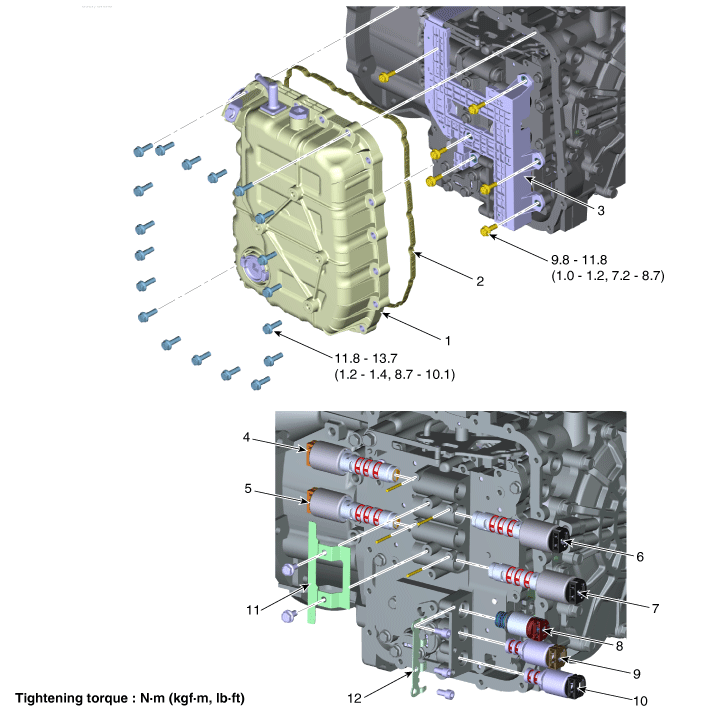

Компоненты и расположение компонентов
1. Крышка корпуса клапана
|
8. Электромагнитный клапан ВКЛ/ВЫКЛ SS-A
|
2. Прокладка корпуса клапана
|
9. Соленоид управления гидротрансформатором
Клапан
|
3. Основная подвеска
|
10. Соленоид контроля давления в линии
Клапан
|
4. 26 Соленоид управления тормозом
Клапан
|
11. Опорный кронштейн
|
5. Соленоид управления сцеплением 35R
Клапан
|
12. Опорный кронштейн
|
6. Соленоид управления тормозом понижающей передачи
Клапан
|
|
7. Соленоид управления муфтой повышающей передачи
Клапан
|
|
Процедуры ремонта
|
1.
|
Систему автоматической коробки передач можно быстрее диагностировать на наличие неисправностей.
с помощью системы диагностики автомобиля (KDS). (См. «Руководство по кодам неисправности»)
KDS предоставляет следующую информацию.
|
(1)
|
Самодиагностика: проверяет и отображает диагностический код неисправности
(код неисправности)
|
|
(2)
|
Данные датчика: проверяет состояние входных/выходных значений системы.
|
|
(3)
|
Принудительная работа: проверяет рабочее состояние системы.
|
|
(4)
|
Дополнительные функции: управление опциями системы, регулировка нулевой точки
и другие функции
|
|
|
2.
|
Снимите воздушный фильтр в сборе.
(См. Механическая система двигателя — «Воздушный фильтр»)
|
|
3.
|
Снимите батарею и поддон для батареи.
(См. Электрическая система двигателя — «Аккумулятор»)
|
|
4.
|

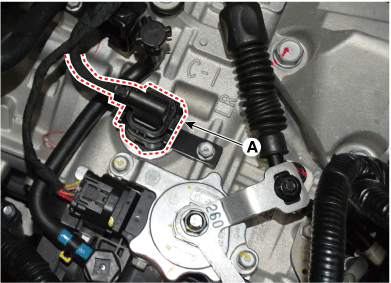

Отсоедините разъем электромагнитного клапана (А).
|
|
5.
|

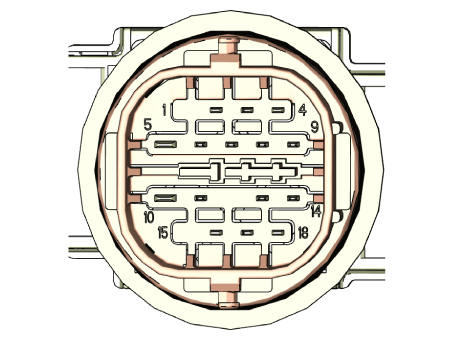

Измерьте сопротивление между силовой клеммой (10) и сигнальной клеммой.
(18).
|
Спецификация: 10,0–11,0 Ом
|
|
|
•
|
Автоматическая коробка передач состоит из тонких компонентов. Будь осторожен
не повредить деталь в процессе сборки
и разборка.
|
|
•
|
Поддерживайте чистоту, чтобы посторонние вещества не попали
в автоматическую коробку передач.
|
|
•
|
Используйте фартук с покрытием, латексные перчатки и лоток из нержавеющей стали, чтобы предотвратить
попадание постороннего предмета в коробку передач.
|
|
|
1.
|
Снимите нижнюю крышку.
(См. Механическая система двигателя — «Машинное отделение под крышкой»)
|
|
2.
|

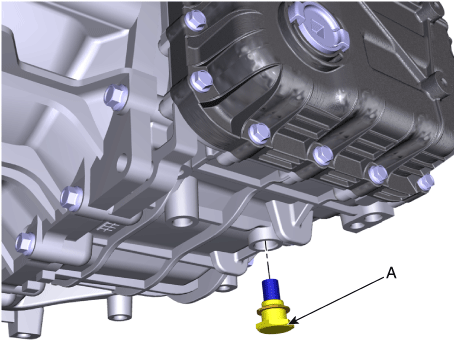

Снимите сливную пробку ATF (A), дайте жидкости стечь, а затем
переустановите сливную пробку.
|
Момент затяжки:
33,3–43,1 Н·м (3,4–4,4 кгс·м, 24,6–31,8 фунт-фут)
|
|
•
|
Существующую прокладку сливной пробки ATF необходимо заменить на
новенький. (Не используйте его повторно.
|
|
•
|
Жидкость для автоматической коробки передач (ATF) можно использовать повторно. Собирать
это с помощью чистой 10-литровой мензурки.
|
|
|
|
3.
|
Снимите воздуховод и воздушный фильтр в сборе.
(См. Механическая система двигателя — «Воздушный фильтр»)
|
|
4.
|

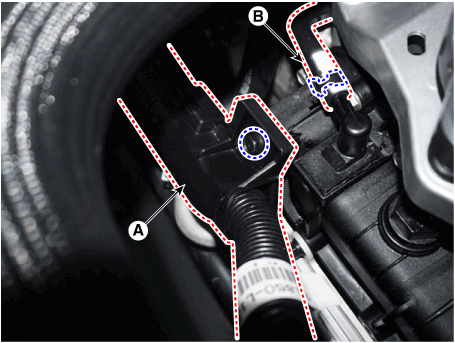

Снимите фиксирующий хомут (А) и шланг сапуна (В).
|
Момент затяжки:
9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)
|
|
|
5.
|

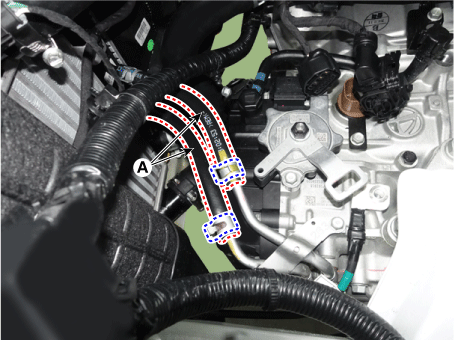

Отсоедините шланг охладителя ATF (А).
|
|
6.
|
Поднимите автомобиль после ослабления верхних болтов крышки гидроблока.
|
|
7.
|

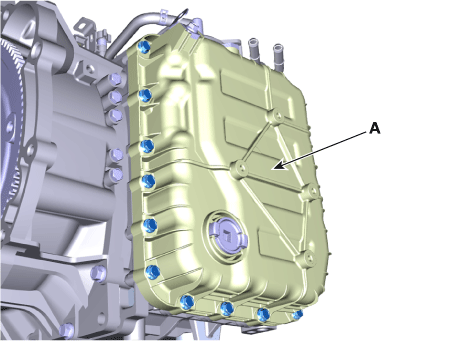

Снимите крышку корпуса клапана (А), ослабив болты.
|
Момент затяжки:
11,8–13,7 Н·м (1,2–1,4 кгс·м, 8,7–10,1 фунт·фут)
|
|
|
8.
|

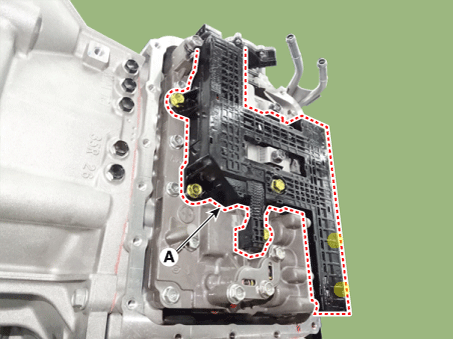

Снимите главный жгут проводов (А) после откручивания болтов.
|
Момент затяжки:
9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)
|
|
|
9.
|

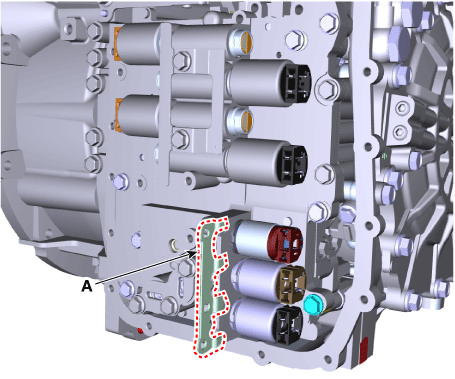

Снимите опорный кронштейн электромагнитного клапана (А) после ослабления болтов.
|
Момент затяжки:
9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)
|
|
|
10.
|

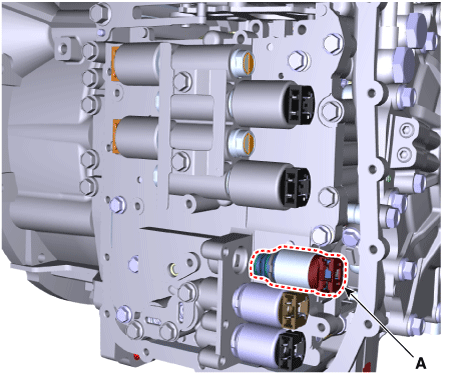

Снимите электромагнитный клапан SS-A (A).
|
|
1.
|
Установите в порядке, обратном снятию.
|
•
|

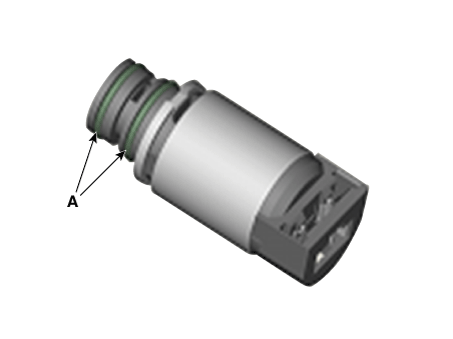

При установке нанесите масло ATF или вазелин.
к уплотнительным кольцам (A) во избежание повреждений.
|
|
•
|

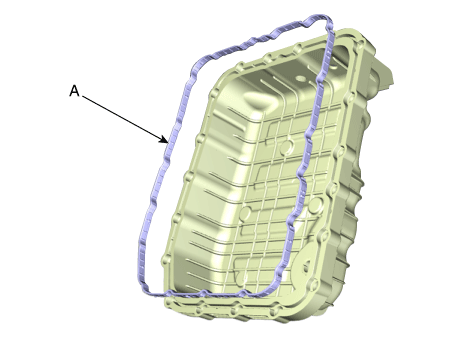

Существующую прокладку крышки гидроблока (А) необходимо заменить.
с новым. (Не используйте его повторно.)
|
|
|
|
2.
|
После установки выполните описанные ниже процедуры.
|
(1)
|
Заполните автоматическую коробку передач жидкостью.
(См. Гидравлическая система — «Жидкость»)
|
|
(2)
|
Сотрите диагностические коды неисправностей (DTC) с помощью KDS. Отключение
отрицательная клемма аккумуляторной батареи не удалит коды DTC. Удалить коды неисправности
всегда использовать KDS.
|
|
(3)
|
Убедитесь в отсутствии утечек охлаждающей жидкости или жидкости из шлангового соединения во время
запуск двигателя.
|
|
