Kia Optima: система автоматической коробки передач / система управления автоматической коробкой передач
Описание и работа
| Описание |
Система управления автоматической коробкой передач полагается на различные измерения, чтобы определить текущее состояние управления и определить необходимые значения компенсации. Эти значения используются для управления исполнительными механизмами и достижения желаемого управляющего выхода.

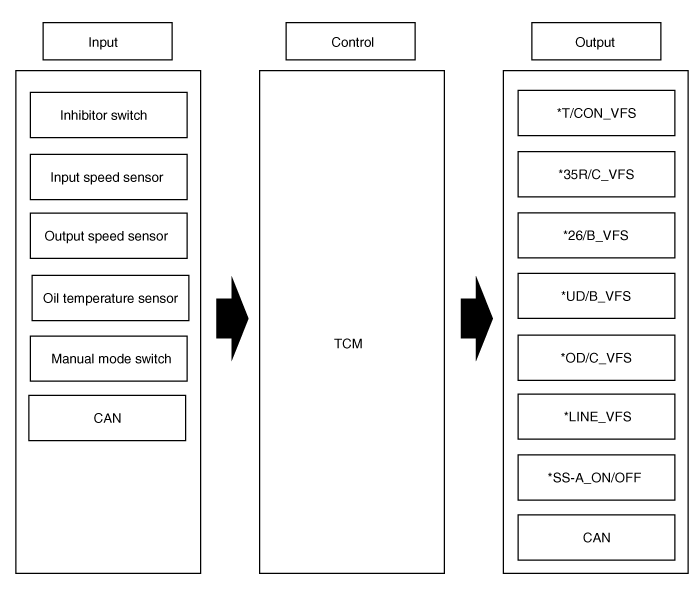

Операция
*T/CON_VFS : Электромагнитный клапан управления гидротрансформатором
*35R/C_VFS : Электромагнитный клапан управления сцеплением 35R
*26/B_VFS : 26 Электромагнитный клапан управления тормозом
*UD/B_VFS : Электромагнитный клапан управления тормозом понижающей передачи
*OD/C_VFS : Электромагнитный клапан управления муфтой повышающей передачи
*LINE_VFS : Электромагнитный клапан контроля давления в линии
*SS-A_ON/OFF : Электромагнитный клапан управления переключением передач-A
Процедуры ремонта
| Корректирование |
Обучение адаптивным значениям TCM
| • |
Обучение адаптивным значениям TCM: когда произошел толчок при переключении передач или детали связанный с коробкой передач был заменен, необходимо выполнить обучение TCM. |
| • |
В следующем случае требуется обучение ТКМ. |
| – |
Замена АКПП в сборе |
| – |
Модернизация или замена TCM |
| – |
Замена электромагнитного клапана |
Процедура обучения адаптивным значениям TCM
| • |

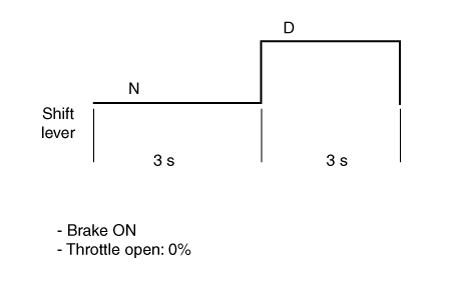

Статическое переобучение (условие: температура ATF 40–100°C (104–212°F) |
| 1) |
Нажмите на тормоз, а затем сделайте паузу по 3 секунды в диапазоне «N» и Диапазон «Д». |
| 2) |
Повторите описанную выше процедуру четыре раза.
|
| • |
Обучение вождению |
| 1) |
Проведите автомобиль через все передачи (1-я → 2-я → 3-я → 4-я → 5-я). → 6-й).
|
| 2) |
Замедлите автомобиль, нажав на тормоз (6-я → 5-я → 4-я → 3-я → 2-й → 1-й). |
| 3) |
Повторите описанную выше процедуру четыре раза. |
- Модуль управления коробкой передач (TCM)
- Датчик температуры масла трансмиссии (основной жгут проводов)
- Датчик скорости
- Переключатель ингибитора
- Рычаг переключения передач
- Трос переключения передач
Автоматическая трансмиссия
Сервисные данные
Сервисные данные
Автоматическая коробка передач
Элемент
Спецификация
Модель коробки передач
А6МФ1-2
Инженерная модель
...
Модуль управления коробкой передач (TCM)
Описание и работа
Описание
Модуль принимает и обрабатывает сигналы от различных датчиков и агрегатов.
широкий набор органов управления коробкой передач для обеспечения оптимальных условий вождения ...
