USB-зарядное устройство

Принципиальные диаграммы

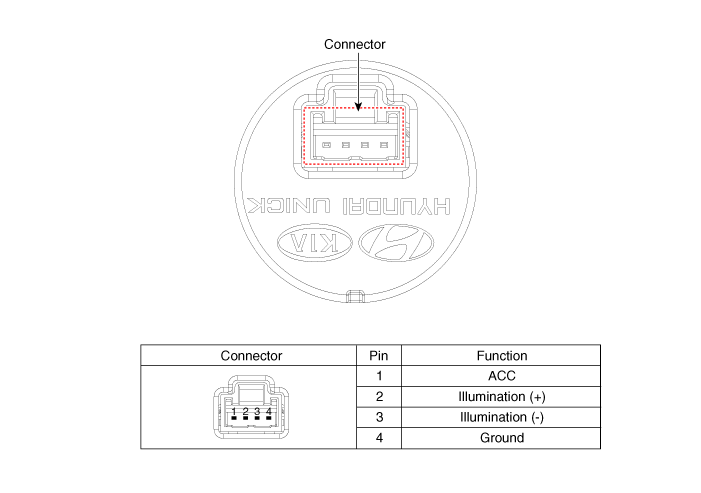

Функция разъема и терминала

Процедуры ремонта

Удаление

[Поднос напольной консоли]

1. 1

   Отсоедините отрицательную клемму аккумулятора.

2. 2

   Снимите верхнюю крышку консоли.

   (См. Кузов — «Узел напольной консоли»)

3. 3

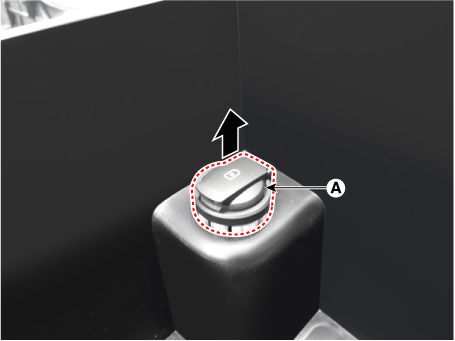

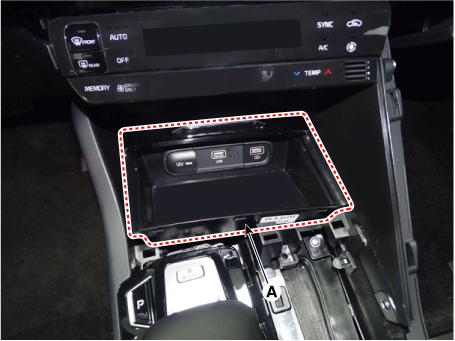

   Снимите лоток напольной консоли (А) с помощью отвертки или съемника.



4. 4

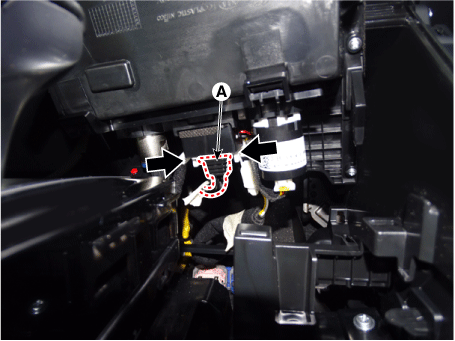

   Отсоедините все разъемы от лотка напольной консоли.

   1. Отсоедините разъем мультимедийного разъема (A), нажав кнопку крючки.

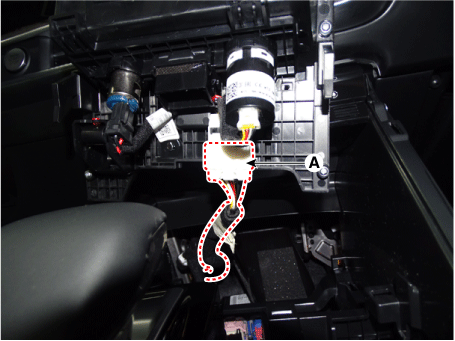

   2. Отсоедините главный разъем (А).



5. 5

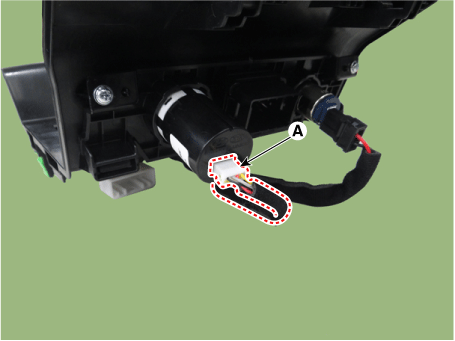

   Отсоедините разъем зарядного устройства USB (A).



6. 6

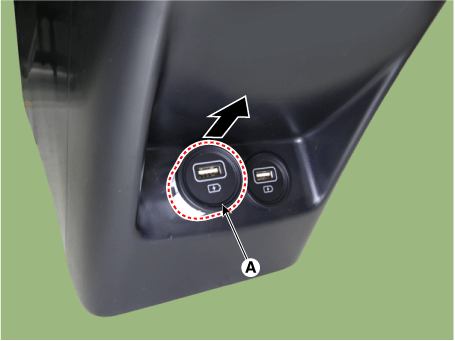

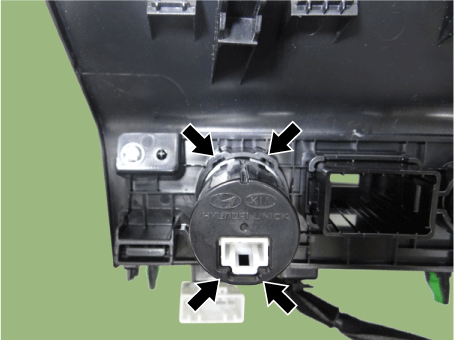

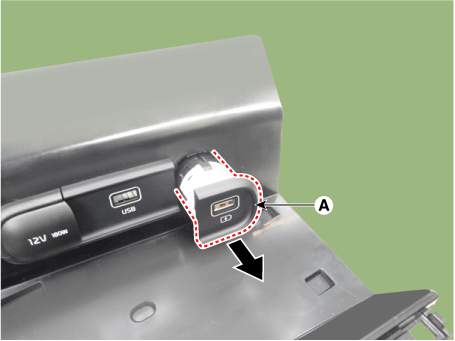

   Снимите зарядное устройство USB (A), нажав на крючки.





[Крышка задней консоли]

1. 1

   Отсоедините отрицательную клемму аккумулятора.

2. 2

   Снимите напольную консоль в сборе.

   (См. Кузов — «Узел напольной консоли»)

3. 3

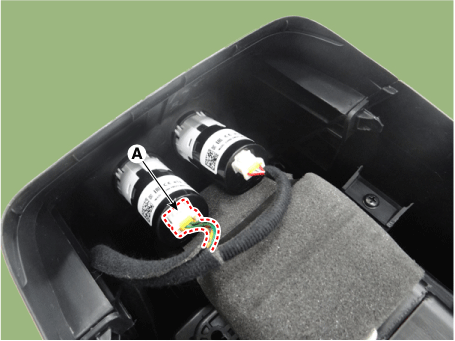

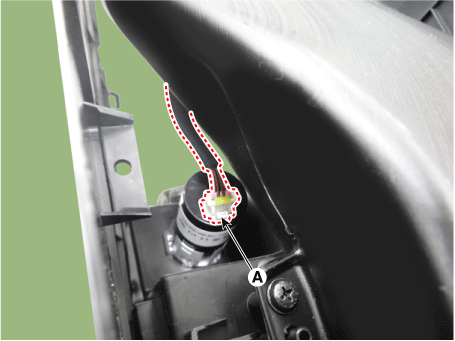

   Отсоедините разъем зарядного устройства USB (A).



4. 4

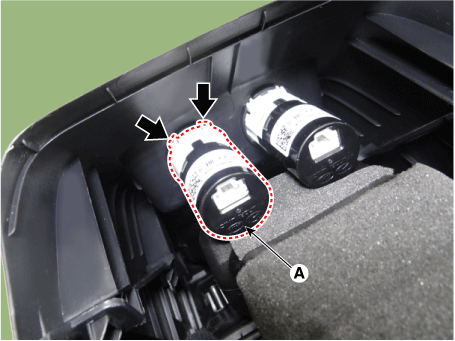

   Снимите зарядное устройство USB (A), нажав на крючки.





[Подлокотник консоли]

1. 1

   Отсоедините отрицательную клемму аккумулятора.

2. 2

   Снимите напольную консоль в сборе.

   (См. Кузов — «Узел напольной консоли»)

3. 3

   Отсоедините разъем зарядного устройства USB (A).



4. 4

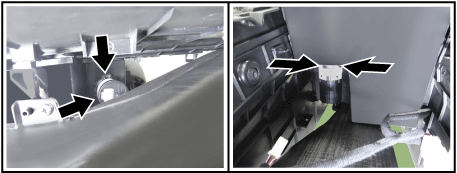

   Снимите зарядное устройство USB (A), нажав на крючки.





Монтаж

1. Установите в порядке, обратном снятию.
