Индикатор беспроводной зарядки

Место в руководстве: Электрическая система кузова
Общая информация — 8Усовершенствованная система помощи водителю (ADAS) — 21Обслуживание — 27Механическая система двигателя — 45Электрическая система двигателя — 11Система контроля выбросов — 11Управление двигателем/топливная система — 25Автоматическая трансмиссия — 20Карданный вал и ось — 7Подвесная система — 22Рулевая система — 7Сдержанность — 11Тормозная система — 22Кузов (внутри и снаружи) — 116Электрическая система кузова — 90Отопление, вентиляция, кондиционирование — 32
4шагов
~24мин
2/5сложность
Выполнено 0 из 4

Принципиальные диаграммы

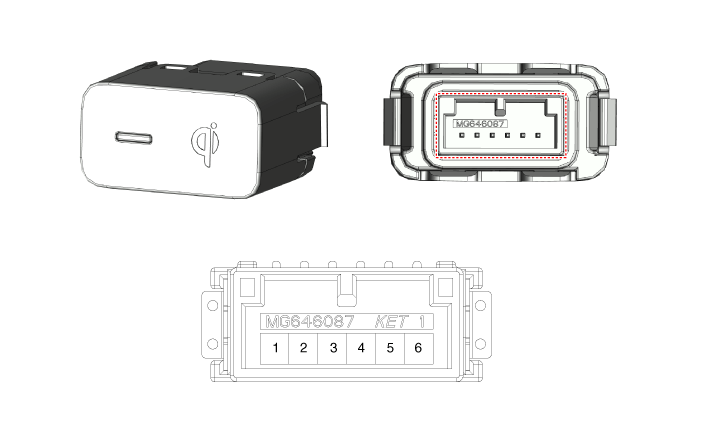

Функция разъема и терминала

Приколоть Функция
1 Земля
2 Светодиодная лампа зарядки (зеленая)
3 Светодиодная лампа зарядки (янтарная)
4 -
5 Освещение (-)
6 Освещение (+)

Процедуры ремонта

Удаление

  1. Отсоедините отрицательную клемму аккумулятора.

  2. Снимите верхнюю крышку консоли.

    (См. Кузов — «Узел напольной консоли»)

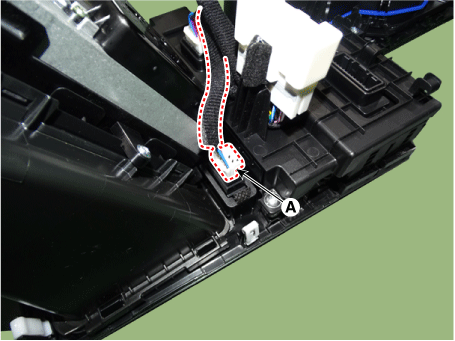

  3. Отсоедините разъем индикатора беспроводного зарядного устройства (A).

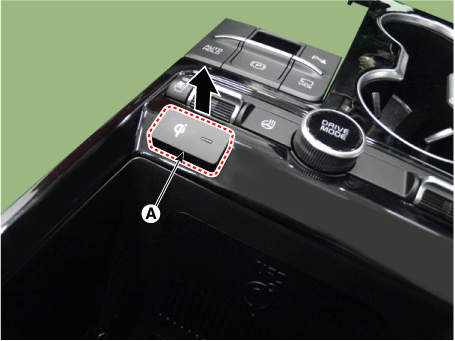

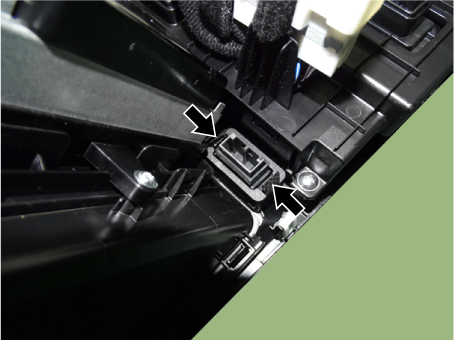

  4. Снимите индикатор беспроводного зарядного устройства (A), нажав на фиксатор. крючки.

Монтаж

  1. Установите в порядке, обратном снятию.
