Kia Optima: Стеклоочиститель/омыватель/двигатель стеклоочистителя

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Электрическая система кузова / Стеклоочиститель / Мотор стеклоочистителя

Принципиальные диаграммы

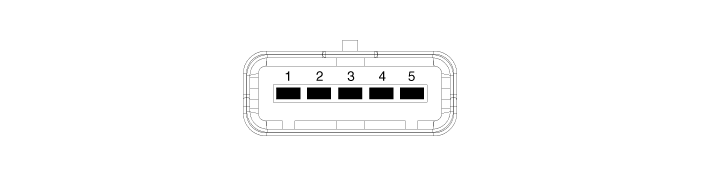

Разъем и функция терминала

Приколоть	Функция
1	Земля (-)
2	Стоянка
3	Мощность (+)
4	Низкий
5	Высокий

Процедуры ремонта

Удаление

1.	Снимите верхнюю крышку капота. (См. Корпус — «Верхняя крышка кожуха»)

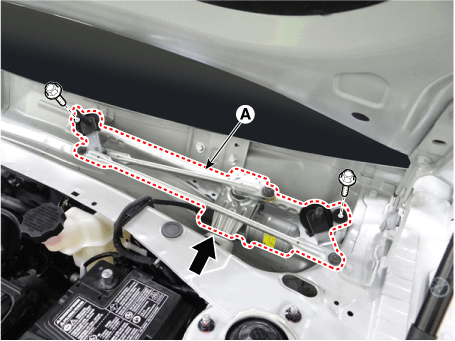

Снимите двигатель стеклоочистителя и рычажный механизм (А) после ослабления крепления. болты.

Момент затяжки :

6,9–10,8 Н·м (0,7–1,1 кгс·м, 5,1–8,0 фунт·фут)

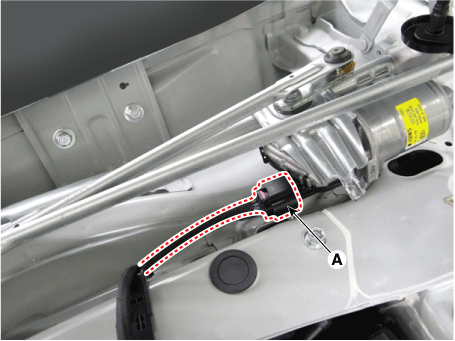

3.	Отсоедините разъем электродвигателя стеклоочистителя (А).

Монтаж

1.	Устанавливайте в порядке, обратном снятию.

осмотр

Диагностика с помощью КДС

В электрической системе тела неисправность можно быстро диагностировать с помощью система диагностики автомобиля (КДС).

Диагностическая система (KDS) предоставляет следующую информацию.

(1)	Самодиагностика: проверка неисправности и кодового номера (DTC).

(2)	Текущие данные: проверка состояния входных/выходных данных системы.

(3)	Проверка срабатывания: Проверка состояния работы системы.

(4)	Дополнительная функция: Управление другими функциями, включая систему настройка параметров и регулировка нулевой точки.

2.	Выберите «Модель автомобиля» и «Интегрированный блок управления кузовным оборудованием (IBU)», чтобы быть проверенным для того, чтобы проверить автомобиль с помощью тестера.

3.	Выберите меню «Текущие данные» для поиска текущего состояния ввода/вывода. данные.
