Описание и работа
| Описание |
система круиз-контроля включается главным выключателем круиз-контроля «ON/OFF»
расположен справа от рулевой колонки. Система имеет возможность
для круиза, движения по инерции, ускорения и возобновления скорости.
Он также имеет защитное прерывание, срабатывающее при нажатии тормоза или рычага переключения передач.
ECM является модулем управления для этой системы. Основные компоненты
система круиз-контроля – переключатели управления режимами, дальность передачи
переключатель, переключатель тормоза, датчик скорости автомобиля, двигатель ECM и ETS, который
подсоединить корпус дроссельной заслонки.
ECM содержит ограничение низкой скорости, которое предотвращает включение системы ниже минимальной скорости 40 км/ч (25 миль в час).
Работа контроллера управляется переключателями режимов, расположенными на рулевом колесе.
Передача инфекции
переключатель диапазонов и переключатель тормоза предназначены для отключения круиза
система контроля. Переключатели находятся на кронштейне педали тормоза и
передача инфекции. Когда педаль тормоза нажата или рычаг селектора сдвинут,
система круиз-контроля электрически отключена, и дроссельная заслонка
возвращается в исходное положение.
| Главный выключатель круиза (CRUISE) |
система круиз-контроля включается нажатием кнопки круиз «ON/OFF» на главной
выключатель. Повторное нажатие главного выключателя круиза «ON/OFF» освобождает
газа, очищает память скорости круиз-контроля и переводит автомобиль в некруизный режим.
режим.
| Переключатель установки/выбега (SET/–) |
Переключатель «SET/–», расположенный справа на рулевой колонке, имеет две функции.
установить функцию - Нажмите переключатель «SET/–» и отпустите его в нужное время.
скорость. Загорится индикатор SET на комбинации приборов.
осветить. Отпустите педаль акселератора. Желаемая скорость будет
автоматически поддерживаться.
функция движения по инерции - нажмите и удерживайте переключатель «SET/–», когда круиз
контроль включен. Автомобиль будет постепенно замедляться. Отпустите переключатель
на нужной скорости. Желаемая скорость будет поддерживаться.
Нажмите переключатель «SET/–» и быстро отпустите его. Крейсерская скорость уменьшится на 2 км/ч или 1 час в час.
| Переключатель возобновления/ускорения (RES/+) |
Переключатель «RES/+», расположенный справа на рулевой колонке, имеет две функции.
функция возобновления - Если какой-либо метод, кроме круиза «ВКЛ/ВЫКЛ», основной
переключатель был использован для временной отмены крейсерской скорости, и система
все еще активирована, автоматически возобновится самая последняя установленная скорость.
при нажатии переключателя «RES/+». Однако он не возобновится, если
скорость автомобиля упала примерно ниже 40 км/ч (25 миль в час).
функция ускорения - нажмите переключатель «RES/+» и удерживайте его, когда круиз
контроль включен. Автомобиль будет постепенно ускоряться. Отпустите переключатель
на нужной скорости. Желаемая скорость будет поддерживаться.
Нажмите переключатель «RES/+» и быстро отпустите его. Крейсерская скорость увеличится на 2 км/ч или 1 час в час.
| Переключатель отмены (CANCEL) |
Система круиз-контроля временно отключается нажатием переключателя «ОТМЕНА».
Крейсерская скорость, отмененная этим переключателем, может быть восстановлена нажатием переключателя «RES/+».
Принципиальные диаграммы

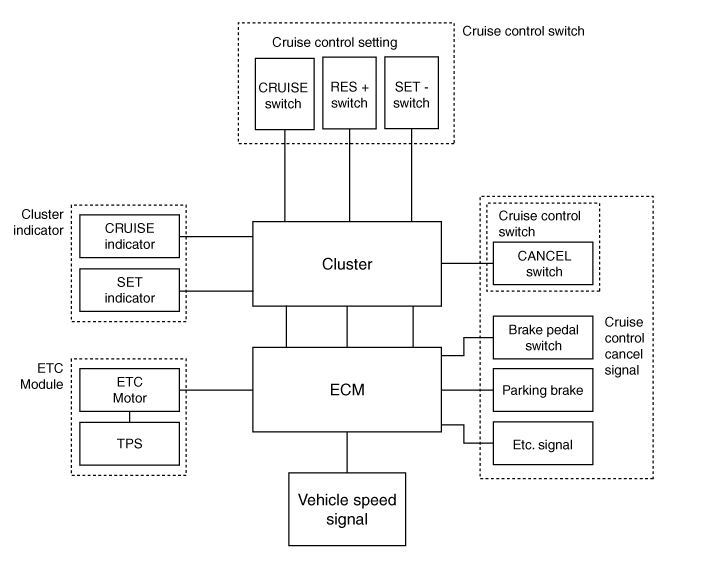

| Блок-схема системы |
Составные части и схема функций
|
Составная часть
|
Функция
|
|
|
Датчик скорости автомобиля, модуль управления ESP/ABS
|
Преобразует скорость автомобиля в пульс.
|
|
|
ЕСМ
|
Получает сигналы от датчиков и переключателей управления.
|
|
|
Индикатор круиз-контроля
|
Загорается, когда главный переключатель CRUISE включен (встроен в кластер)
|
|
|
Переключатели круиз-контроля
|
КРУИЗ переключатель
|
Переключатель питания автоматического регулирования скорости.
|
|
Переключатель возобновления/ускорения (RES +)
|
Управляет функциями автоматического управления скоростью с помощью переключателя Resume/Accel (переключателя Set/Coast)
|
|
|
Переключатель установки/выбега (RES -)
|
||
|
Отменить переключатели
|
Отменить переключатель
|
Посылает сигналы отмены в ECM.
|
|
Переключатель педали тормоза
|
||
|
Переключатель диапазонов коробки передач (A/T)
|
||
|
ЭТК Мотор
|
Регулирует дроссельную заслонку в соответствии с открытием, установленным ECM.
|
|
* Двигатель ETC: двигатель с электронным управлением дроссельной заслонкой
Поиск неисправностей

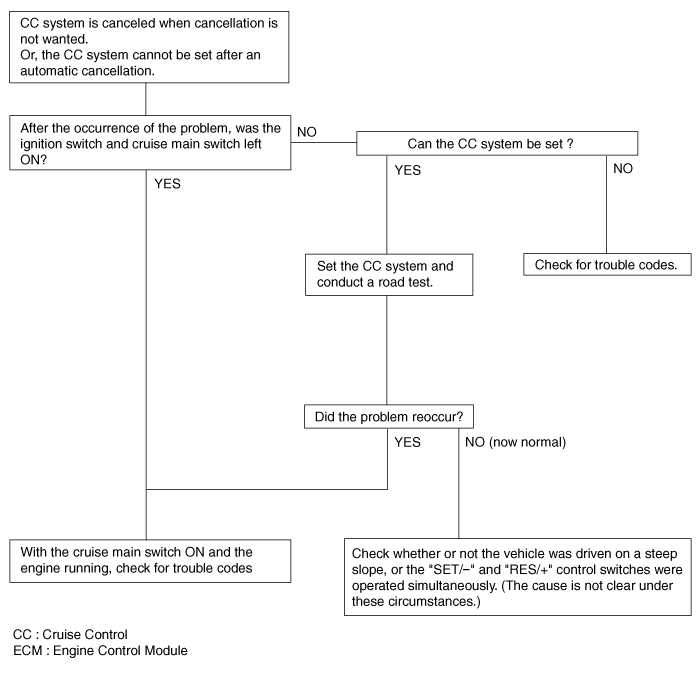

| Таблицы симптомов неисправностей |
| Симптом неисправности 1 |
| Симптом неисправности 2 |
|
Симптом неисправности
|
Вероятная причина
|
Средство
|
|
Заданная скорость автомобиля сильно меняется вверх или вниз
«Помпаж» (повторяющееся попеременное ускорение и торможение) возникает после установки |
Неисправность цепи датчика скорости автомобиля
|
Отремонтируйте систему датчика скорости автомобиля или замените деталь
|
|
Неисправность блока управления двигателем
|
Проверьте входные и выходные сигналы на ECM.
|
| Симптом неисправности 3 |
|
Симптом неисправности
|
Вероятная причина
|
Средство
|
|
Система CC не отключается при нажатии педали тормоза
|
Повреждена или отсоединена проводка выключателя педали тормоза
|
Отремонтировать жгут или заменить датчик педали тормоза.
|
|
Неисправность сигналов ECM
|
Проверьте входные и выходные сигналы на ECM.
|
| Симптом неисправности 4 |
|
Симптом неисправности
|
Вероятная причина
|
Средство
|
|
Система CC не отменяется при переводе рычага переключения передач в положение «N».
положение (Однако отменяется при нажатии педали тормоза)
|
Повреждена или отсоединена проводка входной цепи выключателя блокировки.
|
Отремонтируйте жгут или отремонтируйте или замените выключатель блокировки.
|
|
Неправильная регулировка переключателя блокировки
|
||
|
Неисправность сигналов ECM
|
Проверьте входные и выходные сигналы на ECM.
|
| Симптом неисправности 5 |
|
Симптом неисправности
|
Вероятная причина
|
Средство
|
|
Невозможно замедлить (движение по инерции) с помощью переключателя «SET/–».
|
Временное повреждение или отсоединение проводки входной цепи переключателя «SET/–»
|
Отремонтировать жгут или заменить переключатель «SET/–».
|
|
Неисправность сигналов ECM
|
Проверьте входные и выходные сигналы на ECM.
|
| Симптом неисправности 6 |
|
Симптом неисправности
|
Вероятная причина
|
Средство
|
|
Невозможно ускорить или возобновить скорость с помощью переключателя «RES/+».
|
Повреждена или отсоединена проводка, или короткое замыкание, или входная цепь переключателя «RES/+»
|
Отремонтируйте жгут или замените переключатель «RES/+».
|
|
Неисправность сигналов ECM
|
Проверьте входные и выходные сигналы на ECM.
|
| Симптом неисправности 7 |
|
Симптом неисправности
|
Вероятная причина
|
Средство
|
|
CC
система может быть настроена во время движения со скоростью менее 40 км/ч
(25 миль в час), или на этой скорости нет автоматической отмены
|
Неисправность цепи датчика скорости автомобиля
|
Отремонтируйте систему датчика скорости автомобиля или замените деталь
|
|
Неисправность сигналов ECM
|
Проверьте входные и выходные сигналы на ECM.
|
| Симптом неисправности 8 |
|
Симптом неисправности
|
Вероятная причина
|
Средство
|
|
Контрольная лампа главного выключателя круиз-контроля не загорается (но система CC работает нормально)
|
Повреждена или отсоединена лампочка контрольной лампы главного выключателя круиза
|
Отремонтируйте жгут или замените деталь.
|
|
Жгут поврежден или отсоединен
|
Реле стартера
Процедуры ремонта
осмотр
1. Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. Снимите крышку блока предохранителей.
3. Снимите реле стартера (А).
4. Проверить наличие ко...
