Kia Picanto: электрическая система двигателя / система запуска
Описание и работа
| Описание |
пусковая система состоит из аккумулятора, стартера, электромагнитного выключателя,
замок зажигания, переключатель блокировки (A/T), переключатель педали сцепления (M/T),
замок зажигания, соединительные провода и кабель аккумуляторной батареи.
Когда ключ зажигания поворачивается в положение пуска, протекает ток и возбуждает электромагнитную катушку стартера.
Плунжер соленоида и рычаг переключения передач активируются, и шестерня сцепления входит в зацепление с зубчатым венцом.
Контакты замыкаются и стартер крутит.
В
во избежание повреждений, вызванных чрезмерным вращением стартера
якоря при запуске двигателя происходит обгон ведущей шестерни сцепления.

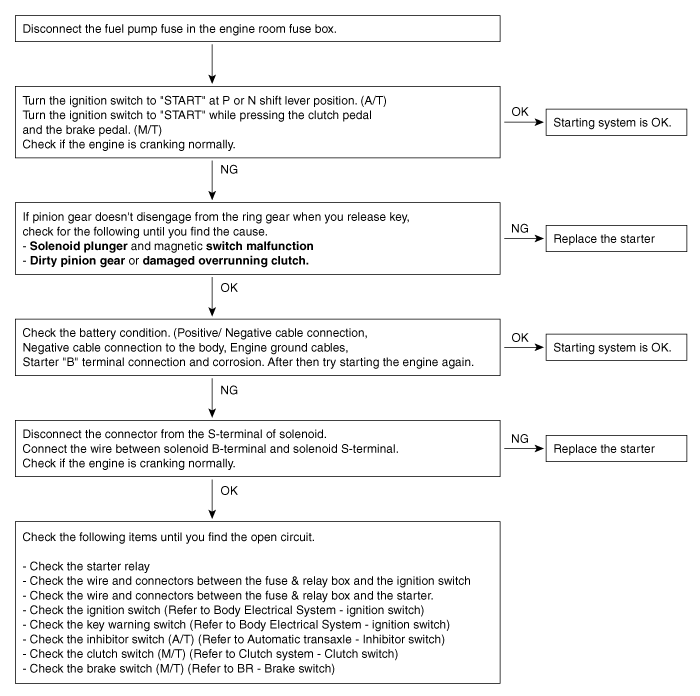

Поиск неисправностей
| Поиск неисправностей |
|
Симптом
|
Подозреваемый район
|
Средство
|
|
Двигатель не заводится
|
Низкий уровень заряда батареи
|
Зарядить или заменить аккумулятор
|
|
Кабели аккумуляторной батареи ослаблены, корродированы или изношены
|
Отремонтировать или заменить кабели
|
|
|
Переключатель блокировки [только тип AT]
|
См. Система автоматической коробки передач — «Выключатель блокировки».
|
|
|
Переключатель блокировки [только тип DCT]
|
См. Система трансмиссии с двойным сцеплением — «Выключатель ингибитора».
|
|
|
Переключатель сцепления [только тип MT]
|
См. Система сцепления — «Выключатель сцепления».
|
|
|
Перегорел предохранитель
|
Замените предохранитель
|
|
|
Стартер неисправен
|
Заменять
|
|
|
Выключатель зажигания неисправен
|
Заменять
|
|
|
Двигатель медленно заводится
|
Низкий уровень заряда батареи
|
Зарядить или заменить аккумулятор
|
|
Кабели аккумуляторной батареи ослаблены, корродированы или изношены
|
Отремонтировать или заменить кабели
|
|
|
Стартер неисправен
|
Заменять
|
|
|
Стартер продолжает работать
|
Стартер неисправен
|
Заменять
|
|
Замок зажигания
|
Заменять
|
|
|
Стартер крутит, но двигатель не заводится
|
Короткое замыкание в проводке
|
Ремонт или замена проводки
|
|
Сломаны зубья шестерни или стартер
|
Заменять
|
|
|
Зубья зубчатого венца сломаны
|
Заменить маховик или гидротрансформатор
|
|
Свеча зажигания
Технические характеристики
Спецификация
Элемент
Спецификация
Тип ELR11ISPC8+ Зазор 0,7–0,8 мм (0,028–0,31 дюйма)
