Распределительная коробка (моторный отсек)

Компоненты и расположение компонентов

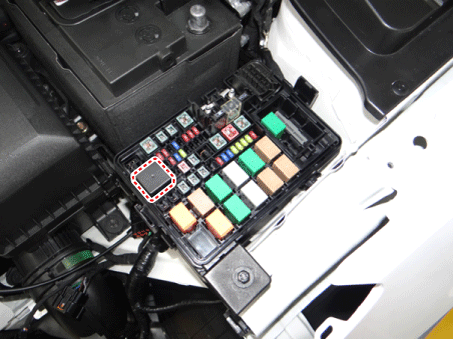

Расположение компонента

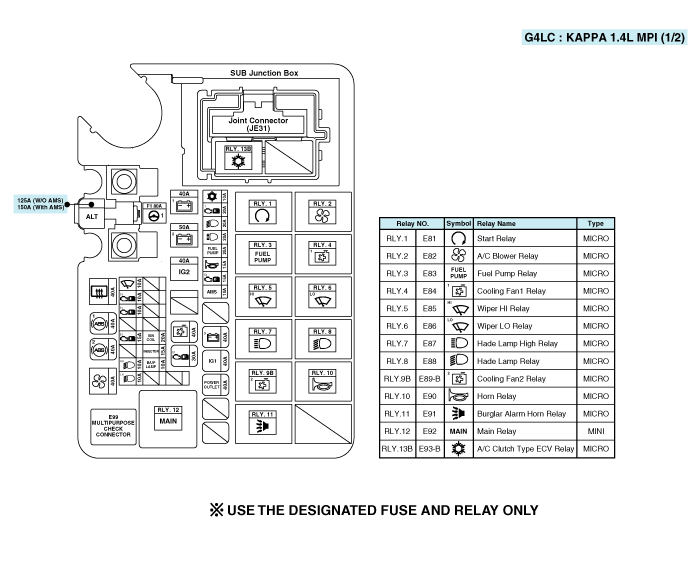

Соединительный блок E/R

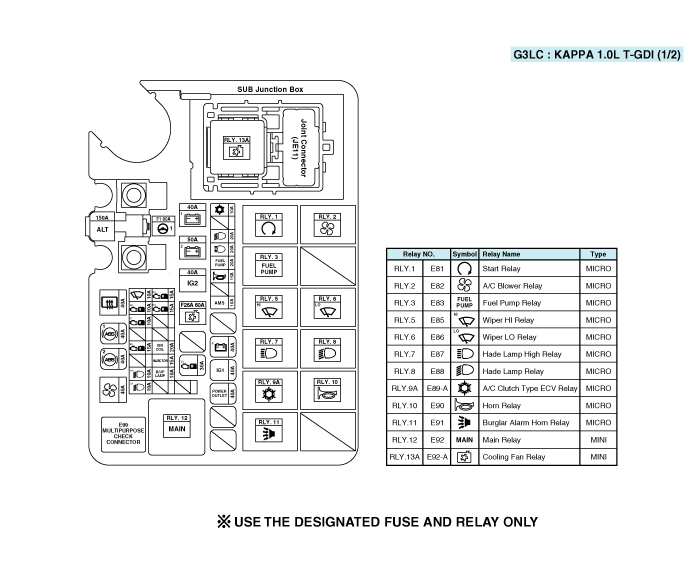

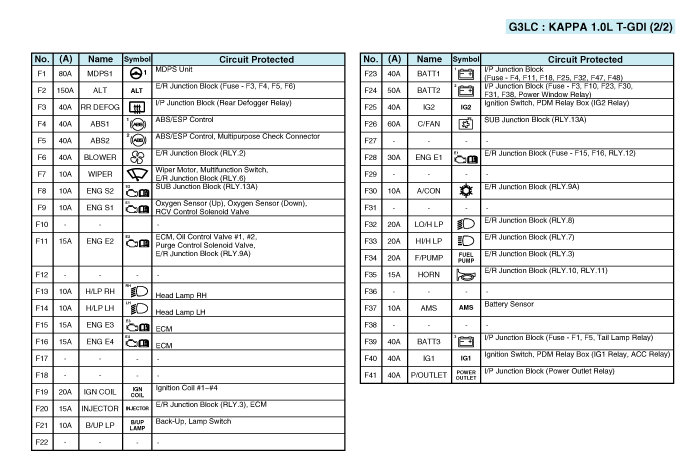

Схема (блок печатной платы)

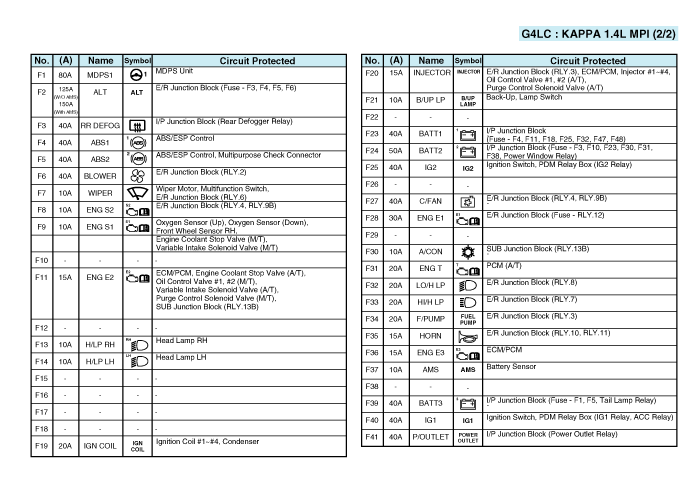

Соединительный блок E/R

Схема (блок печатной платы)

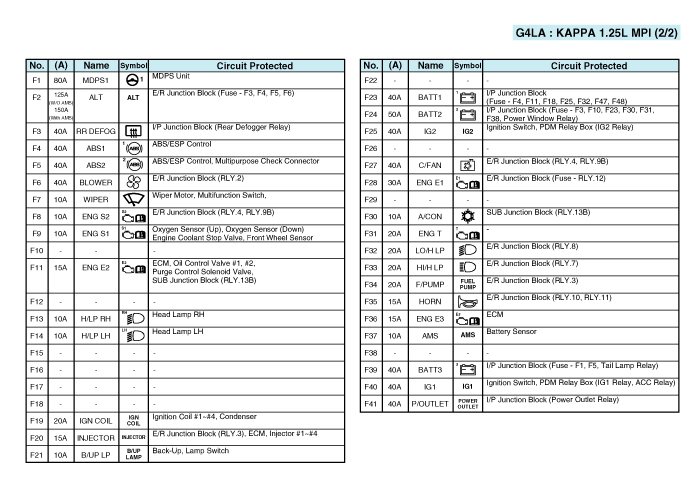

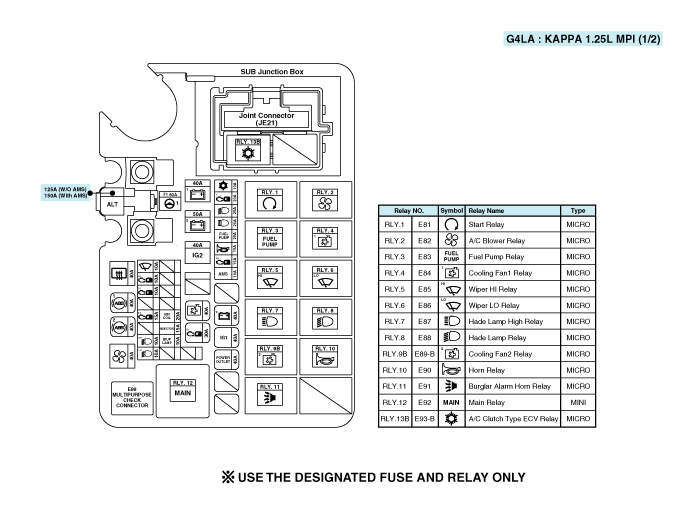

Соединительный блок E/R

Схема (блок печатной платы)

Соединительный блок E/R

Схема (блок печатной платы)

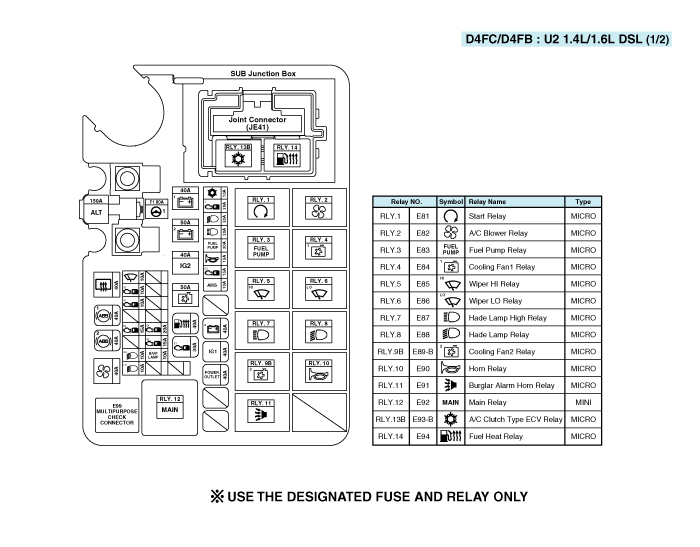

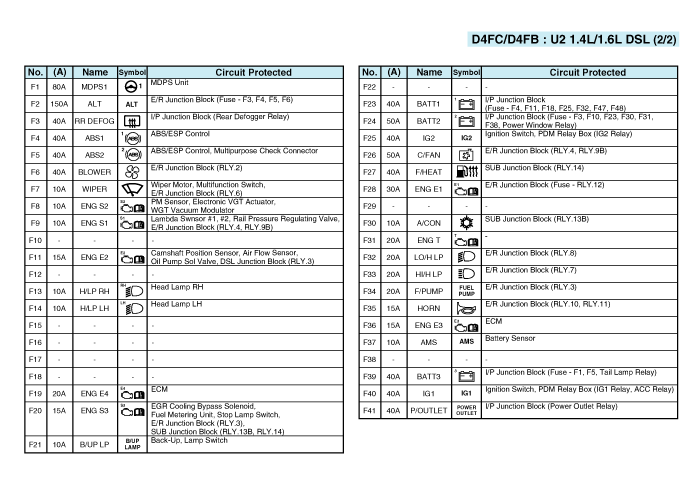

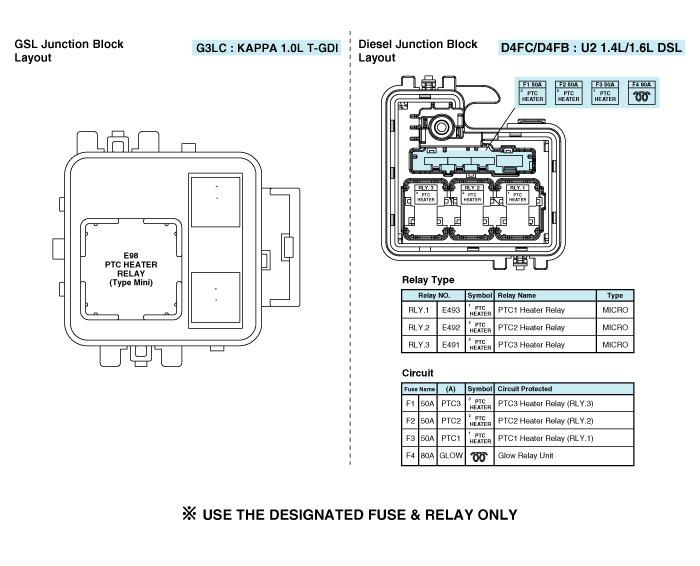

Соединительный блок бензин/дизель

Процедуры ремонта

осмотр

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

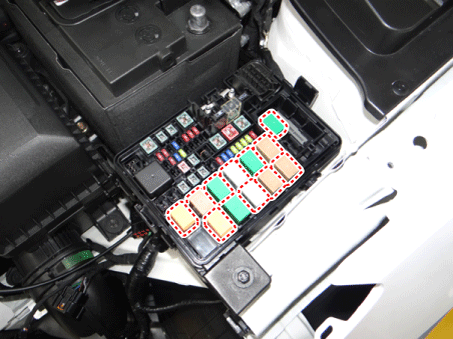

   Вытащите реле из блока реле моторного отсека.

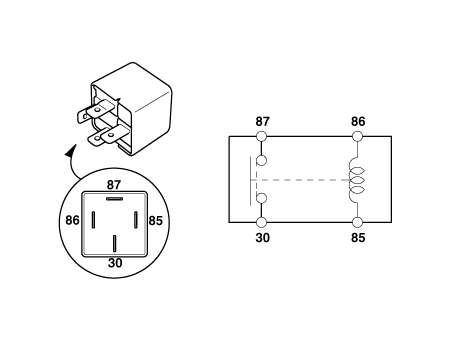

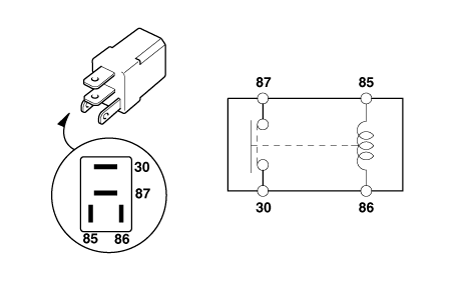

Силовое реле (тип А)

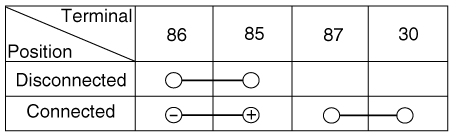

Проверьте целостность цепи между клеммами.

1. 1

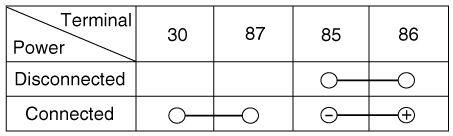

   После подачи питания на клеммы силового реле № 85 и 86, проверьте наличие непрерывности между клеммами № 30 и 87.

2. 2

   После отключения питания между клеммами силового реле № 85 и 86, проверьте, нет ли непрерывности между клеммами № 30 и 87.

   Машинное отделение Релейный блок







Силовое реле (тип B)

Проверьте целостность цепи между клеммами.

1. 1

   После подачи питания на клеммы силового реле № 85 и 86, проверьте наличие непрерывности между клеммами № 30 и 87.

2. 2

   После отключения питания между клеммами силового реле № 85 и 86, проверьте, нет ли непрерывности между клеммами № 30 и 87.







Предохранитель

1. 1

   Убедитесь, что держатели предохранителей закреплены свободно, а предохранители надежно закреплены. фиксируется держателями.

2. 2

   Убедитесь, что каждая цепь предохранителей имеет точную мощность предохранителя.

3. 3

   Проверьте предохранители на наличие повреждений.

Мульти предохранитель

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

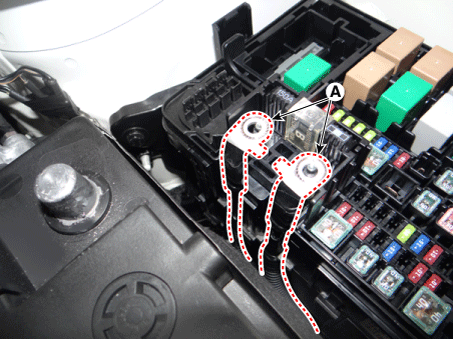

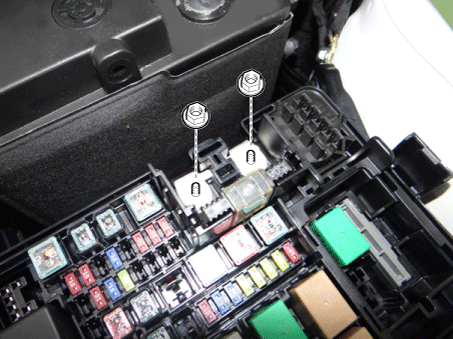

   Снимите клеммы силового кабеля (A) после ослабления гаек на Блок предохранителей и реле в моторном отсеке.





3. 3

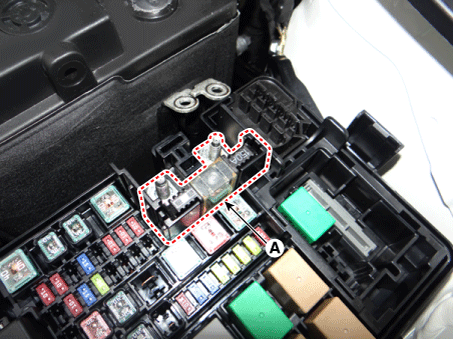

   Снимите многофункциональный предохранитель (A), нажав на крючок.
