Распределительная коробка (пассажирский салон)

Компоненты и расположение компонентов

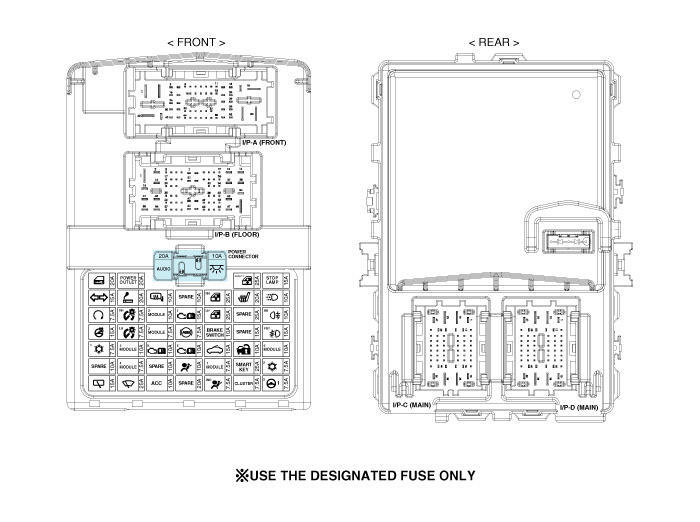

Расположение компонента

Соединительный блок I/P

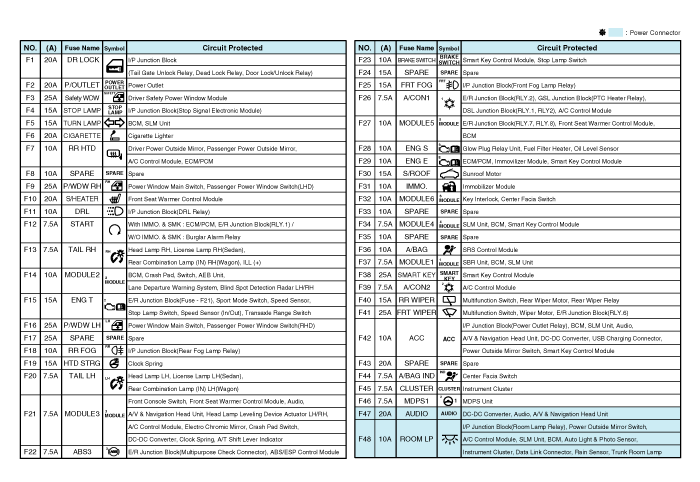

Цепь (соединительный блок I/P)

Процедуры ремонта

Проверка предохранителей

1. 1

   Убедитесь, что держатели предохранителей закреплены свободно, а предохранители надежно закреплены. фиксируется держателями.

2. 2

   Убедитесь, что каждая цепь предохранителей имеет точную мощность предохранителя.

3. 3

   Проверьте предохранители на наличие повреждений.

Диагностика с помощью KDS/GDS

1. 1

   Внутренний распределительный блок можно диагностировать с помощью KDS/GDS. Внутренний распределительный блок связывается с KDS/GDS, который затем отображает входы и выходы вместе с кодами.

2. 2

   Для диагностики функции внутреннего распределительного блока выберите автомобиль модель, интерьер.

3. 3

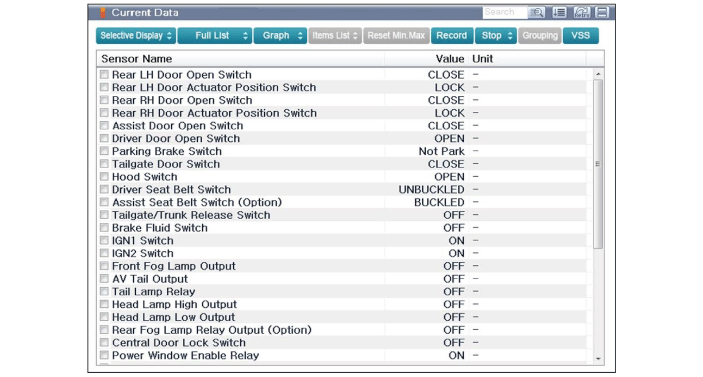

   Чтобы просмотреть текущее значение входа/выхода внутреннего соединительного блока, «Текущий DATA». Предоставляет информацию о входных/выходных условиях внутреннего соединительного блока.



4. 4

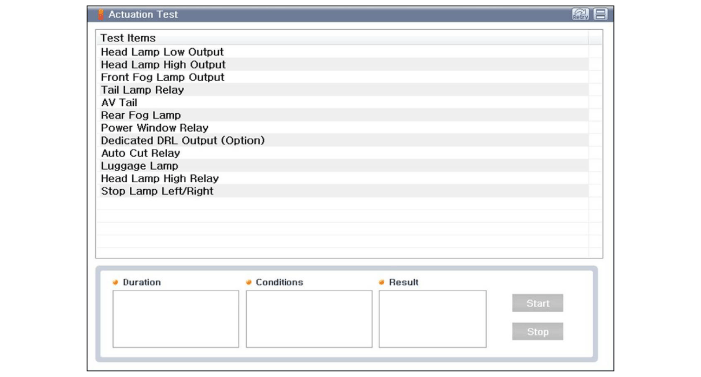

   Чтобы выполнить функциональное тестирование выходов внутреннего распределительного блока, выберите «Активный тест»



Удаление

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите нижнюю панель аварийной подушки.

   (См. Кузов — «Нижняя панель аварийной площадки»)

3. 3

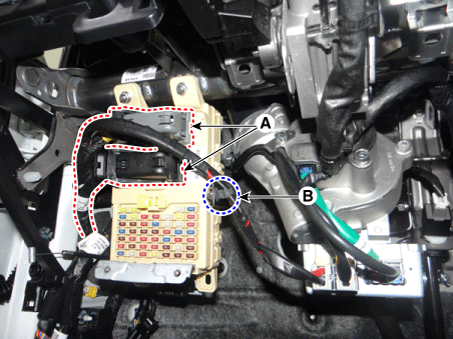

   Отсоедините разъемы (A) со стороны предохранителя внутреннего разветвления. блокировать.

4. 4

   Снимите зажим крепления проводки внутреннего распределительного блока (B).



5. 5

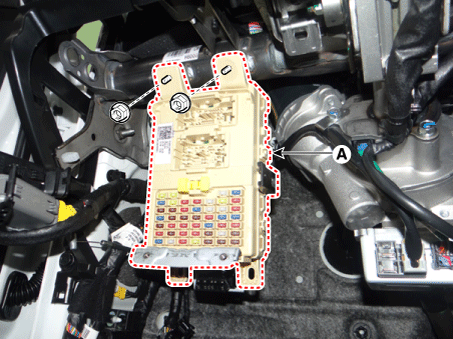

   Снимите внутренний соединительный блок (А) после ослабления крепежных гаек.



6. 6

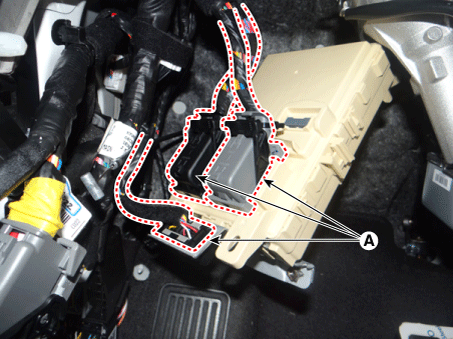

   Отсоедините разъемы (А) от задней части внутреннего разветвления. блокировать.



Монтаж

1. 1

   Установите внутренний соединительный блок.

2. 2

   Подсоедините разъемы внутреннего распределительного блока.

3. 3

   Установите нижнюю панель аварийной подушки.

4. 4

   Подсоедините отрицательную (-) клемму аккумуляторной батареи.

5. 5

   Убедитесь, что все системы работают правильно.
