Kia Rio: Автоматическая система управления коробкой передач/датчик выходной скорости
Технические характеристики
| Спецификация |
|
Элемент
|
Спецификация
|
|
Тип
|
Датчик Холла
|
|
Текущий
|
22 мА (макс.)
|
|
Выходное напряжение
|
Высокий: 4,8 В - 5,2 В
|
|
Низкий: Ниже 0,8
|
Описание и работа
| Описание |
| • |
Измеряет скорость вращения выходного вала внутри коробки передач и передает показания в TCM. |
| • |
Датчик предоставляет важные входные данные, используемые в управлении с обратной связью, крутящем моменте. управление муфтой гидротрансформатора, управление переключением передач, управление давлением в трубопроводе, сцепление контроль давления активации и анализ неисправности датчика.
|
Принципиальные диаграммы

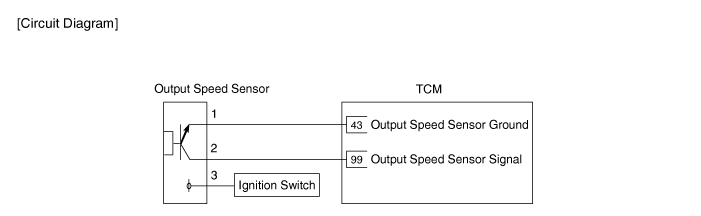

| Принципиальная электрическая схема |
Процедуры ремонта
| осмотр |
| 1. |
Проверьте форму сигнала датчика выходной скорости с помощью KDS/GDS. |

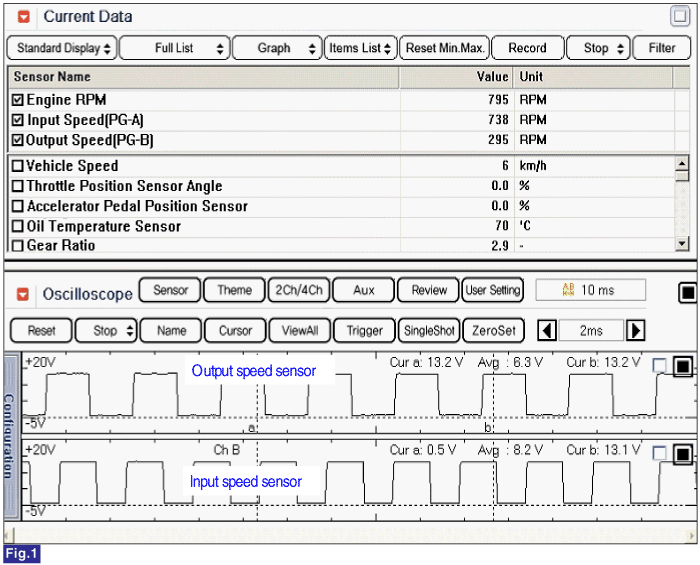

Низкая скорость

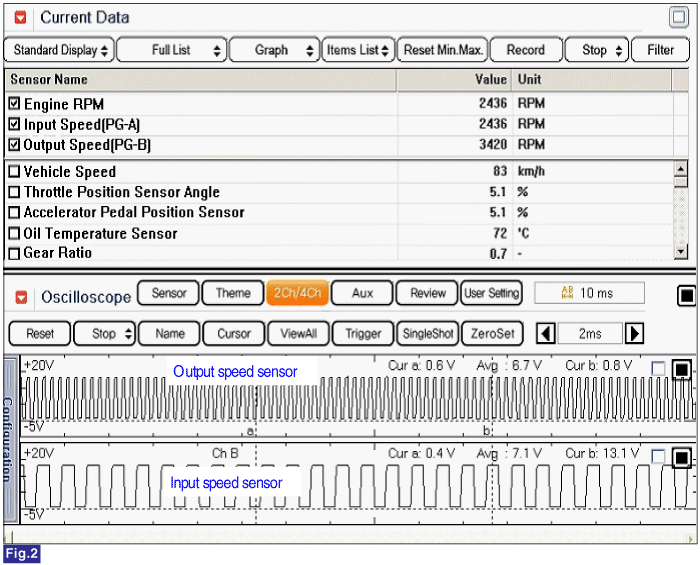

Высокоскоростной
| Удаление |
| 1. |

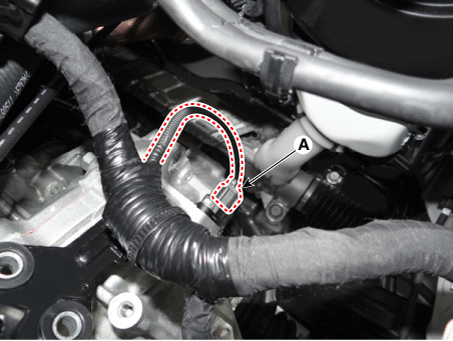

Отсоедините разъем датчика выходной скорости (А).
|
| 2. |

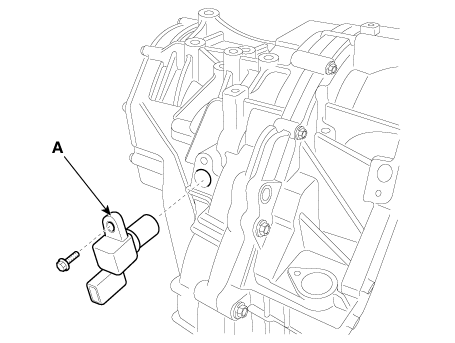

Снимите датчик выходной скорости (А).
|
| Монтаж |
| 1. |
Установите в порядке, обратном снятию. |
Датчик входной скорости
Технические характеристики
Спецификация
Элемент
Спецификация
Тип
Датчик Холла
Текущий
22 мА (макс.)
...
Переключатель ингибитора
Описание и работа
Описание
Определите положение рычага переключения передач с помощью контактного выключателя.
Операционный стол
Принципиальные диаграммы
Принципиальная электрическая схема
Репа...
