Kia Rio: Автоматическая система управления коробкой передач/переключатель ингибитора

Kia Rio 2017-2023 YB Руководство по ремонту / Автоматическая трансмиссия / Автоматическая система управления коробкой передач / Переключатель ингибитора

Описание и работа

Описание

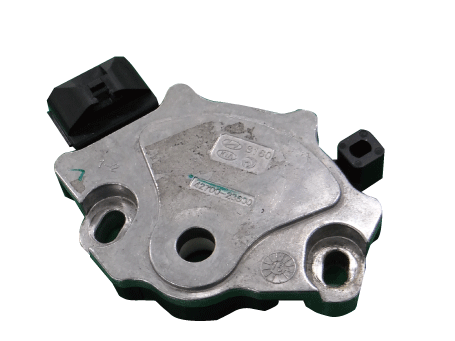

Определите положение рычага переключения передач с помощью контактного выключателя.

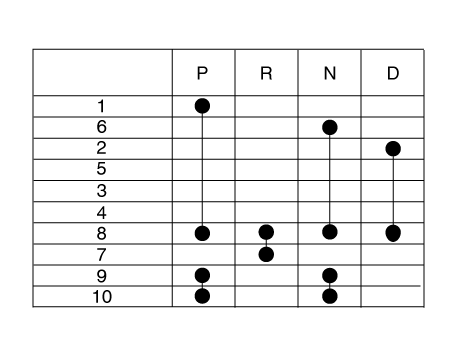

Операционный стол

Принципиальные диаграммы

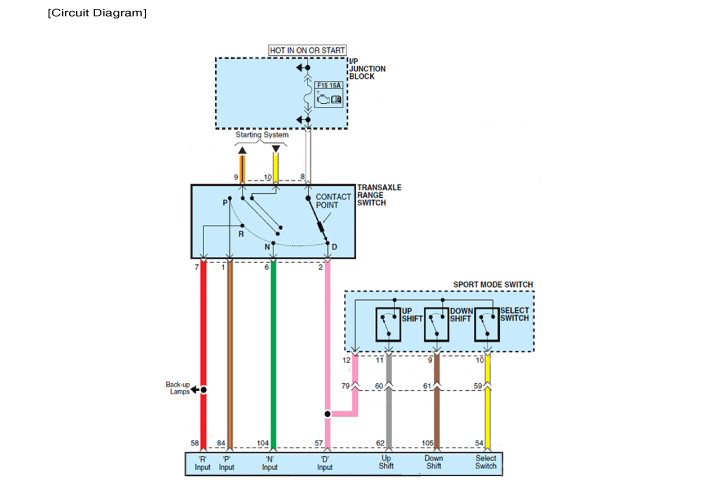

Принципиальная электрическая схема

Процедуры ремонта

осмотр

Проверьте состояние разъема.

(1)	Тщательно осмотрите разъем на предмет ослабления, плохого контакта, изгиб, коррозия, загрязнение, деформация или повреждение.

(2)

Включите зажигание, выключите двигатель и измерьте напряжение. между питанием, подаваемым на цепь выключателя блокировки, и массой.

Спецификация: прибл. 12 В

Проверьте сигнал цепи выключателя блокировки.

(1)	Включите зажигание "ВКЛ" и двигатель "ВЫКЛ".

(2)	Измерьте напряжение между каждой сигнальной клеммой и шасси. земля в каждом диапазоне (P, R, N, D). Таблица кодов сигналов

Удаление

1.	Переключите передачу на «N».

2.	Снимите воздухоочиститель. (См. Механическая система двигателя — «Воздушный фильтр»)

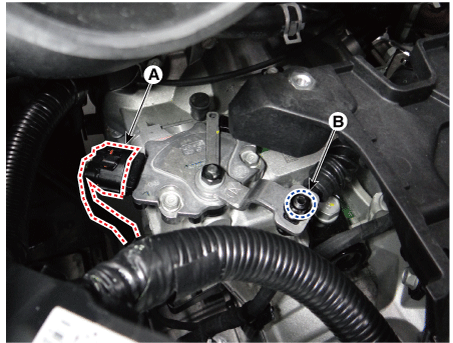

3.	Отсоедините разъем выключателя блокировки (А) и ослабьте трос переключения передач. монтажная гайка (В).

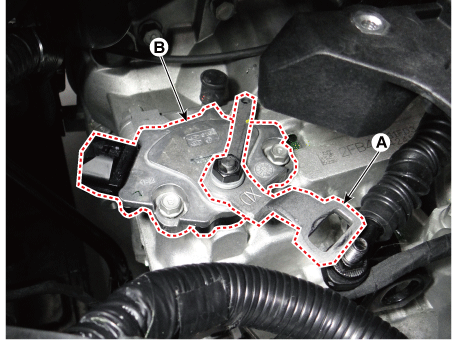

4.	Снимите переключатель блокировки (B) после снятия рычага ручного управления. (А).

Монтаж

1.	Убедитесь, что передача переключена на «N».

Установите рычаг ручного управления (А) после установки выключателя блокировки. (Б).

•	Слегка затяните болты крепления переключателя блокировки, чтобы чтобы можно было внести необходимые коррективы.

•	Слегка затяните гайку рычага ручного управления, чтобы можно внести необходимые коррективы.

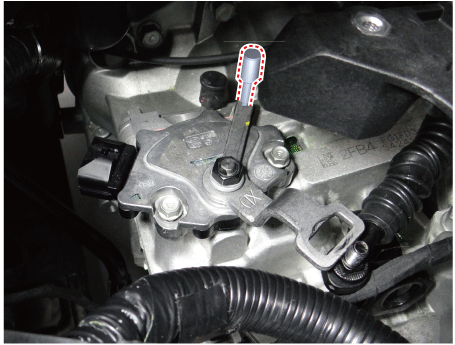

3.	Совместите отверстие в рычаге ручного управления с отверстием положения «N». переключателя блокировки, а затем вставьте SST (09480-A3800).

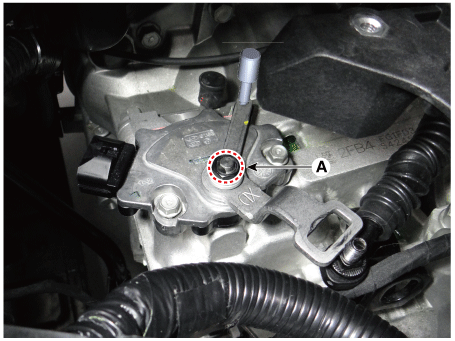

Затяните гайку крепления рычага ручного управления (А).

Момент затяжки :

16,7–20,6 Н·м (1,7–2,1 кгс·м, 12,3–15,2 фунт-фут)

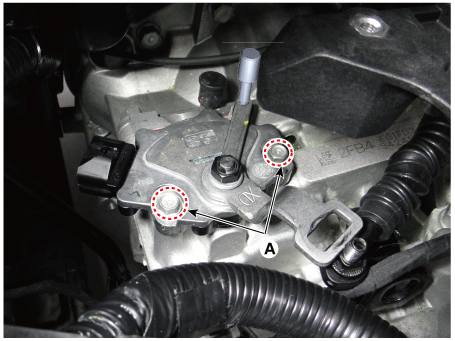

Затяните болты крепления переключателя блокировки (А).

Момент затяжки :

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

6.	Снимите SST (09480-A3800).

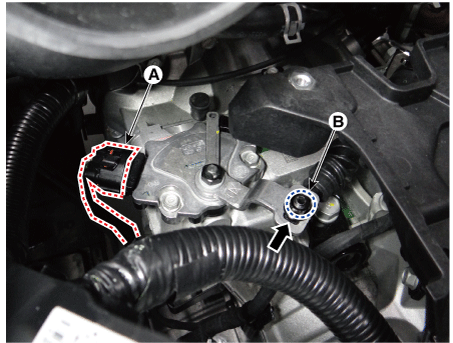

7.	Подсоедините разъем переключателя блокировки (A).

Затяните гайку (B) до указанного крутящего момента после устранения свободного хода. нажимая на трос переключения передач в направлении стрелки

Момент затяжки :

9,8–13,7 Н·м (1,0–1,4 кгс·м, 7,2–10,1 фунт·фут)

9.	Установите воздухоочиститель. (См. Механическая система двигателя — «Воздушный фильтр»)
