Kia Rio: Автоматическая система управления коробкой передач / Модуль управления коробкой передач (TCM)
Описание и работа
| Описание |
Модуль принимает и обрабатывает сигналы от различных датчиков и агрегатов. широкий спектр органов управления коробкой передач для обеспечения оптимальных условий вождения для Водитель.
Функции
| • |
Контролирует условия эксплуатации автомобиля, чтобы определить оптимальные настройка шестерни. |
| • |
Выполняет переключение передач, если текущая установка передачи отличается от идентифицированной оптимальная настройка передач. |
| • |
Определяет необходимость активации муфты гидротрансформатора и включает сцепление соответственно. |
| • |
Рассчитывает оптимальный уровень давления в линии, постоянно контролируя уровень крутящего момента и соответствующим образом регулирует давление. |
| • |
Диагностирует неисправности и отказы автоматической коробки передач. |
Принципиальные диаграммы
| Функция терминала TCM |
Соединитель [А]
|
Приколоть
|
Описание
|
|
3
|
ПКСВ-Д
|
|
4
|
ПКСВ-А
|
|
5
|
LINE_VFS
|
|
24
|
ПКСВ-Б
|
|
43
|
ПКСВ-С
|
|
45
|
SCSV-A
|
|
54
|
Переключатель «выбор» ручного режима
|
|
57
|
Выключатель блокировки "D" вход
|
|
58
|
Вход выключателя блокировки "R"
|
|
62
|
Переключатель ручного режима «вверх»
|
|
64
|
Власть
|
|
68
|
Земля
|
|
79
|
Датчик температуры масла (-)
|
|
80
|
Датчик температуры масла (+)
|
|
84
|
Переключатель блокировки "P" вход
|
|
85
|
Власть
|
|
87
|
Земля
|
|
88
|
Земля
|
|
99
|
Сигнал датчика выходной скорости (+)
|
|
100
|
Входной сигнал датчика скорости (+)
|
|
104
|
Переключатель запрета "N" вход
|
|
105
|
Переключатель ручного режима «вниз»
|
Соединитель [К]
|
Приколоть
|
Описание
|
|
5
|
Вход реле управления двигателем "ON"
|
|
43
|
Масса датчика выходной скорости
|
|
82
|
Масса датчика входной скорости
|

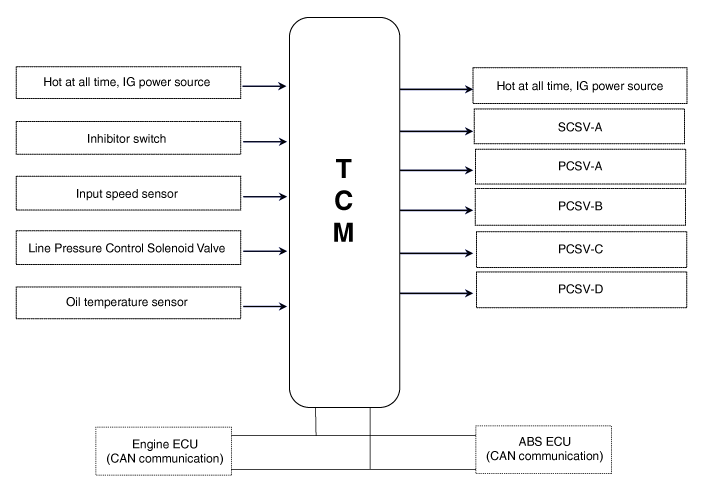

| Принципиальная электрическая схема |
Процедуры ремонта
| осмотр |
| 1. |
Проверка цепи заземления TCM: Измерьте сопротивление между TCM и шасси. земля. (Осмотрите клемму, подключенную к заземлению шасси, задней разъема жгута проводов в качестве контрольной точки со стороны TCM.)
|
| 2. |
Проверка разъема TCM: Отсоедините разъем TCM и визуально проверьте клеммы заземления со стороны TCM и со стороны жгута на предмет погнутых контактов или плохой контактное давление. |
| 3. |
Если проблема не обнаружена на шагах 1 и 2, возможно, неисправен TCM. Если это так, замените TCM новым, а затем снова проверьте автомобиль. Если автомобиль работает нормально, проблема, скорее всего, связана с TCM. |
| 4. |
Повторная проверка оригинального TCM: установите оригинальный TCM (вероятно, сломанный) в заведомо исправный автомобиль и проверьте автомобиль. Если проблема повторится, замените оригинальный TCM на новый. Если проблема не повторяется, это прерывистая проблема и другие часть может быть неисправна. |
| Удаление |
| 1. |
Извлеките аккумулятор. (См. Электрическая система двигателя — «Аккумулятор») |
| 2. |

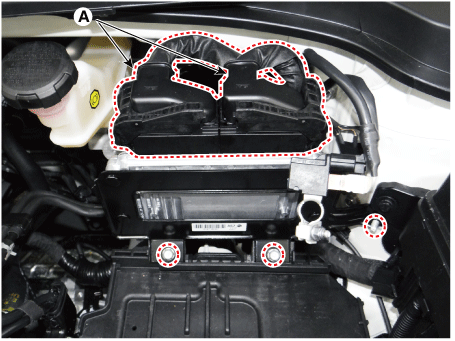

Отсоедините разъемы TCM (A), а затем снимите TCM после ослабления болты и гайки.
|
| Монтаж |
| 1. |
Установите в порядке, обратном снятию. |
|
