Датчик температуры масла трансмиссии

Место в руководстве: Автоматическая трансмиссия
Общая информация — 8Обслуживание — 31Механическая система двигателя — 44Электрическая система двигателя — 14Система контроля выбросов — 9Управление двигателем/топливная система — 30Система сцепления — 10Механическая коробка передач — 10Автоматическая трансмиссия — 23Карданный вал и ось — 8Подвесная система — 15Рулевая система — 9Сдержанность — 14Тормозная система — 22Кузов (внутри и снаружи) — 115Электрическая система кузова — 84Отопление, вентиляция, кондиционирование воздуха — 28
7шагов
~42мин
2/5сложность
Выполнено 0 из 7

Технические характеристики

Спецификация

Элемент Спецификация
Тип *термистор с отрицательным температурным коэффициентом
Темп.[(°C)°F] / Сопротивление (кОм) (-40)-40/139,5
(-20)-4,0/47,4
(0)32,0 / 18,6
(20)68,0/8,1
(40)104,0/3,8
(60)140,0/1,98
(80)176,0/1,08
(100)212,0/0,63
(120)248,0/0,38
(140)284,0/0,25
(160)320,0/0,16

*NTC: Отрицательный температурный коэффициент

Описание и работа

Описание

  • Используемый датчик представляет собой термистор (NTC), в котором сопротивление изменяется с изменение температуры.

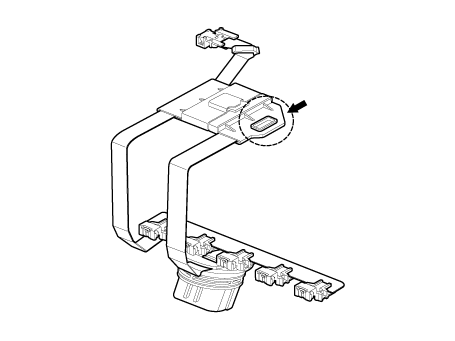

  • Датчик температуры масла установлен на гидроблоке интегрированным с основная обвязка.

Функции

  • Датчик температуры масла в коробке передач контролирует температуру ATF и передает показания в TCM.

  • Данные, полученные этим датчиком, используются для идентификации муфты гидротрансформатора. зоны активации и деактивации в пределах низкой температуры и высокой температуры диапазоне и для компенсации уровней гидравлического давления при переключении передач.

Принципиальные диаграммы

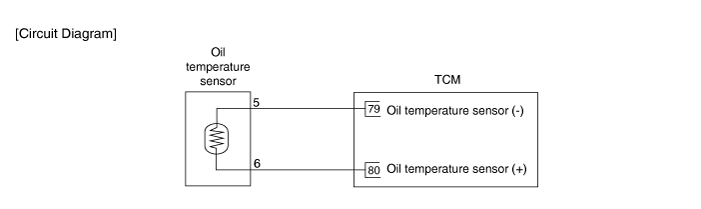

Принципиальная электрическая схема

Процедуры ремонта

осмотр

  1. Выключите зажигание.

  2. Снимите воздухоочиститель.

    (См. Механическая система двигателя — «Воздушный фильтр»)

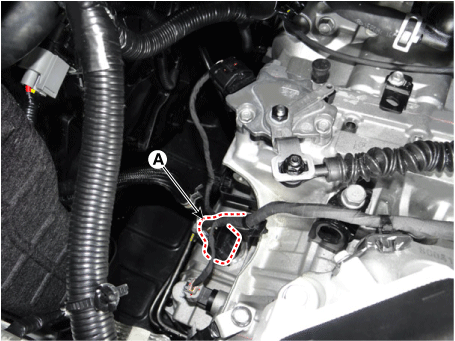

  3. Отсоедините главный разъем (А).

  4. Измерьте сопротивление между клеммой + (6) и клеммой - (5).

  5. Убедитесь, что сопротивление находится в пределах спецификации.

Элемент Спецификация
Тип *термистор с отрицательным температурным коэффициентом
Темп.[(°C)°F] / Сопротивление (кОм) (-40)-40/139,5
(-20)-4,0/47,4
(0)32,0 / 18,6
(20)68,0/8,1
(40)104,0/3,8
(60)140,0/1,98
(80)176,0/1,08
(100)212,0/0,63
(120)248,0/0,38
(140)284,0/0,25
(160)320,0/0,16

*NTC: Отрицательный температурный коэффициент

Удаление

  1. Снимите корпус клапана в сборе.

    (См. Гидравлическая система — «Корпус клапана»)

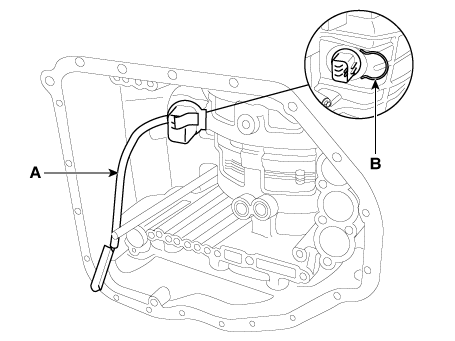

  2. Снимите главный жгут (А) после снятия зажима (В).

Монтаж

  1. Установите в порядке, обратном снятию.
