Автоматическая система управления коробкой передач

Описание и работа

Описание

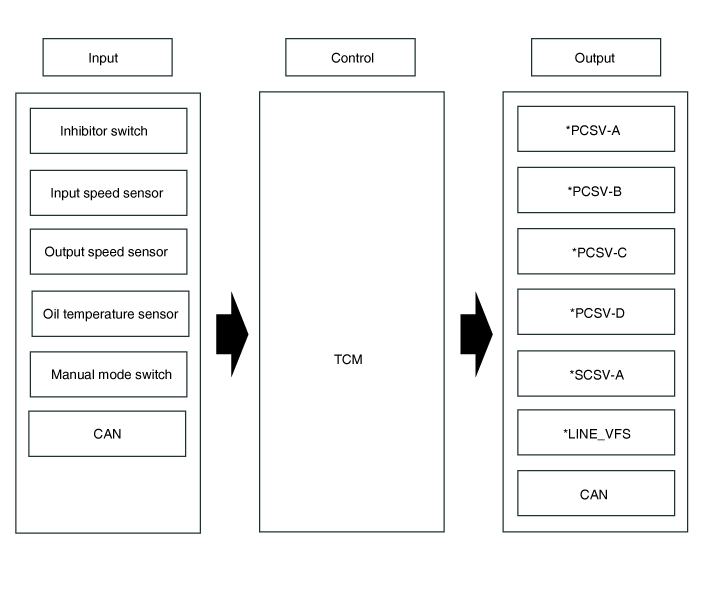

Система управления автоматической коробкой передач полагается на различные измерения, чтобы определить текущее состояние управления и определить необходимые значения компенсации. Эти значения используются для управления исполнительными механизмами и достижения желаемого управляющего выхода.

Операция

*PCSV-A: Муфта повышающей передачи, электромагнитный клапан управления тормозом Low&Reverse

*PCSV-B: 24 электромагнитных клапана управления тормозом

*PCSV-C : Электромагнитный клапан управления муфтой понижающей передачи

*PCSV-D : Электромагнитный клапан управления гидротрансформатором

*SCSV-A: Электромагнитный клапан ВКЛ/ВЫКЛ

*LINE_VFS : Электромагнитный клапан контроля давления в линии

Процедуры ремонта

Корректирование

Обучение адаптивным значениям TCM

• Обучение адаптивным значениям TCM: когда происходит удар переключения или связанные детали при замене коробки передач необходимо выполнить обучение TCM.

• В следующем случае требуется обучение ТКМ.

• Замена АКПП в сборе

• Модернизация или замена TCM

Процедура обучения адаптивным значениям TCM

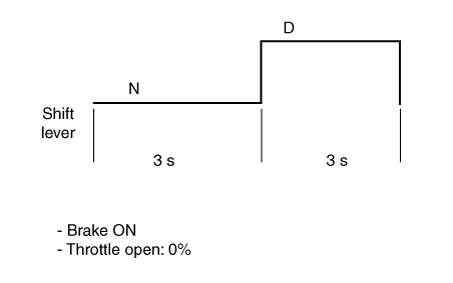

• Статическое переобучение (условие: температура ATF 40–100 °C

1. 1

   Нажмите на тормоз, а затем сделайте паузу по 3 секунды в диапазоне «N» и Диапазон «Д».

2. 2

   Повторите описанную выше процедуру четыре раза.



• Обучение вождению

1. 1

   Управляйте автомобилем на всех передачах. (1-й → 2-й → 3-й → 4-й)

2. 2

   Замедлите автомобиль, нажав на тормоз (4-я → 3-я → 2-я → 1-я).

3. 3

   Повторите описанную выше процедуру четыре раза.
